MSI 915GMB BTX-moederbord First Look

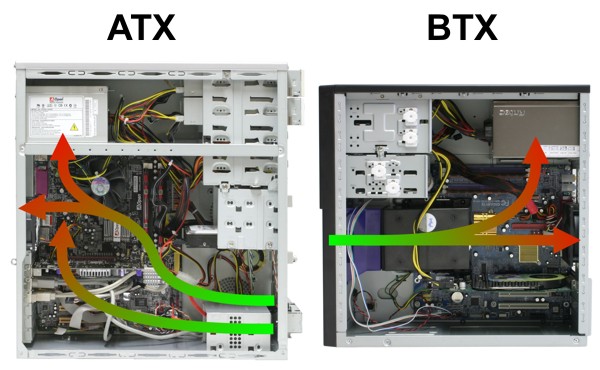

In Hardware.Info Magazine #1/2005 besteedden we uitgebreid aandacht aan het fenomeen BTX: een nieuwe form-factor voor moederborden en behuizingen met een groot aantal voordelen boven ATX. Het belangrijkste aspect van BTX is dat alle onderdelen binnen de PC die erg heet worden in één lijn zijn geplaatst. Hierdoor is een zeer efficiënte luchtstroom mogelijk. Door de CPU helemaal aan de voorkant de behuizing te plaatsen wordt deze als eerste gekoeld met zo koud mogelijke lucht. De lucht gaat daarna is een rechte lijn langs de videokaarten de chipset. Onderstaande afbeelding toont het verschil tussen de luchtstromen bij ATX en BTX:
Het moge duidelijk zijn dat de luchtstroom bij de BTX-afbeelding een stuk efficiënter is. Intel is er alles aan gelegen om de markt zo snel mogelijk te laten overstappen van ATX naar BTX. Zeker met de komst van dual-core processors met een maximaal stroomverbruik van 130 Watt is er extreem brute koeling nodig om het systeem überhaupt stabiel te houden. Met BTX wordt dat allemaal een stuk makkelijker. Hoewel BTX al aan aantal jaar geleden werd aangekondigd, duurde het tot het begin van dit jaar eer we voor het eerst een BTX-systeem in ons testlab ontvingen. Destijds kon ook Gigabyte ons al hun eerste BTX-moederbord op basis van de Intel 915G chips tonen. Sindsdien zit er helaas nog maar weinig vaart in: er zijn vrijwel geen nieuwe BTX-moederborden beschikbaar gekomen en het aantal verkrijgbare BTX-moederborden is bedroevend laag. Klaarblijkelijk kijken fabrikanten en systeembouwers liever nog even de kat uit de boom voordat ze de grote overstap maken.

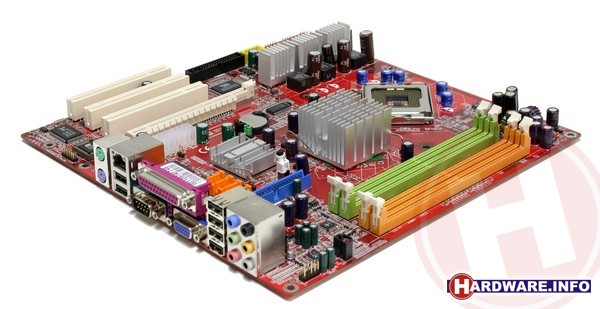

Inmiddels kon ook MSI ons hun eerste BTX-moederbord tonen. De 915GMB is net als de eerder bekeken Gigabyte GA-8I915G-YFD gebaseerd op de Intel 915G chipset en is uitgevoerd in het micro-BTX formaat. Vanzelfsprekend is het moederbord traditiegetrouw MSI-rood.

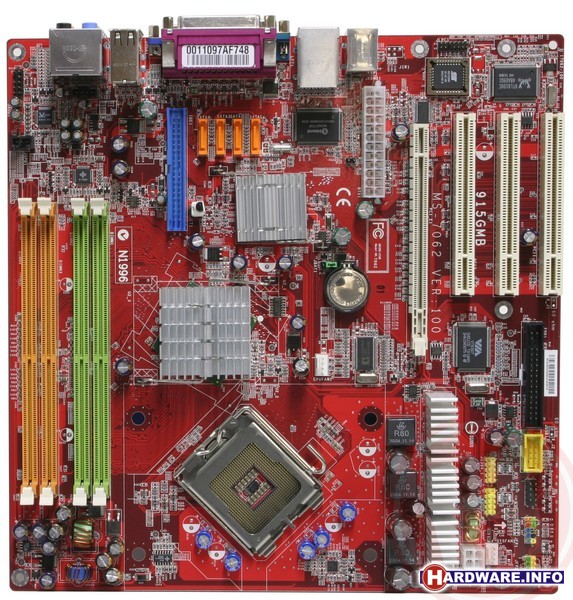

We zien duidelijk dat alle belangrijke onderdelen als CPU, North Bridge, South Bridge en videokaart in één lijn zitten. De lay-out van het moederbord toont veel gelijkenissen met het eerder bekeken Gigabyte bord. Opvallend is dat MSI ervoor heeft gekozen om geen PCI-Express x1 sloten op het moederbord te plaatsen. Wel vinden we één PCI-Express x16 slot voor de videokaart en drie normale PCI-sloten. Spannende extra features moet het moederbord missen: het is duidelijk ontworpen met systeembouwers in het achterhoofd. De kans dat dit moederbord ooit in retail terecht gaat komen lijkt ons dan ook betrekkelijk klein.
Met dit moederbord geeft MSI in ieder geval aan ook klaar te zijn voor de grote BTX-revolutie. Wanneer die nu eindelijk eens plaats zal gaan vinden, blijft echter onduidelijk. Het lijkt erop dat we met een kip-ei probleem kampen: zolang er nog geen ruim aanbod aan goede BTX-moederborden en -behuizingen is, zullen consumenten eerder kiezen voor ATX-oplossingen. Aan de andere kant zullen fabrikanten nog niet veel BTX-producten gaan produceren zolang er nog geen vraag is. Het lijkt er zodoende op dat we bijna moeten wachten tot BTX écht noodzakelijk wordt eer we met zijn allen willen overstappen.
Wij zijn in ieder geval zeer enthousiast over de BTX-technologie. Het is te hopen dat fabrikanten als MSI toch binnenkort de stap maken om ook full-loaded retail-moederborden op basis van de BTX-formfactor te maken. Dat kan een mooie impuls zijn voor de overgang van ATX naar BTX.
In onderstaande tabel zijn de specificaties van beide BTX-moederbord met Intel 915G chipset te vergelijken:
| Algemeen | ||
 |
|
|
| Merk | Gigabyte | MSI |
| Type | 8I915G-YFD | 915GMB |
| Product Code | MS-7062 | |
| Processor/Chipset/Geheugen | ||
| Formaat | Micro-BTX | Micro-BTX |
| Ondersteunde processor(s) | Intel Pentium 4 / Celeron | Intel Pentium 4 / Celeron |
| CPU Socket | Socket 775 | Socket 775 |
| Type Processorbus | 800/533 MHz FSB | 800/533 MHz FSB |
| Type Geheugen | DDR400 | DDR400 |
| Dual Channel Geheugen | Ja | Ja |
| Chipset - North Bridge | Intel 915G | Intel 915G |
| Chipset - South Bridge | Intel ICH6 | Intel ICH6 |
| Uitbreidingssloten | ||
| PCI-Express x16 sloten | 1 | 1 |
| PCI-Express x1 sloten | 1 | - |
| AGP-sloten | - | - |
| PCI-sloten | 2 | 3 |
| DDR DIMM-sloten | 4 | 4 |
| DDR2 DIMM-sloten | - | - |
| Connectiviteit | ||
| USB 2.0 Totaal | 8 | 8 |
| USB 2.0 Onboard | 4 | 6 |
| IEEE 1394 controller | TI TSB43AB23 | VIA VT6307 |
| Bluetooth | - | - |
| Netwerk | ||
| LAN - Chip | Realtek RTL8110S | Realtek RTL8100C |
| LAN - Snelheid | 1000 Mbit/s | 1000 Mbit/s |
| LAN2 - Chip | - | - |
| LAN2 - Snelheid | - | |
| WLAN - Chip | - | - |
| WLAN - Snelheid | - | |
| Audio | ||
| Onboard Audio | 7.1 kanaals | 7.1 kanaals |
| Audio Codec | C-Media CMI9880 | Realtek ALC880 |
| Type codec | HDA | HDA |
| S/P-Dif Input | - | - |
| S/P-Dif Output | - | - |
| Dolby Digital Live | - | - |
| Storage | ||
| Parallel ATA aansluitingen | 1 | 1 |
| Serial ATA aansluitingen | 4 | 4 |
| Extra PATA (RAID) controller | - | - |
| Extra SATA (RAID) controller | - | - |
| SCSI controller | - | - |
| Serial ATA AHCI compatible | - | - |
| Koeling/Overklokken | ||
| FAN aansluitingen | 2 | 2 |
| Variabele Fan-speed | Ja | Ja |
| Chipset Koeler | Passief | Passief |
| Overig | ||
| Voeding | 24 pins | 24 pins |
| Onboard Speaker | - | - |
| Dual BIOS | - | - |
| Probleem Diagnose | - | - |
| Automatisch BIOS-update programma (Windows) | Ja | Ja |
| Power Recovery | Ja | Ja |
| iRDA aansluiting | - | - |
