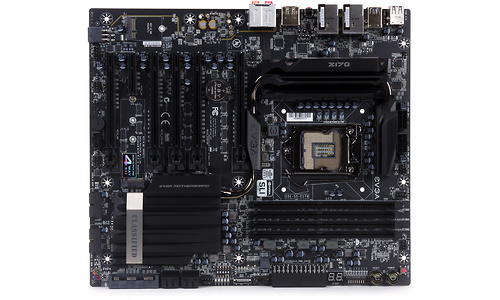

EVGA Z170 Classified

Name: EVGA Z170 Classified
Brand: EVGA
SKU: 318618

Dit product is niet (meer) verkrijgbaar bij de bij Hardware Info aangesloten shops.

Vergelijken

Extended ATX
Socket 1151
Intel Z170
DDR4

Meer specificaties

De EVGA Z170 Classified is een Extended ATX Socket 1151 moederbord gebaseerd op de Intel Z170 chipset, geschikt voor Intel Core i3 / i5 / i7 processors. Het bord dient gecombineerd te worden met DDR4 geheugen, waarvoor 4 sloten beschikbaar zijn. Het moederbord ondersteunt de nieuwste USB 3.1 standaard en biedt daarvoor 2 aansluitingen. In totaal heeft de EVGA Z170 Classified 8 Serial ATA aansluitingen voor harddisks en SSD's. Voor moderne SSD's is er een M.2-slot aanwezig. De onboard geluidskaart biedt 7.1 kanaals geluid en is gebaseerd op een Creative Sound Core3D (CA0132-4AN) chip. Het bord biedt 2 netwerkaansluitingen, waarbij je maximaal met 1000 Mbps kunt verbinden.

Bekijk 2 reviews

Prijsverloop

Dit product is niet (meer) verkrijgbaar bij de bij Hardware Info aangesloten shops.

Specificaties

Formaat	Extended ATX
CPU socket	Socket 1151
Intel Coffee Lake compatible
Chipset	Intel Z170
Type geheugen	DDR4

Formaat	Extended ATX
Ondersteunde processor(s)	Intel Core i3 / i5 / i7
CPU socket	Socket 1151
Intel Coffee Lake compatible
Chipset	Intel Z170
Chipset - Extra	PLX PEX8747

Type geheugen	DDR4
Type modules	DIMM
ECC ondersteuning
Hoogst instelbare geheugensnelheid	DDR4-4133
Aantal geheugenkanalen	2
Aantal geheugensloten	4
Intel XMP compatible
Maximum intern geheugen	64 GB
DDR3 SODIMM-sloten	0
DDR3 DIMM-sloten	0
DDR4 DIMM-sloten	4

Totaal aantal fysieke PCI-Express x16 sloten	5
PCI-Express x8 sloten	0
PCI-Express x4 sloten	1
Totaal aantal fysieke PCI-Express x1 sloten	0
Totaal aantal lanes alle PCI-Express x16 sloten	40
Mini PCI-Express aansluitingen	0
PCI-sloten	0

Nvidia SLI compatible
Nvidia SLI (2-way)
Nvidia SLI (3-way)
Nvidia SLI (4-way)
AMD CrossFire compatible
AMD CrossFire (2-way)
AMD CrossFire (3-way)
AMD CrossFire (4-way)

USB 2.0 - Totaal	2
USB 2.0 - extern	2
USB 3.0 (USB 3.2 Gen 1) - Totaal	8
USB 3.0 (USB 3.1 Gen 1) - Type-A poorten	6
USB 3.1 (USB 3.2 Gen 2) - Totaal	2
USB 3.1 (USB 3.2 Gen 2) - Type-A poorten	2
USB 3.1 (USB 3.2 Gen 2) - extern (type-a + type-c)	0
IEEE 1394 controller	-
IEEE 1394 - Aansluitingen achterzijde	0
Thunderbolt

Serial ATA aansluitingen (totaal)	8
Serial ATA 300 aansluitingen	0
Serial ATA 600 aansluitingen	8
Serial ATA Express aansluitingen	2
eSATA aansluitingen	0
mSATA aansluitingen	0
M.2 aansluitingen	2
M.2 slot 1 type	PCIe 3.0 x4 (4 GB/s)
U.2 aansluitingen	0
Extra SATA (RAID) controller	Marvell 88SE9220
RAID 0 ondersteuning
RAID 1 ondersteuning
RAID 5 ondersteuning
RAID 10 ondersteuning

D-Sub (VGA) uitgang
DVI uitgang
HDMI uitgang
Aantal HDMI uitgangen	1
DisplayPort uitgang
DisplayPort-versie	1.2
Aantal DisplayPort uitgangen	1

Onboard audio - Kanalen	7.1
Onboard audio - Codec chip	Creative Sound Core3D (CA0132-4AN)
Onboard audio - Codec type	HDA
S/PDIF ingang
S/PDIF uitgang
Dolby Digital Live
DTS Connect
Bijgevoegde audiosoftware	Creative Sound Blaster 3Di

Aantal netwerkaansluitingen	2
LAN - Chip	Intel I219V
LAN - Snelheid	1.000 Mbit/s
LAN 2 - Chip	Intel WG-I210AT
LAN 2 - Snelheid	1.000 Mbit/s
Bluetooth

Totaal aantal chokes

Fan aansluitingen (totaal)	7
Fan aansluitingen (4-pin)	7
Fan aansluitingen (PWM)	7
Fan snelheid afhankelijk van temperatuur
VRM koeling	Passief
Chipset koeler	Passief
Maximale FSB/bClk frequentie	340 MHz
Max. CPU voltage	2 V
Max. VCCIO voltage	1,8 V
Max. VCCSA voltage	2 V
Max. geheugen voltage	2 V
CPU PLL voltage tweaking (maximaal)	1,845 V
North bridge / PCH 1.05V/1.09V voltage tweaking (maximaal)	1,6 V
Windows software voor overklokken meegeleverd
Multiplier instelbaar
Heatsinks op cpu stroomvoorziening
CPU Turbo Modus uitschakelbaar
HyperThreading/SMT uitschakelbaar
Cores uitschakelbaar
PCI-Express sloten hardwarematig uitschakelbaar
Voltage meetpunten op moederbord
Bevestiging koelblokken	Schroeven
bClk aanpasbaar

Onboard speaker
100% Solid Condensators
BIOS type	EFI
Dual BIOS
Boot-menu in BIOS
Flash-programma in BIOS
BIOS profielen
Type probleemdiagnose	HEX-display
Probleem diagnose
On-board Power / Reset switch
On-board Clear CMOS switch
Trusted Platform Module
BIOS-chip(s) vervangbaar
Lucid VirtuMVP software
Direct-naar-BIOS knop
Intel turbo spec

SKU	151-SS-E179-KR
EAN	4250812407856
Toegevoegd aan Hardware Info	donderdag 20 augustus 2015

Testresultaten

Dit product is door Hardware Info getest op donderdag 21 januari 2016.

Frequency response [+]	0,33 dB	Testconfiguratie Rightmark Audio Analyzer Loopback test
Frequency response [-]	0,29 dB	Testconfiguratie Rightmark Audio Analyzer Loopback test
Noise level	96,4 dB(A)	Testconfiguratie Rightmark Audio Analyzer Loopback test
Dynamic range	96,4 dB(A)	Testconfiguratie Rightmark Audio Analyzer Loopback test
Total Harmonic Distortion (THD)	0,0053 %	Testconfiguratie Rightmark Audio Analyzer Loopback test
Intermodulation Distortion (IMD) + Noise	0,021 %	Testconfiguratie Rightmark Audio Analyzer Loopback test
Stereo crosstalk	82 dB	Testconfiguratie Rightmark Audio Analyzer Loopback test
IMD+N (Swept frequency)	0,011 %	Testconfiguratie Rightmark Audio Analyzer Loopback test

Crystal DiskMark - Sequential Read (C8)	582 MB/s	Testconfiguratie External USB 3.1 SSD based on two Samsung 840 Evo 500GB SSDs in RAID 0. Windows 8.1.
Crystal DiskMark - Sequential Write (C8)	518,5 MB/s	Testconfiguratie External USB 3.1 SSD based on two Samsung 840 Evo 500GB SSDs in RAID 0. Windows 8.1.
Atto - 1MB Read (C8)	634,599 MB/s	Testconfiguratie External USB 3.1 SSD based on two Samsung 840 Evo 500GB SSDs in RAID 0. Windows 8.1.
Atto - 1MB Write (C8)	540,474 MB/s	Testconfiguratie External USB 3.1 SSD based on two Samsung 840 Evo 500GB SSDs in RAID 0. Windows 8.1.

3DMark Vantage (P)	8.157	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Tech Arp x264 HD Benchmark 5.0.1 - Pass 1	73,75 fps	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Tech Arp x264 HD Benchmark 5.0.1 - Pass 2	19,53 fps	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Cinebench 11.5	9,69	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Passmark 8 CPUmark	10.902	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Passmark 8 MemoryMark	2.825	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Stroomverbruik - 3DMark Vantage (gemiddeld)	67,7 W	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Stroomverbruik - Cinebench 11.5 (max)	106 W	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Stroomverbruik - Idle (gemiddelde 5 min.)	40,8 W	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Gebruikte BIOS-versie tijdens test	1.06	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
Standaard bClk waarde	100 MHz	Testconfiguratie Intel Core i7 6700K, 2x 4 GB DDR4 2133, Geïntegreerde graphics, OCZ Arc 100 240GB (Windows 8.1 Pro x64)
