IBM en Hitachi hebben een tweejarig samenwerkingsverband gesloten om het onderzoek naar 32nm halfgeleiders te bevorderen. Door de krachten te bundelen hopen de twee electronicagiganten beter de mogelijkheden van 32nm (en kleinere) transistors, zowel fysisch als elektronisch, te onderzoeken. De samenwerking zal praktisch uitgevoerd worden in IBM's Thomas J. Watson Research Center in New York en het College of Nanoscale Science and Engineering's Albany NanoTech Complex. Beiden hebben in het 32nm veld reeds behoorlijke ervaring opgedaan; zo kondigde IBM in december nog aan dat het een 32nm productieprocedé ontwikkeld heeft.
IBM en Hitachi laten weten dat er vooral wordt gefocusd op de schaalmogelijkheden van halfgeleiders. IBM werkt reeds met een heel aantal fabrikanten samen op vlak van onderzoek; AMD, Chartered, Freescale, Toshiba en Samsung ontbreken niet aan die lijst. Het is niet duidelijk wie de uiteindelijke 32nm chips zal fabriceren en wanneer dit gebeurt. Ook al boeken de onderzoekers oogverblindende wetenschappelijke resultaten, op financieel zijn er nog veel grotere barrières te overwinnen.

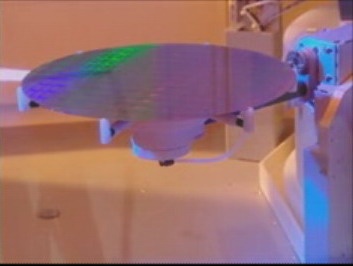

Een 32nm wafer van IBM.
