We hebben al diverse P45 moederborden langs zien komen van onder andere MSI, Gigabyte en ASUS. Van die laatste hebben we zelfs al een model kunnen testen, namelijk de P5Q. Van dat moederbord komt er nu een luxere versie in de vorm van de P5Q Premium. Dit bord lijkt veel op de P5Q en heeft ook ondersteuning voor alle Intel socket 775 processors tot 1600MHz FSB. Er zijn vier DDR2 geheugensloten op het bord geplaatst, waarbij er officieel ondersteuning wordt geboden tot 1200MHz geheugen. Net als bij de P5Q heeft ook dit bord de dubbel uitgevoerde achtfase stroomvoorziening voor de processor, waarmee de stabiliteit bij het overklokken beter gegarandeerd kan worden.

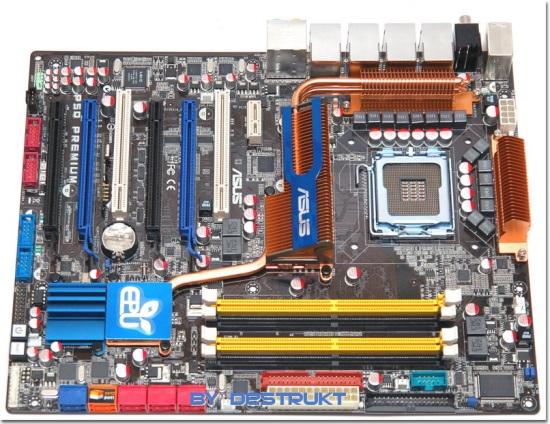

P5Q Premium heeft vier PCI-Express 16x sloten

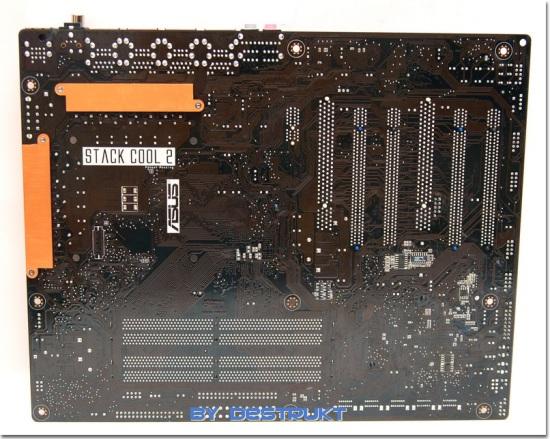

De mosfets worden zelfs aan de achterzijde gekoeld
Het Premium bord valt op door het viertal PCI-Express 16x sloten, hoewel deze waarschijnlijk niet allemaal over zestien lanes kunnen beschikken. Deze extra PCI-Express sloten zijn mogelijk dankzij een IDT switchchip, welke naast de southbridge is geplaatst. De extra PCI-Express sloten kunnen een uitkomst zijn als je meer dan twee videokaarten in CrossfireX wilt plaatsen op dit moederbord of als je een extra PCI-Express raidcontroller wilt installeren. Tussen de diverse PCI(-E) sloten zien we ook nog een klein printplaatje met geheugenchip, waarop waarschijnlijk een compact Linux besturingssysteem is geinstalleerd.

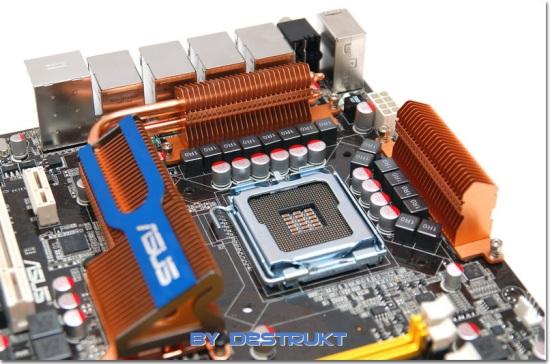

Dubbele achtfase stroomvoorziening
Voor het aansluiten van harde schijven kun je maarliefst 10 SATA aansluitingen gebruiken. Ook in de antieke IDE en floppy connector is nog voorzien op dit moederbord. Het backplate heeft erg veel overeenkomsten met de Gigabyte P45 DQ6, want ook hier zien we een viertal Gigabit LAN en tien USB2.0 poorten terug. De P5Q Premium heeft zowel digitale als analoge aansluitingen voor 7.1 audio. Het bord heeft ook een power en reset knop, wat erg handig is bij een testopstelling buiten de computerbehuizing.
Alle afbeeldingen zijn afkomstig van XFastest.
Bronnen: Tech Connect, XFastest
