Open source grafische kaart

Het OGP (Open-Graphics-Project) heeft de specificaties van zijn eerste open source videokaart openbaar gemaakt. De kaart wordt bij tenminste 100 orders in productie genomen en is online te bestellen bij Traversal Technology voor 1500 dollar. De eerste 100 afnemers ontvangen als extraatje een Lattice programmeerkabel en een korting van 100 dollar.



Kenmerken:

• S-Video en composite video outputs
• 1 RGB analog video output (max resolutie:2048x1536@70Hz)
• 2 DVI dual link video outputs (max resolutie: 2560x1600@60Hz)
• 66 user I/O signals op een 92-pin Hirose connector
• 68 user I/O signals op een beschikbare 100-pin IDC connector
• 128 bit geheugenbus
• Vrije hardware ontwerpschema's
• Actieve community ondersteuning

• Vrij PCI core ontwerp

• RoHs Compliant
• Passieve koeling

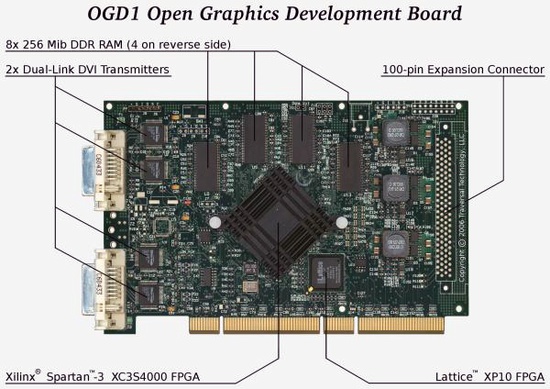

Hardware specificaties:

• PCI/PCI-X (33/64-bit, 33-133MHz)
• 256 MiB DDR400 (200Mhz) grafisch geheugen

• Lattice LFXP10 non-volatile FPGA (data sheet)
• Xilinx Spartan-III XC3S4000 FPGA (data sheet)
• 4 Silicon Image SiI178 Dual Link DVI Transmitters
• Philips TDA8777 Triple 330Mhz 10-bit video DAC (data sheet)
• Conexant CX25874 Video Encoder
• Afmetingen: 6.875in x 4.2in
• Energieverbruik: ~20 watt

Bron: Linux Community
