nVidia heeft de laatste hand gelegd aan een nieuwe ontwerp printplaat voor de GeForce GTX 260. Dit nieuwe ontwerp, samen met wat andere bezuinigingen op de kaart, moet zorgen voor een besparing van $10 tot $15 in de productiekosten. Daarmee kan nVidia zich beter wapenen in de felle concurrentiestrijd tussen de 55nm versie van de GTX260 en de Radeon HD4870 videokaart van AMD.
Het huidige PCB ontwerp, met de codenaam P654, heeft een aantal grondige wijzigingen ten opzichte van het vorige model. Zo is het voltage circuit anders ingedeeld en zijn alle geheugenchips van de kaart aan de kant van zijde van de GPU ondergebracht. Volgens Expreview werkt nVidia alweer aan een nieuwe revisie (model P897), die de productiekosten verder omlaag moet brengen. Zo telt de nieuwste printplaat voor de GTX 260 slechts acht lagen, twee minder dan bij het model dat nu gebruikt wordt.

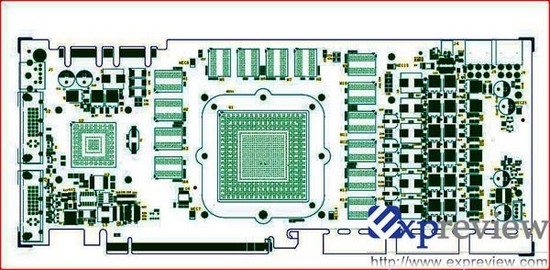

Tekening van de P897 bord ontwerp
Ook de stroomvoorziening van de nieuwe kaart is onder handen genomen, want nVidia kiest nu voor een 4+2 fase uitvoering met ADP4100 voltage IC's. Deze zijn goedkoper dan de chips die worden gebruikt op alle andere kaarten uit de GTX 200 serie en hebben een minder goede voltage controle. Daarnaast is het FBVDDQ circuit overgezet van tweefase naar een enkele fase. De mosfets gaan op het nieuwe PCB ontwerp naar een DPAK groepering, welke goedkoper is dan de eerder gebruikt LFPAK.
Om verder kosten te besparen gebruikt nVidia goedkopere DVI connectors en worden de 1Mb EEPROM chips ingewisseld voor 512Kbit modellen. Ook het metalen bracket rondom de GPU zien we niet meer terug op deze nieuwe revisie van de GTX 260. Voor de mensen met een kleine computerbehuizing zal het goed nieuws zijn om te horen dat het PCB van de nieuwe revisie 15 millimeter gekrompen is.
Volgens Expreview is komt nieuwste P897 revisie van de GTX260 kaart eind februari aan bij haar partners, zodat ze in de loop van maart in de schappen kunnel liggen.

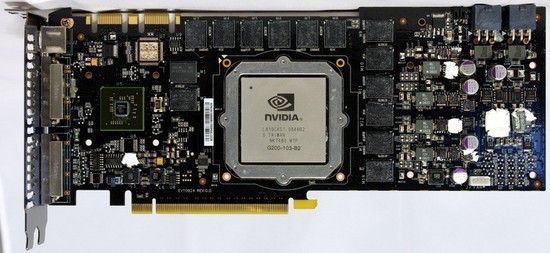

Huidige P654 printplaat

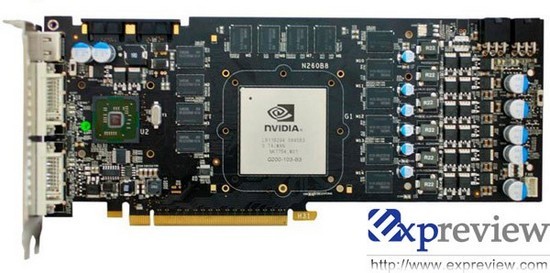

Nieuwe P897 revisie, afbeelding van Expreview
