Het blijft nog steeds rustig rondom Intel's nieuwe Lynnfield processor en de bijbehorende P55 moederborden. Dit nieuwe platform, dat ergens tussen de Core 2 Quad en Core i7 gepositioneerd moet worden, zal begin september worden gelanceerd. Tegen die tijd zijn er voldoende moederborden beschikbaar, want in de afgelopen maanden hebben we al talloze modellen van verschillende merken voorbij zien komen. Op de Computex toonde Intel met trots alle P55 borden die tot dat moment ontwikkeld waren, maar ondertussen werken de moederbordbouwers natuurlijk gewoon door.
Bij ASUS hebben ze nu de laatste hand gelegd aan de P7P55 EVO, een nieuw P55 gebaseerd moederbord met een zwart PCB en opvallende blauwe heatsinks. Rondom het LGA1156 socket vinden we een 12-fase stroomvoorziening en vier DDR3 geheugensloten. Tussen de geheugenslots en de ATX stroomaansluiting zien we de contactpuntjes voor een extra module met flashgeheugen. Deze feature is standaard op de luxere P57 chipset en moet zorgen voor een snelle buffer tussen de harde schijf en het werkgeheugen. Het feit dat dit P55 bord al ruimte heeft voor een dergelijke flashmodule maakt het waarschijnlijk dat er ook een P57 moederbord op basis van dit PCB-ontwerp komt.
Het P7P55 EVO bord heeft drie PCI-Express 16x sloten, maar alleen de blauwe werkt op de volledige snelheid met 16 lanes. Het witte slot kan de helft van de bandbreedte van het eerste slot afsnoepen, zodat er een Crossfire opstelling met 8x/8x gebouwd kan worden. Het zwarte videokaartslot is verbonden met de P55 chipset en heeft zodoende slechts 4 lanes tot zijn beschikking. Verder vinden we nog twee reguliere sloten van het type PCI en PCI-Express 1x. Het bord heeft acht SATA 3 Gbps aansluitingen, waarvan er vier onder een hoek van 90 graden op het bord zijn geplaatst. De koeling op de P55 chipset is bescheiden met slechts één klein aluminium koelblokje. Onder het laatste PCI slot vinden we een power- en resetknopje en een drietal USB headers.
Het I/O paneel is rijkelijk uitgerust met tweemaal Gigabit LAN, 7.1 audio (analoog en digitaal), USB, firewire en PS/2. Onder de PS/2 poorten vinden we een klein drukknopje dat mogelijk dient voor Clear CMOS.

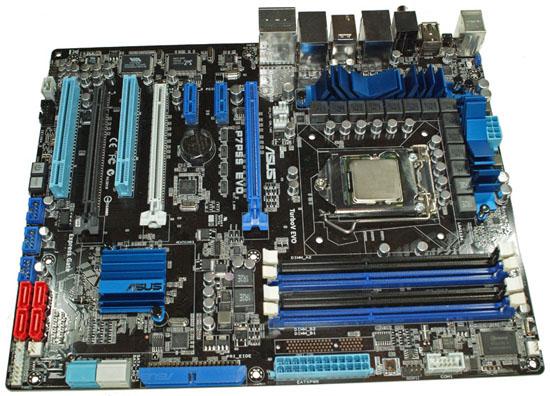

ASUS P7P55 EVO moederbord met 12-fase stroomvoorziening

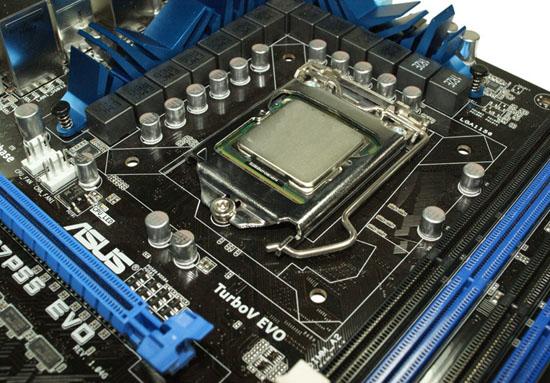

Rondom het LGA1156 socket is voldoende ruimte gelaten voor een flinke processorkoeler

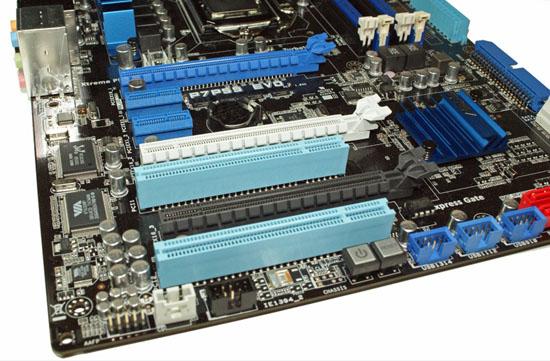

Ook dit bord heeft knopjes voor Power en Reset functies present
