De GeForce GTX 260 van nVidia is nu al meer dan een jaar op de markt en heeft in de tussentijd de nodige upgrades gehad. Zo werd het aantal actieve shaderunits een paar maand na de lancering opgevoerd van 192 naar 216 stuks en kwamen er vanaf het begin van 2009 ook steeds meer modellen met de nieuwe 55nm GT200b videochip op de markt. Dankzij deze 55nm GPU is de kaart zuiniger geworden en is dus ook het overklokpotentieel weer verder toegenomen.
De volgende grote stap in de ontwikkeling van de GTX 260 wordt gezet door Zotac, want hun nieuwste creatie heeft een speciaal ontworpen PCB met 12 lagen en een extreme 12-fase stroomvoorziening voor de GPU. Het GDDR3 geheugen heeft een eigen 3-fase stroomvoorziening, waarmee het totaal op deze videokaart dus op 15 stuks komt. Dit nieuwe ontwerp van Zotac moet de GTX 260 nog beter overklokbaar maken, want dankzij de extra fasen kan de GPU meer stroom gebruiken zonder dat de voltages instabiel worden. Om het uit de kluiten gewassen 15-fase circuit te huisvesten heeft de printplaat een kleine uitbreiding gekregen aan de zijkant, wat op onderstaande afbeelding goed zichtbaar is.
Zotac heeft ook voor hoogwaardige componenten gekozen bij dit ontwerp, waarbij onder meer Renesas LFPAK mosfets en een nieuw type platte condensators gebruikt zijn. Aan beide kanten van het PCB is nog ruimte vrijgelaten voor twee extra geheugenchips, zodat er ook eenvoudig een GeForce GTX 285 met dit extreme ontwerp gebouwd kan worden. Op de backplate vinden we een DVI, VGA en HDMI connector terug.
De kaart heeft een zespins en een achtpins PCI-Express stroomaansluiting en standaard werkt de GPU al op een indrukwekkende 800 MHz klokfrequentie. De koeling van de belangrijkste warmtebronnen op de kaart wordt verzorgd door een Arctic Cooling Accelero Xtreme GTX koelblok. Voorlopig zal deze speciale GTX 260 alleen op de Chinese markt verschijnen, waarbij de adviesprijs omgerekend ongeveer $205 is.

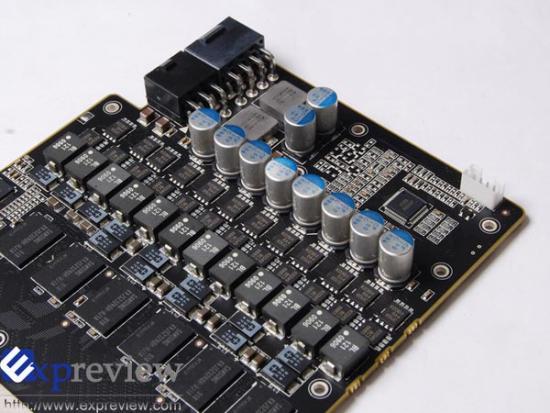

12+3 fase stroomvoorziening op deze extreme GTX 260 van Zotac
Bronnen: Techpowerup, Expreview
