ECS presenteert haar volledige line-up van Intel H55- en H57-gebaseerde moederborden. Hiermee biedt ook ECS ondersteuning aan de nieuwe 32 nm Clarkdale dualcore processors met geïntegreerde videochip. Met uitzondering van één Mini-ITX bord zijn alle vijf de nieuwkomers uitgevoerd in het voor de H5x-chipset kenmerkende Micro-ATX formaat. Één van de vier Micro-ATX borden komt met de H57 chipset, de H57H-M.
Zoals we in ons uitgebreide Intel Core i5/i3 Clardale/Arrandale artikel al aangaven zijn de verschillen tussen de H55 en H57 chipset zeer beperkt. Het vlaggenschip, de H57H-M, van de nieuwe reeks moederborden krijgt onder andere vier DDR3-geheugenslots mee, twee Gigabit netwerkcontrollers, zesmaal SATA en één eSATA-poort en drie videoconnectors in de vorm van D-sub, DVI en HDMI. Tot slot is de H57H-M uitgerust met een koelconstructie voorzien van heatpipes, ingelegd met een dikke laag goud bij de connectors en komt deze met de nodige overklokfeatures. Zodoende positioneert ECS het bord binnen haar Black Series.
De op de H55 chipset gebaseerde H55H-M2 en H55H-CM beschikken eveneens over vier geheugenslots. Het voornaamste verschil tussen de twee zit hem in een 7.1 audiochip met optische S/PDIF op de M2 tegenover een 5.1 chip op de CM. Ook heeft de CM-variant de eSATA-poort ingeruild voor een extra SATA 3.0 Gbit/s aansluiting en ontbreekt een tweede Gigabit netwerkcontroller. Wel krijgt dit bord zowel een D-sub als HDMI uitgang mee, waar de M2 van D-sub en DVI voorzien is. De H55H-M2 is bovendien toegerust voor overklokken, waar de CM-uitvoering niets speciaal meekrijgt.

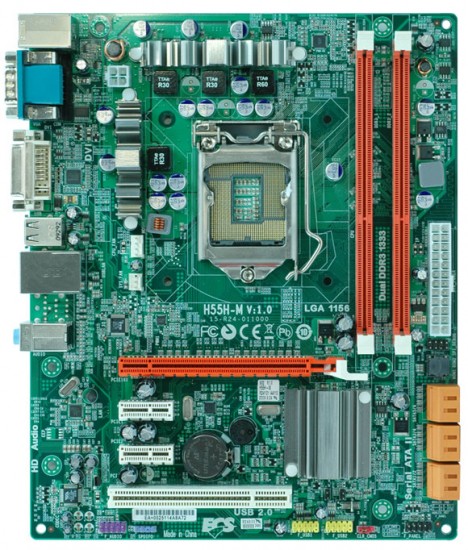

De H55H-M zagen we al eerder langskomen en is enigszins gestript ten opzichte van het CM-model. Zo zijn er van de vier nog maar twee DDR3-slots over. Ook de Intel netwerkchip heeft plaats moeten maken voor een goedkopere. Dit moederbord heeft wederom D-sub en DVI aan boord om videosignalen naar een monitor te sturen.

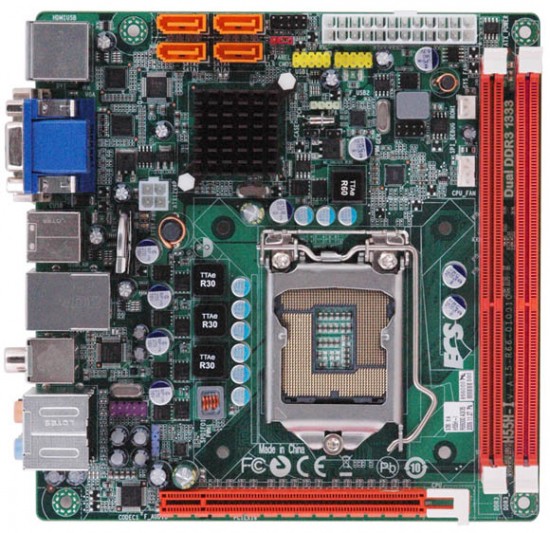

Het kleinste moederbord, de H55H-I, is weer redelijk compleet uitgevoerd. Aanwezig zijn twee geheugenslots en een 7.1 audiochip inclusief optische S/PDIF. Viermaal SATA 3.0 Gbit/s en eenmaal eSATA voorziet in de nodige aansluitmogelijkheden voor opslagapparatuur. Het aantal videoconnectors is even uitgebreid als bij het H57-moederbord: zowel D-sub als DVI als HDMI.
| H57H-M | H55H-M2 | H55H-CM | H55H-M | H55H-I | |
| Formaat | Micro-ATX | Micro-ATX | Micro-ATX | Micro-ATX | Mini-ITX |
| Chipset | Intel H57 Express | Intel H55 Express | Intel H55 Express | Intel H55 Express | Intel H55 Express |
| Socket | LGA1156 | LGA1156 | LGA1156 | LGA1156 | LGA1156 |
| Geheugen | 4 * DDR3 | 4 * DDR3 | 4 * DDR3 | 2 * DDR3 | 2 * DDR3 |
| Audio | 7.1+2, optische S/PDIF | 7.1+2, optische S/PDIF | 5.1 | 5.1 | 7.1+2, optische S/PDIF |
| SATA | 1 * eSATA, 6 * SATA | 1 * eSATA, 5 * SATA | 6 * SATA | 6 * SATA | 1 * eSATA, 4 * SATA |
| Netwerk | 2 * Gigabit LAN | 2 * Gigabit LAN | 1 * Gigabit LAN | 1 * Gigabit LAN | 1 * Gigabit LAN |
| Video | D-sub, DVI, HDMI | D-sub, DVI | D-sub, HDMI | D-sub, DVI | D-sub, DVI, HDMI |
| Overig | Qooltech III, Graphics Processor Sensing, I.P.S, Easy Debug, Easy Button, Easy Clear | Graphics Processor Sensing, I.P.S, Easy Debug, Easy Button, Easy Clear |
Van boven naar beneden: ECS' H55H-CM, H55H-M en H55H-I
Bron: ECS
