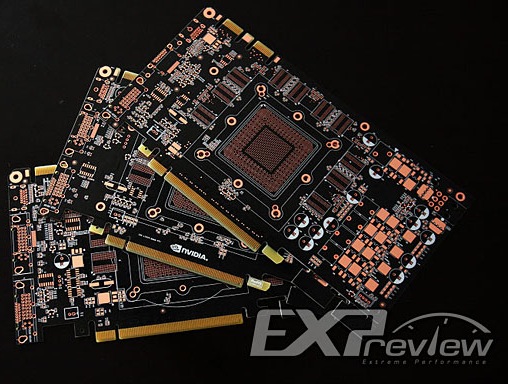

Bij Expreview zijn foto's geplaatst van een nieuwe printplaat voor de GeForce GTX 470 en 480 videokaarten. Zo zien we op beide ontwerpen de twee SLI connectors en de soldeerpunten voor de 'Fermi' GPU en de omliggende geheugenchips. De GTX 470 variant heeft plek voor tien GDDR5 geheugenchips die via 320-bits verbinding in contact komen te staan met de GPU. Het alternatieve GTX 480 PCB ontwerp heeft uiteraard twaalf geheugenchips voor een totaal van 1536MB videogeheugen. Door het alternatieve PCB ontwerp, dat aanzienlijk compacter is dat het referentiemodel, kan ook het stroomverbruik wat omlaag. In plaats van een zespins en een achtpins PCI-Express connector op de bestaande GTX 480 vinden we op dit model twee zespins exemplaren. Aangevuld met de 75 watt die het PCI-Express 16x slot kan leveren geeft dit een totaal van 225 watt.
De aangepaste GTX 470 printplaat heeft slechts één zespins stroomaansluiting, wat betekent dat deze kaart met 150 watt aan stroom uit de voeten moet kunnen. Mogelijk houdt dit model PCB rekening met een zuinigere GTX 460 variant, een lager geklokte GTX 470 of een nieuwe revisie van de 'Fermi' GPU die op een lagere spanning kan werken. In elk geval is het PCB van deze kaart qua afmeting vergelijkbaar met die van de oudere GeForce GTS 250 videokaart. De stroomvoorziening op het getoonde GTX 480 PCB telt zeven fasen, terwijl de GTX 470 variant plaats biedt aan vijf fasen.
Het ziet er naar uit dat de nVidia partners al een tijdje hebben kunnen werken aan dit PCB ontwerp. Wanneer we nieuwe GeForce GTX 400 kaarten met dit nieuwe ontwerp in de winkels kunnen vinden is nog onbekend.
GeForce GTX 470 PCB

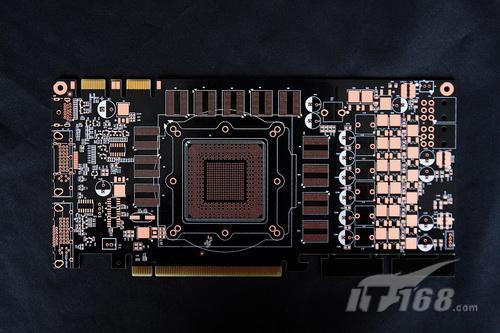

GeForce GTX 480 PCB
Bronnen: Brightsideofnews, Expreview, PCGamesHardware
