Biostar stelde al ten tijde van Computex 2010 al twee prototype moederborden op basis van de gelijktijdig met Sandy Bridge verschijnende Intel P67 en H67 chipsets tentoon. OCWorkbench heeft inmiddels de hand weten te leggen op nieuwe productafbeeldingen van deze TP67XE en TH67XE, die enkele wijzingen ten opzichte van de eerdere exemplaren onthullen.

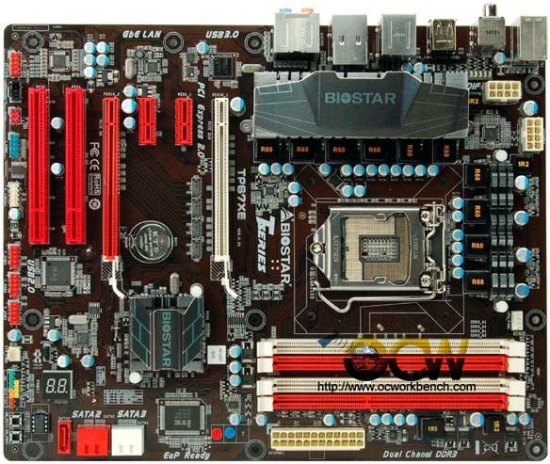

De TP67XE combineert uiteraard de P67 chipset met een LGA1155 socket en vier DDR3-geheugenslots. De oorspronkelijke 8-fase stroomvoorziening rondom de processorsocket lijkt uitgebreid te zijn en ook een tweede 8-pin stroomconnector heeft zijn weg gevonden naar de printplaat. Gezien deze combinatie zal Biostar dit moederbord vermoedelijk als high-end model positioneren.
Er zijn twee PCI-Express 2.0 x16 sleuven present, naast zowel twee PCI-Express x1 varianten als twee traditionele PCI-slots. Hoewel men op de afgelopen Computex beurs nog niets kon vertellen over de aanwezigheid van SATA 6 Gbit/s, bevestigen de twee witte connectors en 'SATA3' opdruk dit. Ook is het moederbord onder andere voorzien van drie SATA 3 Gbit/s poorten, eenmaal eSATA en USB3.0.

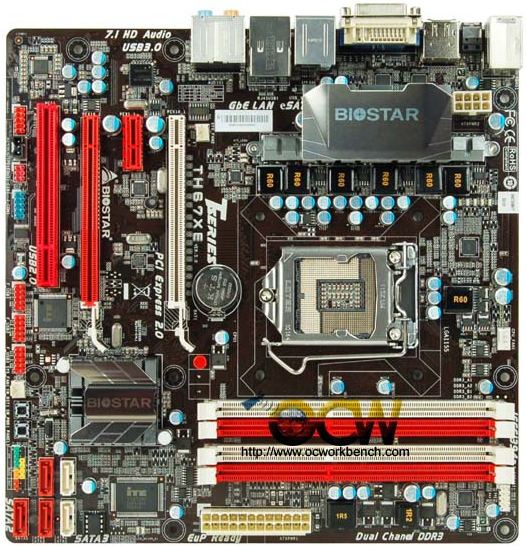

De TH67XE is uitgevoerd in de μATX form factor en volgt in grote lijnen het ontwerp van zijn P67-broer. De meest in het oog springende wijzigingen ten opzichte van de eerder getoonde versie zijn een ander koelblok op de south bridge en drie rode SATA-connectors in plaats van vijf. De andere twee rode aansluitingen zijn ingewisseld voor twee witgekleurde SATA 6 Gbit/s varianten.
Verder herkennen we weer twee PCI-Express 2.0 x16 sleuven, alsmede één PCI-Express x1 en één PCI-slot. Zoals bekend zal de H67 chipset het doorgeven van videosignalen ondersteunen, gelijk aan de huidige H55 en H57 chipsets. Zodoende vinden we onder meer aansluitingen in vorm van D-sub, DVI-D, HDMI en DisplayPort terug.
Het zal geen verrassing zijn dat over de prijskaartjes nog geen details bekend zijn. Naar verluidt zullen de twee Biostar moederborden rond kerst 2010 in de verkoop gaan.

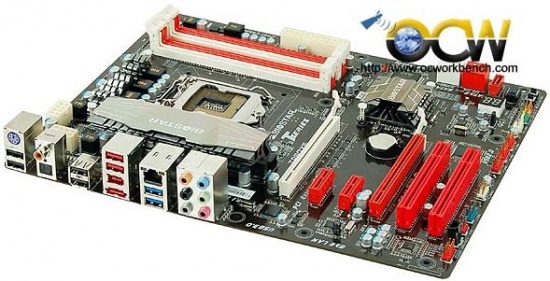

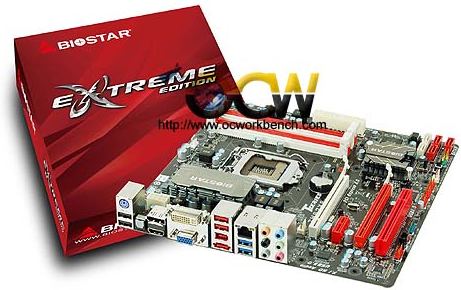

Boven de high-end TP67XE, onder de μATX TH67XE
Afbeeldingen afkomstig van OCWorkbench
Bron: OCWorkbench
