De Aziatische website IT168 heeft een aantal nieuwe foto's van de Radeon HD 6870 videokaart online gezet die de printplaat en de chip goed laten zien. Eerder werd al duidelijk dat het kloppend hart van deze videokaart de 'Barts' chip is en niet de high-end 'Cayman' zoals eerder werd gesuggereerd. De Barts is een chip die AMD recht tegenover de GeForce GTX 460 positioneert en die dus iets mindere prestaties levert dan de high-end Radeon HD 5870 die in september vorig jaar werd gelanceerd.

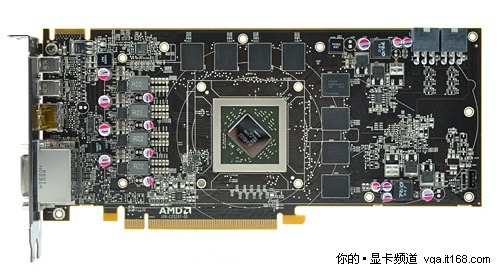

De nieuwe Barts videochip zou pin-to-pin compatible zijn met de Cypress van de Radeon HD 5800 serie, maar toch heeft AMD de printplaat voor de nieuwe HD 6870 flink herzien. Zo is er natuurlijk plaats gemaakt voor de tweede DisplayPort connector, maar is ook de complete stroomvoorziening verhuisd. De stroomvoorziening telt 4+1+1 fasen en er zijn acht GDDR5 geheugenchips aanwezig die allen aan de voorkant van de kaart zijn geplaatst. Elke geheugenchip heeft dus een capaciteit van 1 Gbit en is via 32-bits verbonden met de GPU.

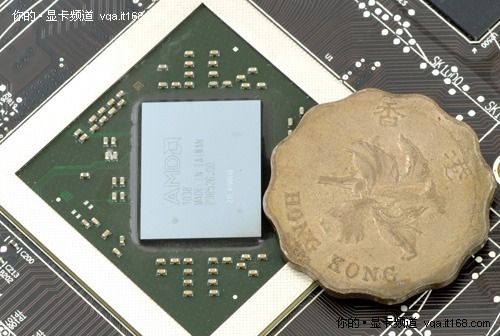

De package van de Barts videochip, het printplaatje waar de contactpuntjes op zitten, is identiek aan die van de Cypress. Wel is de chip zelf is echter een stuk kleiner, namelijk 230 mm² voor de Barts tegenover 330 mm² voor de Cypress. Daarmee is de nieuwe chip dus aanmerkelijk goedkoper te produceren en door de lagere stroomvereisten kan de Radeon HD 6870 ook volstaan met een 6-laags printplaat in plaats van het 8-laags exemplaar dat voor de HD 5870 wordt gebruikt. In theorie kunnen AMD partners dus de oude printplaat hergebruiken, maar dan missen ze wel de 2e DisplayPort aansluiting en gebruiken ze een duurder PCB met meer lagen dan nodig is.
Nu bijna alle aspecten van de Radeon HD 6870 zijn besproken is het wachten op de eerste benchmarkresultaten.

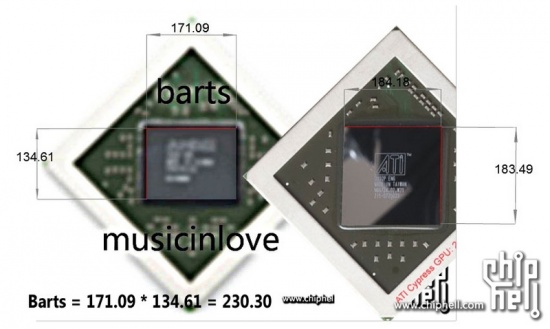

De afmeting van de Barts vergeleken met die van de Cypress
