Gigabyte gaf eind oktober alvast een voorproefje op het nog te verschijnen Intel Sandy Bridge platform door een drietal moederborden op basis van de P67 en H67 chipsets te tonen. Dat de fabrikant echter veel grotere plannen in petto heeft blijkt wel uit het verschijnen van nog eens negen borden, waarmee de teller van het de volledige line-up nu op twaalf staat.
De drie moederborden die we eerder al zagen zijn de P67A-UD3R, P67A-UD3 en H67MA-UD2H. Aan dit rijtje kunnen we inmiddels de high-end P67A-UD7, P67A-UD5, P67A-UD4, P67A-UD3P, PH67A-UD3, PH67-UD3, H67A-UD3H, H67MA-D2H en H67M-D2 toevoegen. De borden op basis van de H67 chipset zijn alle uitgevoerd in de μATX form factor, op de variant zonder 'M' in de naam na, de H67A-UD3H. De borden met P67 chipset aan boord en vanaf de UD3P of hoger zijn in een stoer zwart-grijs jasje gestoken. Alle modellen met een 'A' in de naamgeving beschikken bovendien over USB3.0.

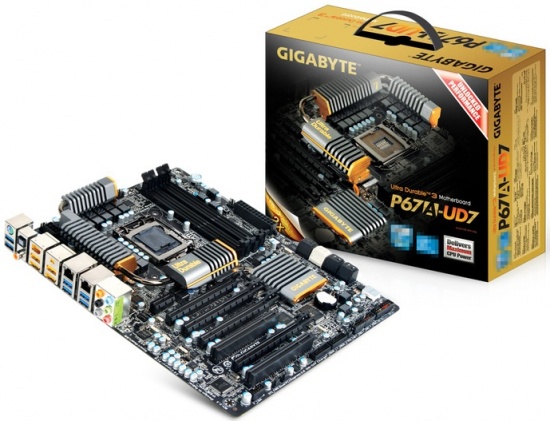

Voor overklokkers en gamers zal de P67A-UD7 met 24 stroomfasen het meest interessant zijn. Het bord beschikt over vier PCI-Express 2.0 x16 sleuven (2*16 of 4*8 lanes), eenmaal PCI-Express x1 en twee traditionele PCI-slots. We herkennen vier SATA 3 Gbit/s aansluitingen en zes met een snelheid van 6 Gbit/s. De vele blauwe USB-poorten, maar liefst tien in aantal, volgen allemaal de USB3.0 standaard, waarmee Gigabyte momenteel waarschijnlijk een primeur wat betreft USB3.0-poorten in handen heeft.

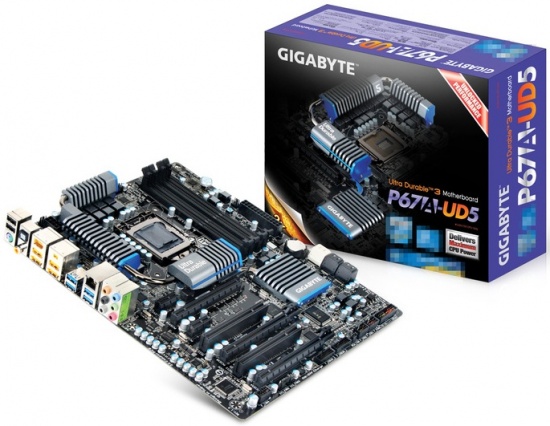

De P67A-UD5 lijkt in alle opzichten het kleinere broertje van de UD7: zowel wat betreft naam als features. Er zijn 20 stroomfasen, drie PCI-Express 2.0 x16 slots, waarvan één in x4-modus, twee x1-varianten en eveneens twee PCI-sleuven. SATA wordt vertegenwoordigd door acht connectors, waarvan vier de nieuwe SATA 6 Gbit/s snelheid implementeren. Verder heeft Gigabyte een tweede netwerkcontroller op dit bord achterwege gelaten en zijn er acht USB3.0 aansluitingen aanwezig.

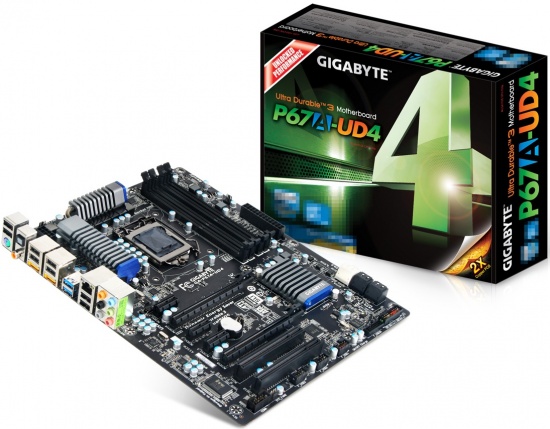

De P67A-UD4 doet nogmaals afstand van één PCI-Express 2.0 x16 sleuf en houdt er daardoor twee over, naast driemaal PCI-Express x1 en tweemaal PCI. Ook het aantal stroomfasen is verminderd naar twaalf stuks. De SATA-aansluitingen blijven ongewijzigd, maar de hoeveelheid blauwe USB3.0-poorten zijn afgenomen naar vier. Ten opzichte van de UD5 en UD7 ontbreekt er opvallend genoeg een koelblok, wat mogelijk in verband staat met de in aantal verminderde USB3.0-aansluitingen.

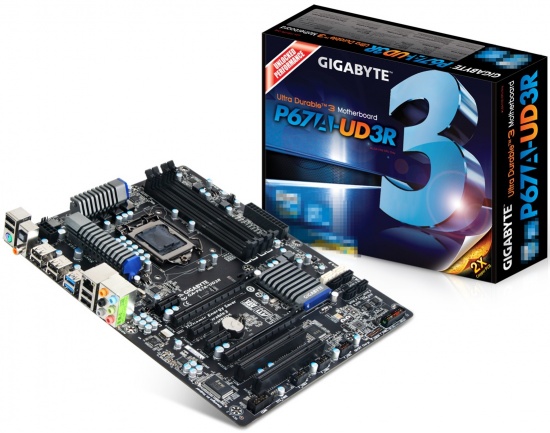

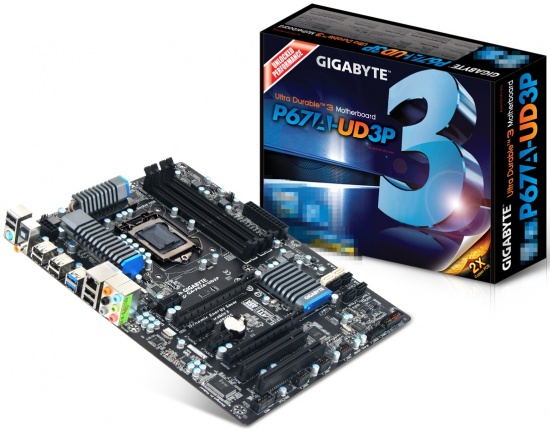

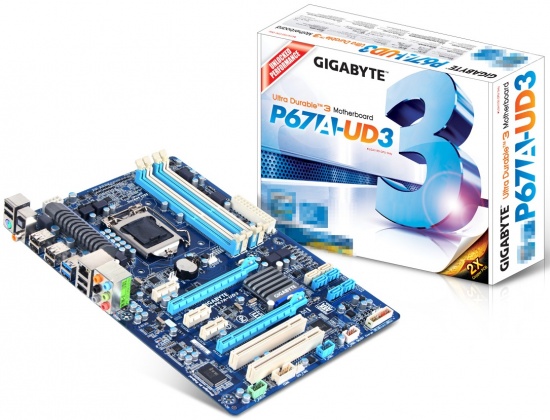

De verschillen tussen de diverse UD3-modellen zit hem in de details. De gewone UD3 is overduidelijk de goedkoopste van de drie en komt met Gigabytes vertrouwde blauw-wit kleurenschema, tweemaal USB3.0 en twaalfmaal USB2.0. De UD3R voegt hier onder andere nog twee USB2.0 poorten aan toe, terwijl de UD3P de USB3.0 verbinding opschroeft naar vier. Deze laatste komt bovendien met Dolby Home Theater certificaat en twaalf stroomfasen, terwijl we het ontbreken van een vermelding van het aantal bij de UD3R en UD3 waarschijnlijk mogen interpreteren als zijnde 'minder dan twaalf'.
| Model | P67A-UD7 | P67A-UD5 | P67A-UD4 | P67A-UD3P | P67A-UD3R | P67A-UD3 |
| Socket | LGA1155 | LGA1155 | LGA1155 | LGA1155 | LGA1155 | LGA1155 |
| DDR3-slots | 4 | 4 | 4 | 4 | 4 | 4 |
| Stroomfasen | 24 | 20 | 12 | 12 | ? | ? |
| PCIe x16 | 4 | 3 | 2 | 2 | 2 | 2 |
| PCIe x1 | 1 | 2 | 3 | 3 | 3 | 3 |
| PCI | 2 | 2 | 2 | 2 | 2 | 2 |
| CrossFireX / SLI | Ja / Ja (3-way) | Ja / Ja | Ja / Ja | Ja / Nee | Ja / Nee | Ja / Nee |
| SATA 2 | 4 | 4 | 4 | 4 | 4 | 4 |
| SATA 3 | 6 | 4 | 4 | 4 | 2 | 2 |
| USB2.0 | 8 | 10 | 14 | 14 | 14 | 12 |
| USB3.0 | 10 | 8 | 4 | 4 | 2 | 2 |
| FireWire | 3 | 3 | - | - | - | - |
| LAN | 2 | 1 | 1 | 1 | 1 | 1 |
| Audio | 7.1 | 7.1 | 7.1 | 7.1 | 7.1 | 7.1 |
| Formaat | ATX | ATX | ATX | ATX | ATX | ATX |

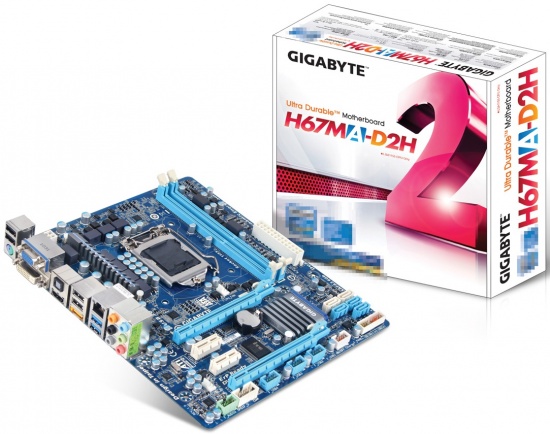

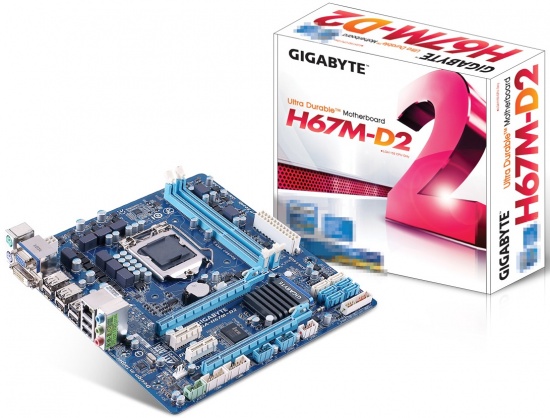

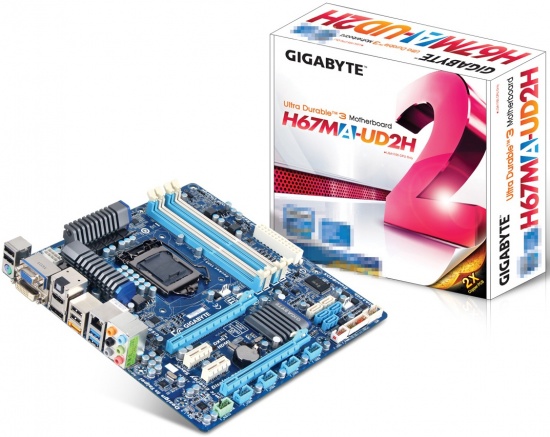

Ook de verschillen bij de μATX H67 moederborden zijn minder opvallend. Het topmodel, de H67MA-UD2H, heeft zowel D-sub, DVI, HDMI als DisplayPort aan boord. De H67MA-D2H moet het zonder deze laatste stellen en heeft bovendien een minder uitgebreide koeling en slechts twee DDR3-geheugenslots. De H67M-D2 is duidelijk nog een stap terug, met alleen D-sub en DVI, geen USB3.0, eSATA of digitale audio-uitgang en een zeer bescheiden koeling. De full ATX H67A-UD3H lijkt nog het meest op een de P67A-UD3R/P, maar dan in het blauw-wit en met vier video-uitgangen.

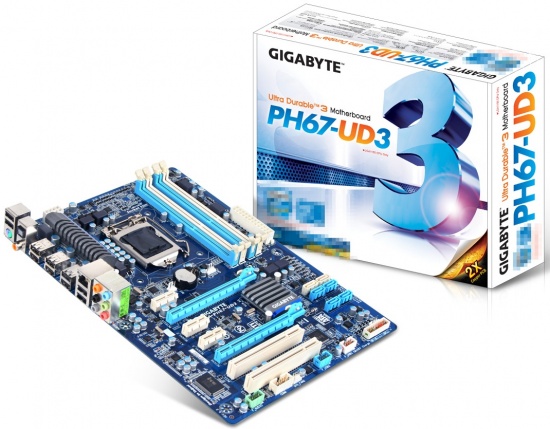

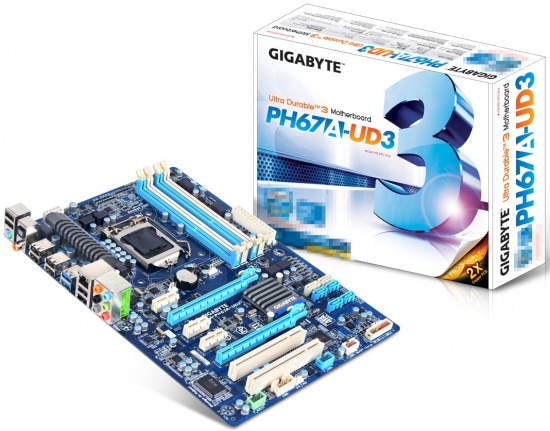

Tot slot blijven de PH67A-UD3 en PH67-UD3 over, twee identieke borden op de USB3.0-functionaliteit na. Beide varianten zijn bedoeld voor de budgetmarkt, maar qua uiterlijk kunnen wij zo gauw geen verschillen ontdekken met de P67A-UD3, zonder 'H'.
Naar verwachting zullen al Gigabytes moederborden met LGA1155 socket vanaf begin volgend jaar beschikbaar worden, meteen na de officiële introductie van Sandy Bridge.
