Samen met een viertal andere P8H67-M moederborden is de Micro-ATX P8H67-M Evo al ongeveer een halve maand terug te vinden in de Hardware.Info prijsvergelijker. Dit bord voorzien van de Intel H67 chipset is inmiddels in volle glorie onthuld door het Chinese XFastest.

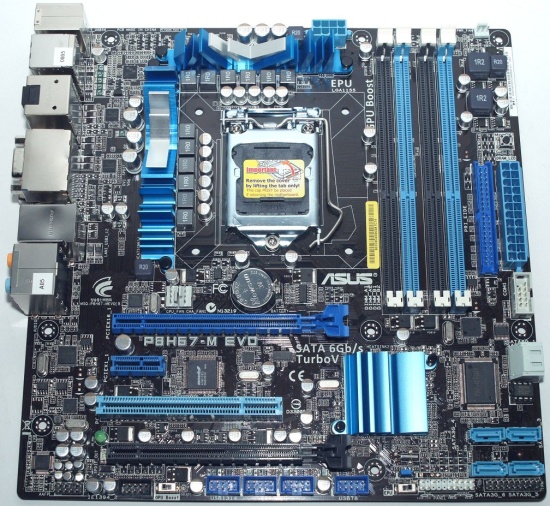

Het compacte moederbord combineert uiteraard een LGA1155 socket voor de aankomende Sandy Bridge processors met de H67 chipset. Middels een viertal DDR3-slots kan maximaal 32 GB aan werkgeheugen geplaatst worden. Er zijn twee PCI-Express 2.0 x16 sleuven aanwezig, maar enkel de blauwe beschikt daadwerkelijk over de volle zestien lanes - de zwarte moet het stellen met vier lanes. Ook een korter PCI-Express x1 slot alsmede een traditionele PCI-sleuf zijn van de partij.
Wat betreft aansluitingen herkennen we vier SATA 3 Gbit/s poorten, onder twee haaks geplaatste grijze uitvoeringen die een tweemaal zo snelle verbinding kunnen bewerkstelligen. Ook eenmaal eSATA (powered) en een PATA-connector voor het aansluiten van wat oudere harware ontbreken niet. Voor de Gigabit netwerk- en audiocontroller heeft ASUS geshopt bij Realtek, terwijl FireWire toegevoegd is via een VIA chip.

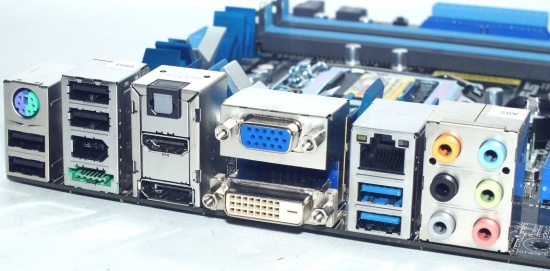

Op een beetje modern moederbord mag USB3.0 natuurlijk niet meer ontbreken en zodoende heeft de fabrikant twee van deze poorten ondergebracht in het I/O-paneel, met behulp van een ASMedia ASM1042 chip. Ook vier USB2.0 aansluitingen zijn daar gesitueerd, terwijl vier headers nog eens acht van deze interfaces mogelijk maken. Verder is de keuze voor video-uitgangen met D-sub, DVI, HDMI én DisplayPort helemaal compleet te noemen. Audio kan zowel analoog als digitaal uitgestuurd worden.

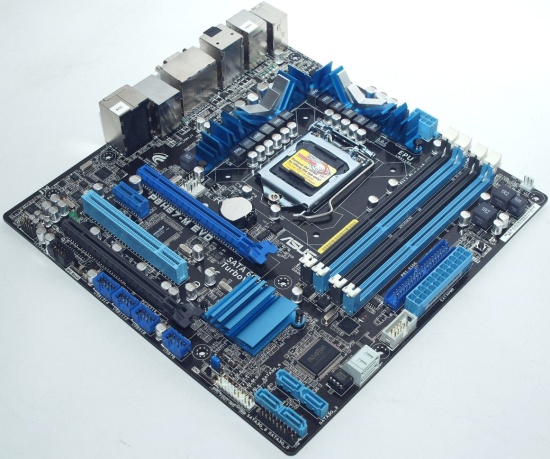

ASUS heeft gekozen voor een donkergekleurde printplaat met aan de achterzijde een backplate om de CPU-socket te verstevigen. Acht stroomfasen zijn verantwoordelijk voor de stroomvoorziening van de processor, terwijl twee de spanning voor het geheugen regelen. De bijbehorende mosfets gaan schuil onder een tweetal heatsinks. Tot slot komen we bekende kreten als de EPU technologie en een EFI BIOS tegen.
De ASUS P8H67-M Evo heeft momenteel een vanafprijs van zo'n €111, waarmee het de duurste uitvoering is van de vooralsnog in totaal vijf verschillende modellen. De overige vier komen zonder achtervoegsel, of hebben LE, LX of Pro in de naam.
Bron: XFastest
