Op een Taiwanese website zijn nieuwe foto's opgedoken van nVidia's nieuwste GeForce GTX 560 Ti videokaart die volgende week gelanceerd zal worden. De videokaart is gebaseerd op de 'nieuwe' GF114 videochip, maar veel verschillen met de GF104 van de GeForce GTX 460 videokaart kunnen we niet vinden. Beide kaarten beschikken namelijk over 384 shaderunits, maar bij de oudere GTX 460 waren hiervan maar 336 stuks ingeschakeld. Naast de extra 48 shaderunits werkt de GTX 560 Ti ook op hogere kloksnelheden dan de GTX 460, namelijk 822 MHz in plaats van 675 MHz voor de core. De GTX 560 Ti beschikt verder over een 256-bits geheugencontroller, waar in totaal 1 GB aan GDDR5 geheugen aan gekoppeld is.

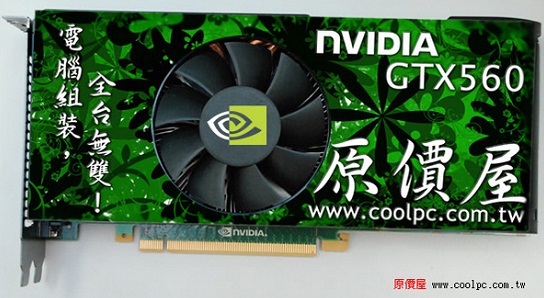

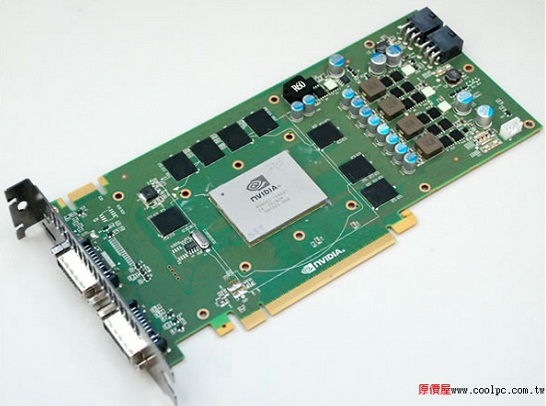

Zoals op onderstaande foto's te zien is heeft nVidia voor de GTX 560 Ti een zwaardere stroomvoorziening gebruikt, waardoor de afmeting van de kaart ook wat is toegenomen. Waar de stroomvoorziening op de GTX 460 nog drie fases telde beschikt de nieuwe GTX 560 Ti over vier fases. Voor de stroomtoevoer zijn twee zespins PEG aansluitingen vereist, waarmee de GTX 560 Ti niet verschilt van de oudere GTX 460. Ook vinden we weer één SLI aansluiting om de krachten van twee videokaarten te bundelen en beschikt het PCI bracket over twee DVI en een mini HDMI video uitgang. Het tweede PCI bracket is ingericht als ventilatierooster.

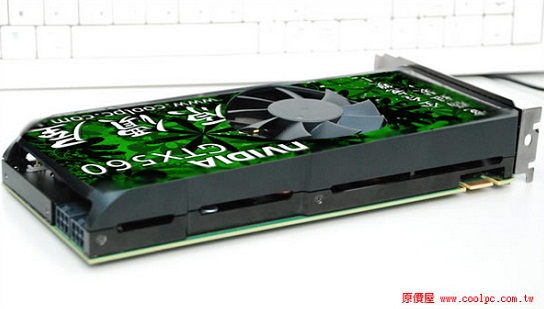

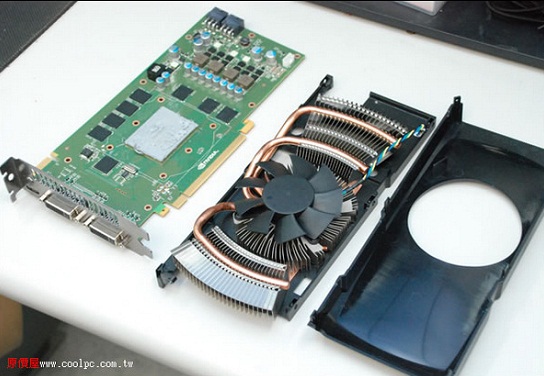

De standaardkoeling van de GTX 560 Ti beschikt over drie 8mm dikke koperen heatpipes voor de koeling van de grafische processor, terwijl de geheugenchips en de stroomvoorziening via een aparte koelplaat worden gekoeld. Het referentiemodel van nVidia heeft een goene printplaat, maar naar verwachting zullen nVidia's partners ook alternatieve versies van de kaart uitbrengen met een andere kleur printplaat. De plastic kap over de heatsink forceert de luchtstroom door de heatsink, waarbij een gedeelte van de warmte uit de kast kan worden geblazen. Aan de andere kant zit een opening waardoor de rest van de warme lucht terug in de kast wordt geblazen.
De GeForce GTX 560 Ti van nVidia moet primair weerstand bieden tegenover de Radeon HD 6950 van AMD, maar daarnaast verschijnen er ook overklokte versies van de Radeon HD 6870 op het toneel.
Meer foto's GeForce GTX 560 Ti duiken op
Bron: Techpowerup
