De CeBIT is door veel moederbordfabrikanten uitgekozen als ideale moment om de eerste moederborden op basis van de Intel Z68 chipset te showen. En hoewel er over het nut van deze nieuwe chipset gediscussieerd kan worden nemen de grote fabrikanten allemaal de moeite om een zo compleet mogelijk bord te ontwerpen. Zo zagen we al Z68 modellen voorbij komen van ASUS, MSI, Sapphire en ASRock. Een naam die niet aan dit rijtje mag ontbreken is natuurlijk Gigabyte, en we zijn dan ook niet verrast dat ook zij op de CeBIT een dergelijk bord hadden opgesteld.
De creatie van Gigabyte draagt de naam GA-Z68X-UD4H-B3, waarbij de toevoeging B3 duidelijk maakt dat hier de nieuwste revisie chipset wordt gebruikt. Wellicht overbodig, want alle Z68 moederborden komen ruim een maand nadat Intel bekend maakte dat er een probleem zat in de eerste revisie chipsets. Zodoende zijn alle Z68 borden die binnenkort op de markt komen dus per definitie vrij van mogelijk slecht functionerende SATA 3 Gbps poorten.
Net als de meeste fabrikanten heeft ook Gigabyte het Z68 moederbord in volledig ATX formaat gesneden. Zodoende was er ruimte voor twee PCI-Express x16 slots, drie kleine PCI-Express x1 connectors en twee ouderwetse PCI sleuven. Het bord is traditioneel Gigabyte blauw en beschikt over een eenvoudige 6+1 fase stroomvoorziening voor de processor. De mosfets worden door een heatsink koel gehouden, zodat het bord voldoende overklokruimte te bieden heeft. Verder vinden we vier DDR3 slots, die net als de andere insteekkaarten en het gros van de connectors op het bord in het zwart zijn uitgevoerd.
De chipset gaat schuil onder een grote heatsink, maar dit is vooral sier gezien het lage energieverbruik van deze chip. Gigabyte heeft in totaal zeven SATA poorten op de GA-Z68X-UD4H-B3 geplaatst, waarvan een aantal op SATA 6 Gbps snelheid kunnen werken. Ongetwijfeld is er ook een achtste SATA aansluiting aanwezig, maar die is waarschijnlijk als eSATA uitgevoerd op het I/O paneel. Het I/O paneel is verder compleet met diverse video uitgangen, zoals VGA, DVI, HDMI en DisplayPort. Zowel analoge als digitale audio uitgangen zijn present, alsmede Gigabit LAN en een reeks USB poorten. Hoeveel daarvan op USB 3.0 snelheid werken is niet te zien op de foto.
De naam van het moederbord doet vermoeden dat we niet met het meest luxe Z68 moederbord van doen hebben, want doorgaans kiest Gigabyte voor hogere modelnummering als UD5, UD6 of UD7 voor de luxere modellen. Het 'Ultra Durable' concept behoort wel tot de basisuitrusting, want deze GA-Z68X-UD4H-B3 is volledig uitgerust met solid-cap condensatoren en dikkere 2oz koperbanen in het PCB.
Het is niet duidelijk wanneer dit Z68 bord verkrijgbaar zal zijn en wat deze moet gaan kosten. Gezien de naamgeving lijkt het waarschijnlijk dat er in een later stadium nog een luxer model moederbord met de Intel Z68 chipset wordt uitgebracht door Gigabyte.

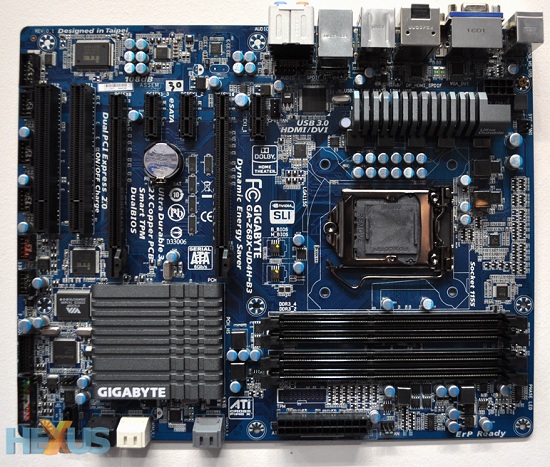

De onderstaande afbeelding is afkomstig van Hexus.net.
Bron: Hexus.net
