Overzicht: HD 6790 van partners AMD

Frank Knopers 5 april 2011 14:18

AMD heeft vandaag de nieuwe Radeon HD 6790 videokaart aan haar assortiment toegevoegd, een nieuwe midrange videokaart die met een adviesprijs van €129 tegenover de GeForce GTX 550 Ti van nVidia wordt gepositioneerd. De Radeon HD 6790 is gebaseerd op de bestaande 'Barts' videochip die we kennen van de Radeon HD 6800 modellen, maar door het uitschakelen van nog meer shaderunits komt deze nieuwe videokaart tussen de Radeon HD 6850 en de oudere HD 5770 te liggen. In onze review hebben we de HD 6790 al uitgebreid aan de tand gevoeld en kwamen we tot de conclusie dat dit nieuwe Radeon model gemiddeld 10,6% sneller is dan de GeForce GTX 550 Ti van nVidia.

De Radeon HD 6790 beschikt over 800 actieve shader units, heeft een 256-bits geheugencontroller en is net als de Radeon HD 6800 modellen uitgerust met HDMI 1.4 en DisplayPort 1.2 uitgangen. De kaart heeft één CrossFire aansluiting en vereist twee zespins stroomaansluitingen om optimaal te kunnen werken. De core werkt op 840 MHz en het 1 GB grote GDDR5 geheugen tikt op een effectieve snelheid van 4200 MHz.

AMD heeft haar partners veel vrijheid gegeven bij het ontwerpen van hun eigen videokaarten, zodat de consument al direct kan kiezen uit een gevarieerd aanbod. Nog niet alle partners hebben op moment van schrijven al de aankondiging van hun Radeon HD 6790 gereed, dus gaandeweg zullen we dit overzicht bijwerken met nieuwe modellen. In elk geval kunnen we alvast de aftrap nemen met modellen van Club3D, HIS, MSI, PowerColor, Sapphire, Vertex3D en XFX.

Club3D

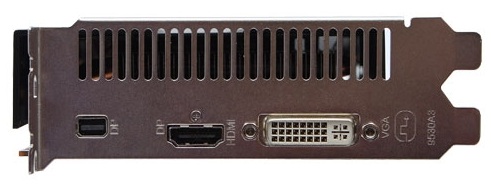

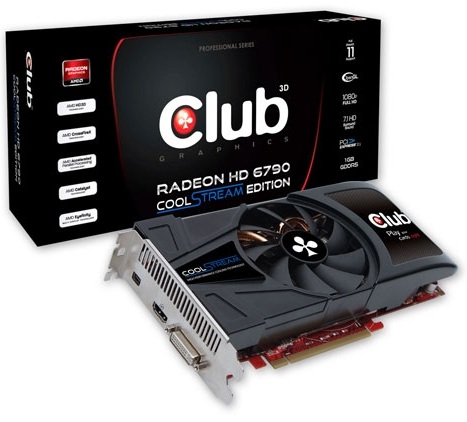

Club3D brengt vooralsnog één HD 6790 model op de markt, namelijk de Radeon HD 6790 CoolStream. De kaart draagt modelnummer CGAX-67924 en is uitgerust met een alternatieve dual-slot koeling. In dit koelblok zijn drie koperen heatpipes verwerkt die de warmte van de grafische chip verspreiden over het aluminium koellichaam, waarna een grote ventilator zorgt voor de nodige airflow. Club3D blijft bij deze CoolStream uitvoering bij de standaard klokfrequenties van AMD met 840 MHz voor de core en 4200 MHz effectief voor het GDDR5 geheugen. Wél zijn er aanpassingen gemaakt aan de printplaat, want waar AMD standaard twee zespins stroomaansluitingen plaatst heeft dit exemplaar er slechts één, net als de Radeon HD 6850. Ook aan de video uitgangen is gesleuteld, want in plaats van 2x DVI, HDMI en 2x mini DisplayPort heeft deze kaart maar één DVI uitgang en ook één mini DisplayPort aansluiting. Hierdoor kon het tweede PCI slot volledig worden gebruikt als ventilatierooster.

HIS

Ook HIS heeft één Radeon HD 6790 aan het assortiment toegevoegd, namelijk de HIS 6790 IceQ X 1GB. De kaart gebruikt hetzelfde PCB als de referentie videokaart van AMD, dus met twee zespins stroomaansluitingen en 2x DVI, HDMI en 2x mini DisplayPort video uitgangen. Gelukkig weet HIS zich wel te onderscheiden van de reguliere HD 6790, want zoals de naam al aangeeft is dit exemplaar uitgerust met de nieuwste generatie IceQ koeling. Dit koelblok neemt twee sloten in beslag en beschikt over enkele heatpipes voor een snellere warmteoverdracht van de GPU naar de heatsink. De ventilator en de plastic kap vallen op door de turqoise tinten, want die geven de kaart een frisse uitstraling. De klokfrequenties zijn gelijk aan die van het referentiemodel van AMD met 840 MHz voor de core en 4200 MHz effectief voor het GDDR5 geheugen.

MSI

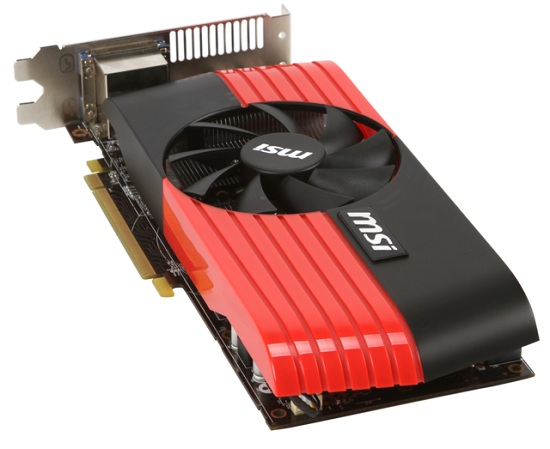

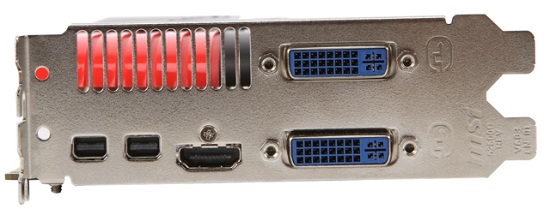

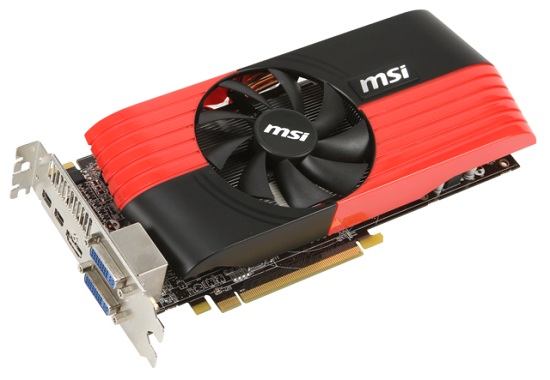

Op de website van MSI vinden we op moment van schrijven nog geen Radeon HD 6790, maar VR-Zone wist afgelopen vrijdag al wel enkele productfoto's te bemachtigen. Zoals op de foto's te zien is heeft MSI ook een eigen koelblok op de Radeon HD 6790 geschroefd, maar het lijkt erop dat dit de meest eenvoudige uitvoering is. We verwachten dat MSI in een later stadium ook overklokte versies gaat leveren met de bekende Cyclone en Twin Frozr koelers. Het koelblok op deze Radeon HD 6790 beschikt over drie heatpipes en heeft een relatief grote ventilator om de heatsink te koelen. De plastic kap over de heatsink zorgt voor een optimale airflow, waarbij een gedeelte van de warmte ook direct uit de kast geblazen wordt. MSI gebruikt voor deze Radeon HD 6790 uitvoering hetzelfde PCB als de referentie kaart. Zo vinden we twee zespins stroomaansluitingen en de volledige set van 2x DVI, HDMI en 2x mini DisplayPort video uitgangen. De klokfrequenties wijken niet af van de voorgeschreven 840 MHz voor de core en 4200 MHz voor het GDDR5 videogeheugen. MSI levert uiteraard de Afterburner software mee bij deze videokaart.

PowerColor

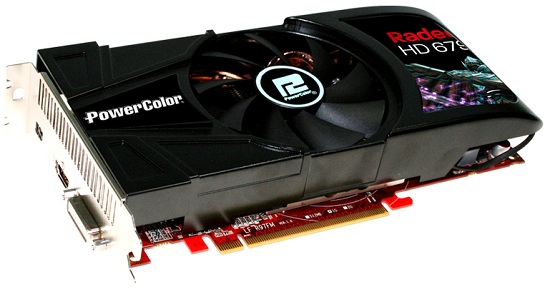

Ook PowerColor is weer van de partij en laat zich zien met één Radeon HD 6790 uitvoering. De kaart draagt het modelnummer AX6790 1GBD5-DH en lijkt als twee druppels water op het exemplaar van Club3D. Zo is niet alleen de koeling identiek, ook vinden we op deze videokaart dezelfde set aansluitingen met DVI, HDMI en mini DisplayPort. De uitvoering van PowerColor heeft een rode PCB met daarop ook slechts één zespins stroomaansluiting en de bekende CrossFire connector. De klokfrequenties zijn weinig verrassend met 840 MHz voor de core en 4200 MHz voor het 1 GB grote geheugen.

Sapphire

Sapphire heeft ook al een aankondiging van hun Radeon HD 6790 model de deur uit gedaan, maar op hun website zijn op moment van schrijven nog geen details van deze kaart weergegeven. Dat is gelukkig geen enkel probleem, want Sapphire was er snel bij om ons een sample van de kaart op te sturen voor de review, waardoor we ook gelijk de prestaties in CrossFire konden meten. Ook Sapphire heeft een eigen koelblok gebruikt, dat met drie heatpipes en een grote ventilator prima koelprestaties levert. Zo wordt de GPU op deze kaart bij volle belasting niet warmer dan 46 graden Celsius, terwijl de geluidsproductie met maximaal 44 dB(A) een heel stuk lager ligt dan de 52 dB(A) van de referentiekoeler van AMD. De kaart heeft twee zespins stroomaansluitingen, maar de twee mini DisplayPort uitgangen zijn ingewisseld voor één fullsize exemplaar. Sapphire blijft bij de standaard klokfrequenties van 840 MHz voor de core en 4200 MHz effectief voor het GDDR5 geheugen.

Vertex3D

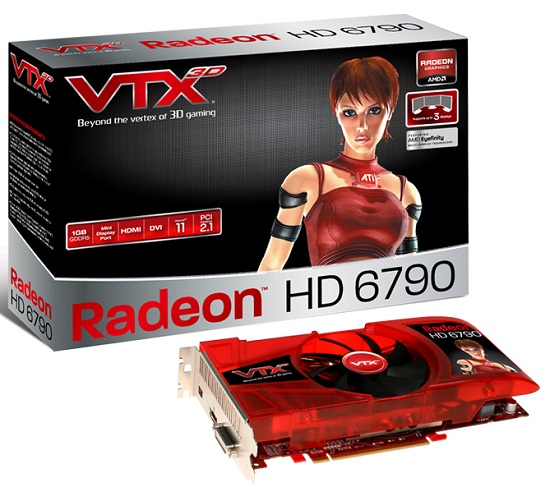

Vertex3D brengt met de VX6790 1GBD5-DH ook een Radeon HD 6790 videokaart op de markt. Hun exemplaar gebruikt dezelfde koeling als de exemplaren van PowerColor en Club3D, maar zoals we van Vertex3D gewend zijn moest het allemaal iets roder om duidelijk te maken dat het om een videokaart uit het kamp van AMD gaat. De rode kap is van transparant plastic en ook de printplaat is geheel in lijn rood uitgevoerd. De kaart heeft één zespins stroomaansluiting en een DVI, HDMI en mini DisplayPort uitgang. Vertex3D blijft net als alle andere partners van AMD bij de standaard klokfrequenties van 840 MHz voor de core en 4200 MHz effectief voor het GDDR5 geheugen.

XFX

XFX levert sinds de Radeon HD 4800 serie ook videokaarten van AMD en sinds die tijd hebben ze zich omhoog gewerkt tot een belangrijke partner van AMD. Zodoende is XFX er ook snel bij om hun eigen HD 6790 videokaart aan het publiek voor te stellen. Hun exemplaar draagt het modelnummer HD-679X-ZDFC en valt op door de alternatieve koeling met twee ventilatoren en vier koperen heatpipes. Hierdoor blijft de grafische chip optimaal gekoeld en is er waarschijnlijk ook nog voldoende ruimte voor overklokken. Het exemplaar van XFX heeft een matzware printplaat met daarop twee zespins stroomaansluitingen, een CrossFire connector en 2x DVI, HDMI en 2x mini DisplayPort uitgangen. Ondanks de imposante koeler werkt ook het exemplaar van XFX op de standaard klokfrequenties van 840 MHz voor de GPU met 800 shader units en 4200 MHz voor het GDDR5 geheugen.
