Een week geleden konden we dankzij VR-Zone al een foto laten zien van een moederbord voor AMD's nieuwe Llano processors. Hier ging het nog om een soort testmoederbord, waarop alleen de meest elementaire onderdelen en features werden aangetroffen. Achter de schermen werken de moederbordfabrikanten natuurlijk al aan een complete productlijn, want volgens de laatste berichtgeving brengt AMD over een maand deze Llano processors al op de markt. Het is dan ook niet vreemd dat er steeds meer beelden uitlekken naarmate de lancering van dit nieuwe platform nadert.

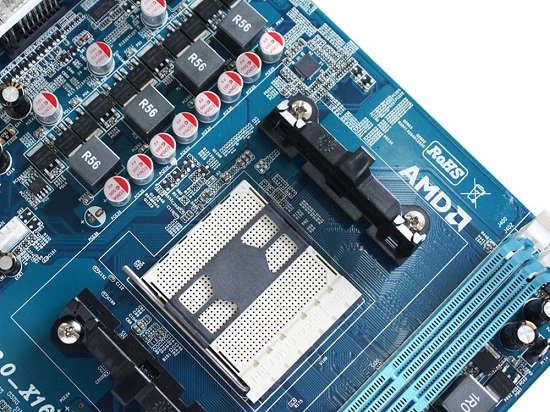

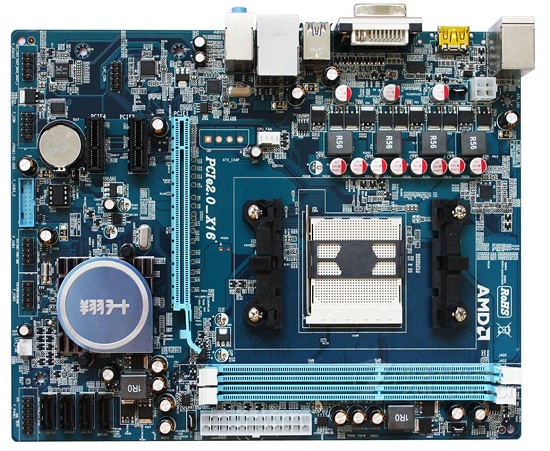

Zo heeft de Chinese website zol.com.cn nu foto's gepubliceerd van een moederbord van ASL, een speler die actief is op de Aziatische markt. Het bord draagt de naam 'HD3V' en lijkt ook al meer op een moederbord dat je zou verwachten in systemen van de grote OEM's. Een high-end model is het zeker niet met slechts twee DDR3 geheugensloten, één PCI-Express 2.0 x16 slot en een eenvoudige 4-fase stroomvoorziening voor de processor. Het FM1 type socket is geleverd door LOTES en heeft een plastic kapje dat de opening middenin het socket afdekt. Aan weerszijden vinden we de montagebrackets, die we nog niet zagen op het moederbord waar we eerder over hebben bericht.

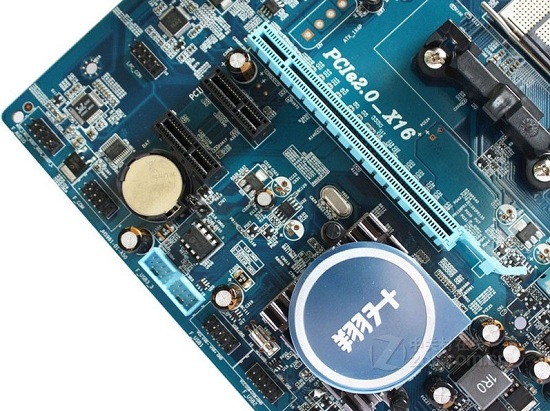

De chipset die wordt gebruikt op dit Llano moederbord heeft ook ondersteuning voor USB 3.0, met als resultaat twee USB 3.0 poorten op het I/O paneel en twee via de bekende frontpanel aansluiting. Verder heeft het bord 4x SATA, twee frontpanel USB 2.0 headers, frontpanel aansluitingen voor onboard audio en uiteraard enkele ventilatoraansluitingen. Opvallend is dat er nog veel elektrolytische condensatoren zijn gebruikt, alleen de stroomvoorziening voor de processor heeft de nieuwere solid-cap type condensatoren.

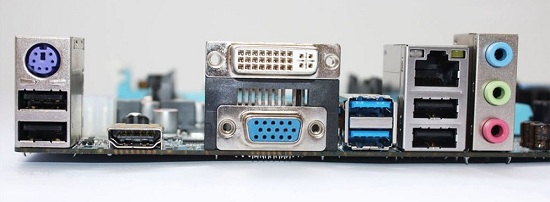

Het I/O paneel is ook vrij minimaal uitgerust met 4x USB 2.0, PS/2, de genoemde USB 3.0 poorten, Gigabit LAN, analoge 5.1 audio en VGA, DVI en HDMI uitgangen voor de onboard videochip. De grafische kern in de Llano processor moet het platform tot een succes maken, want deze is volledig geschikt voor DirectX 11 en zou ook aanzienlijk betere prestaties moeten leveren dan de videochip in Intel's Sandy Bridge generatie processors.
Moederbord voor AMD's Llano processor op de foto gezet
