De lancering van AMs nieuwe 'Llano' processor met ingebouwde videochip komt dichterbij, met als gevolg dat er steeds meer informatie over dit platform naar buiten komt. Zo hebben we al verschillende moederborden voor dit platform voorbij zien komen, bijvoorbeeld van ECS en ASRock. Uiteraard zijn er meer fabrikanten die werken aan moederborden voor de Llano processor, want nu zijn er ook twee modellen van Gigabyte opgedoken. Het gaat om de GA-A75-UD4H en de kleinere A75M-UD2H, beide gebaseerd op de AMD A75 chipset met socket FM1.
De GA-A75-UD4H variant heeft een volledig ATX formaat en biedt dus voldoende ruimte voor uitbreidingskaarten. De printplaat van het moederbord is typisch Gigabyte blauw en is gebouwd volgens het Ultra Durable 3 concept (dikkere koperbanen, betere spoelen en mosfets). Een ruime 10-fase stroomvoorziening voor het FM1 socket geeft enige overklokruimte voor de processor. Verder zijn er vier DDR3 geheugensloten, twee PCI-Express x16 slots (16x/0x of 8x/8x modus, ondersteuning voor SLI en CrossFire) en vijf SATA 6 Gbps aansluitingen. De zesde SATA 6 Gbps poort is uitgevoerd als eSATA op het I/O paneel van het moederbord.
Verder is dit Llano moederbord van Gigabyte compleet met drie PCI-Express x1 slots, twee PCI sleuven en twee USB 3.0 frontpanel headers. Op het I/O paneel vinden we verder onder meer een reeks USB 3.0 poorten, VGA, DVI en HDMI video uitgangen, 8+2 kanaals audio via een Realtek ALC889 chip en uiteraard een Gigabit LAN aansluiting.
Donanimhaber zet foto van Gigabyte GA-A75-UD4H moederbord online
De A75M-UD2H is een micro-ATX model moederbord en is uitgerust met een bescheiden 4+1 fase stroomvoorziening voor de processor. Verder vinden we op dit bord vier DDR3 geheugensloten, vijf interne SATA 6 Gbps aansluitingen (1x powered eSATA 6 Gbps op I/O paneel) en diverse uitbreidingssloten. Zo zijn er twee PCI-Express x16 sloten, waarvan één via de processor werkt op x16 en de andere via de chipset op x4 snelheid. Daarnaast is er een PCI en een PCI-Express x1 slot aanwezig. Ook dit moederbord is uiteraard geschikt voor USB 3.0 met twee aansluitingen op het I/O paneel en een interne frontpanel header.
Het I/O paneel van dit A75M-UD2H bord is compleet met Gigabit LAN, 8+2 kanaals audio via Realtek ALC889 chip, FireWire, een optische S/PDIF uitgang en een breed scala aan video uitgangen zoals VGA, DVI, HDMI 1.4a en DisplayPort 1.2. De foto's van dit bord zijn afkomstig van het forum van ghz.gr.

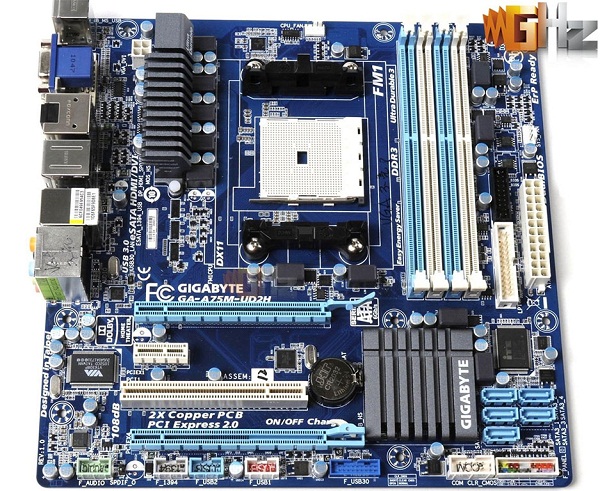

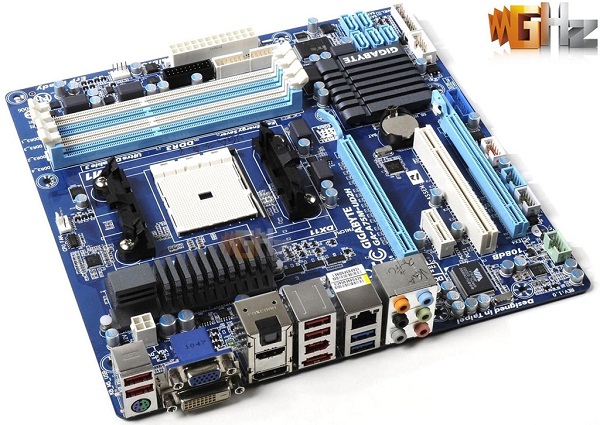

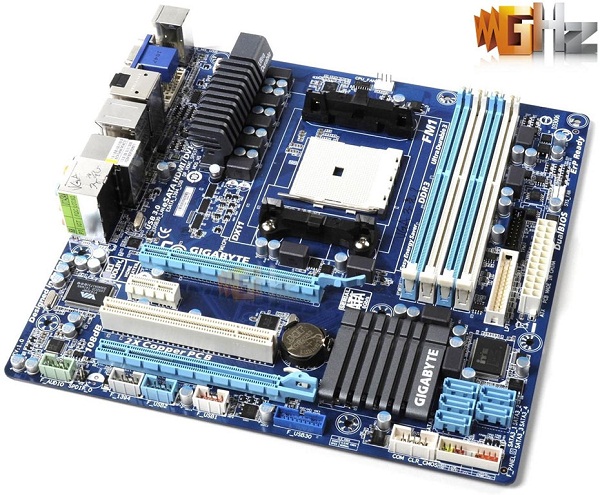

Ook het A75M-UD2H moederbord van Gigabyte is op de foto gezet
Bronnen: Techpowerup, Donanimhaber, ghz.gr
