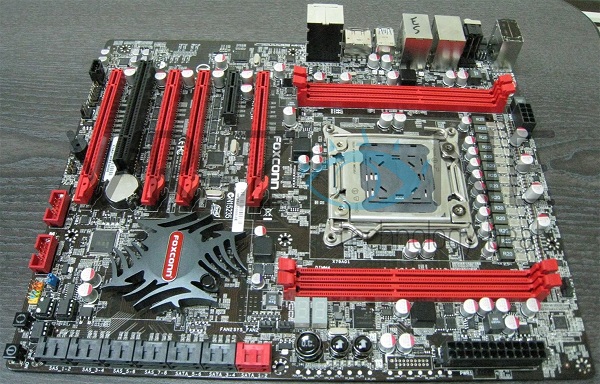

Tijdens de Computex liet Foxconn al een high-end moederbord met de Intel X79 chipset en het LGA 2011 socket zien, maar sindsdien heeft het bedrijf toch weer de tekentafel opgezocht om wat verbeteringen door te voeren aan het ontwerp van dit Quantum Force X79 bord. Ten opzichte van het exemplaar dat begin juni op de Computex werd getoond zijn bijvoorbeeld de uitbreidingssloten wat verplaatst, zodat er nu ruimte is om drie dual-slot videokaarten te installeren. In het originele ontwerp zaten de vier PCI-Express x16 sloten direct onder elkaar, waardoor er maar twee dual-slot videokaart in geplaatst konden worden.

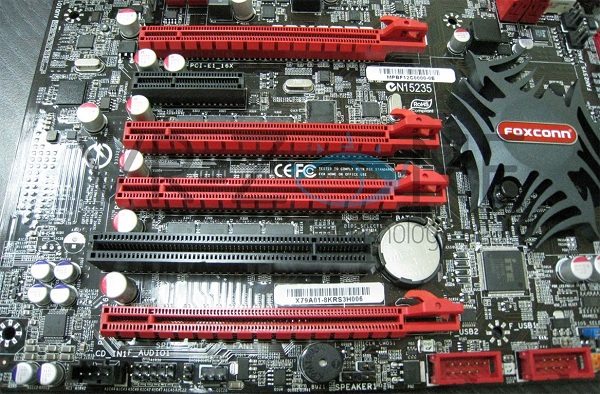

Het bovenste videokaartslot heeft zijn positie omgeruild met het PCI-Express x4 slot, dat in het vorige model nog de bovenste positie in beslag nam. Verder is het enkele PCI slot een positie naar beneden verschoven, zodat er maar één videokaartslot onder blijft. De verdeling tussen het aantal lanes op de vier PCI-Express videokaartsloten is ofwel 16x/0x/16x/0x of 8x/8x/8x/8x van boven naar beneden gezien. Bij het plaatsen van twee grafische kaarten met dual-slot koeling blijft er één slot tussen beide leeg, zodat ook de bovenste videokaart makkelijk frisse lucht kan aanzuigen.
Andere wijzigingen zijn de toevoeging van de heatsink op de X79 chipset, een kleine speaker, de verplaatsing van de drie BIOS chips naar de zijkant van het bord en de verplaatsing van enkele andere chips op het moederbord zelf. De hele batterij aan SATA poorten die we op dit bord van Foxconn vinden zal ook niet in deze vorm op de markt komen. Zo verwacht VR-Zone dat de vier poorten met SAS ondersteuning geschrapt zullen worden, waardoor er nog acht aansluitingen overblijven. Op zich geen merkwaardige keuze, aangezien de via SATA aangestuurde SSD's superieure prestaties bieden dan de 10.000 en 15.000 toeren SAS schijven die een paar jaar geleden nog de beste prestaties leverden in high-end desktopsystemen en workstations.
De stroomvoorziening voor de processor telt 14-fasen is bezet het kleine gebied naast het enorme socket en de vier DDR3 geheugensloten. Ten slotte heeft Foxconn ook het I/O paneel enigszins aangepast, maar het is niet duidelijk welke aanpasingen hier zijn gemaakt. De X79 moederborden en de bijbehorende Sandy Bridge-E processors komen in november op de markt.
VR-Zone laat nieuwe revisie van Foxconn X79 moederbord zien
Bron: VR-Zone
