Colorful werkt aan een extreme versie van de GeForce GTX 560 Ti, die dankzij een zwaardere stroomvoorziening en hoogwaardige geheugenchips aanzienlijk meer overklokpotentieel zal hebben dan het referentiemodel van nVidia. De kaart, die de naam GTX 560 Ti iGame mag dragen, heeft een opvallend lange printplaat met daarop een uitgebreide 8-fase stroomvoorziening. De stroomvoorziening is opgebouwd uit twee rijen van vier driver-mosfets en beschikt over hoogwaardige spoelen voor maximale stabiliteit bij het overklokken. De stroomtoevoer bestaat uit drie 6-pins PCI-Express stroomaansluitingen, daar waar het referentiemodel van nVidia er twee heeft. Samen met de 75 watt uit het videokaartslot kan deze GTX 560 Ti iGame dus maximaal 300 watt uit de voeding trekken.
Met zoveel reserve leent deze grafische kaart zich uitstekend voor extreem overklokken. Daar heeft Colorful ook rekening mee gehouden, want boven de GPU vinden we geen componenten die de montage van een 'tube' voor stikstofkoeling in de weg zitten. Daarnaast heeft de kaart meetpunten voor diverse voltages, zodat de overklokker volledige controle heeft over de hardware. Een dubbele BIOS maakt het mogelijk om te experimenteren met instellingen, omdat er altijd een BIOS achter de hand is om op terug te vallen.
De GF114 videochip op deze videokaart is via een 256-bits geheugencontroller gekoppeld aan 'hand-picked' 0,4 ns Samsung GDDR5 geheugen, waar ook nog voldoende overklokruimte in zit. Naast functionaliteit om de overklokbaarheid te vergroten heeft Colorful ook nog twee andere interessante elementen aan de kaart toegevoegd. Aan de voorkant vinden we iets wat lijkt op een mini-PCI-Express connector, mogelijk voor installatie van een module die draadloos het beeldsignaal kan overbrengen. Op de achterkant vinden we ook iets bijzonders, namelijk een SO-DIMM slot voor regulier werkgeheugen. Het lijkt erop dat gebruikers hiermee de hoeveelheid videogeheugen kunnen uitbreiden, maar hoe dit precies in zijn werk gaat blijft vooralsnog onduidelijk.

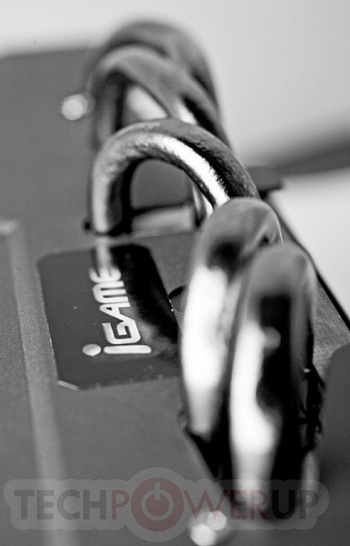

Wat de koeling betreft haalt Colorful ook alls uit de kast. Zo gebruiken ze een flink aluminium koelblok met maarliefst tien heatpipes, die in twee lagen van vijf op elkaar gestapeld zijn. De heatpipes gaan naar twee gescheiden koelblokken, waar bij het definitieve model waarschijnlijk twee grote ventilatoren van minimaal 80 mm op geschroefd zijn. De kaart zal zowel op de Aziatische als de Europese markt verschijnen. Het is niet duidelijk op welke klokfrequenties deze GTX 560 Ti werkt, maar het ligt voor de hand dat die hoger zijn dan de standaard klokfrequenties van 822 MHz voor de core en 4008 MHz effectief voor het GDDR5 videogeheugen.
Update (17:58):
Het slot dat lijkt op dat van een SO-DIMM heeft volgens news.mydrivers.com een hele andere functie dan we eerder dachten. Men kan hier een extra kaartje in steken waarmee de stroomvoorziening wordt uitgebouwd van acht naar twaalf fasen. Blijkbaar wordt dit kaartje los verkocht, want anders zou het weinig zin hebben om een dergelijk omslachtig systeem in te bouwen. Op de genoemde site zijn tevens extra foto's te vinden die alle details van de kaart goed laten zien.

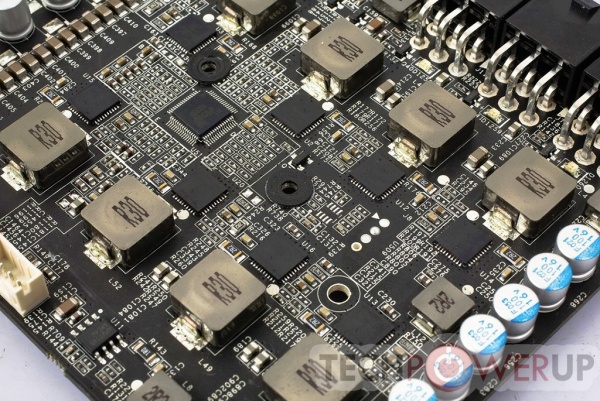

Een 8-fase stroomvoorziening biedt veel overklokmogelijkheden

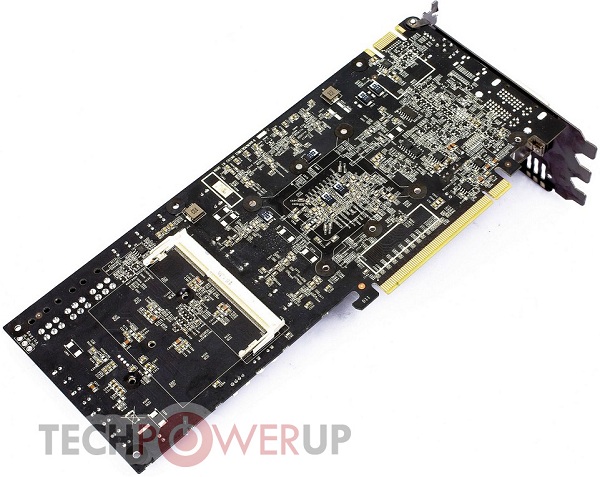

Een SO-DIMM slot op de achterkant van de kaart

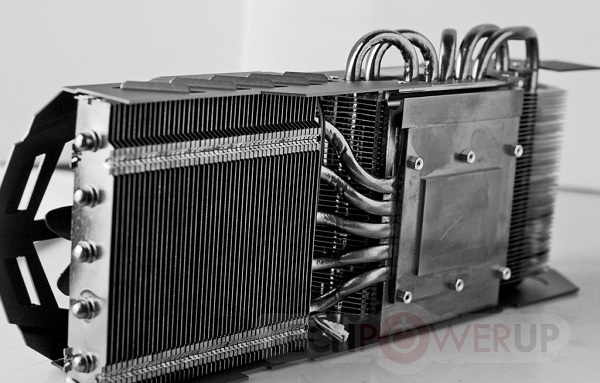

De heatsink met tien heatpipes

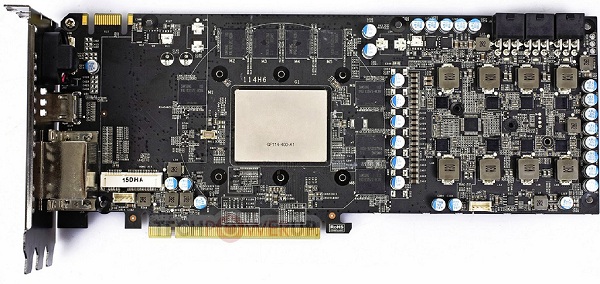

Colorful showt extreme GTX 560 Ti iGame videokaart

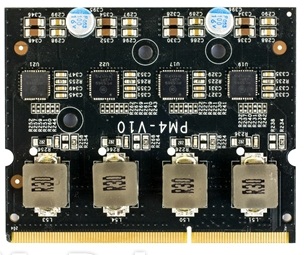

Een extra voedingsmodule voegt vier fasen aan de stroomvoorziening toe
Bron: Techpowerup
