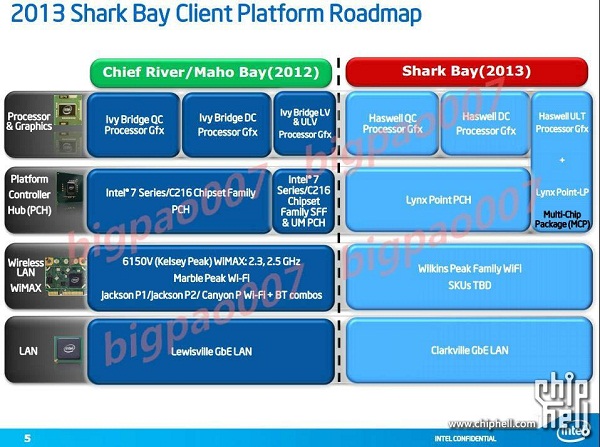

Chiphell heeft een aantal slides gevonden die meer informatie verschaffen over Intel's Haswell processors. Deze komen naar verwachting pas begin 2013 op de markt en zullen op hetzelfde 22nm procedé worden gebakken als de Ivy Bridge generatie chips die begin volgend jaar gelanceerd zullen worden. Het grote verschil is dat de Ivy Bridge qua architectuur vrijwel volledig is gebaseerd op de huidige Sandy Bridge processors (met wat optimalisaties en een snellere GPU), terwijl de Haswell weer een compleet nieuw ontwerp is.

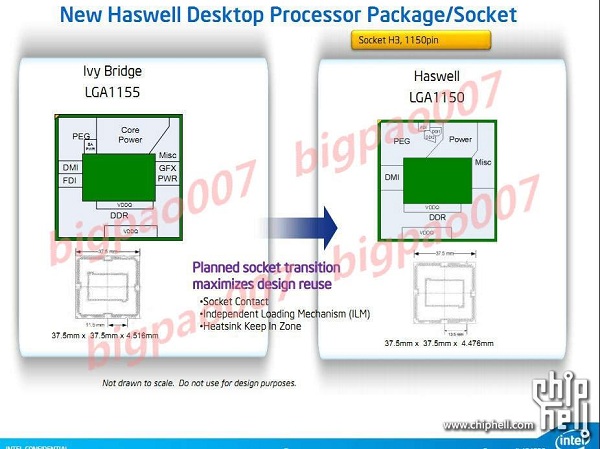

Als gevolg van het nieuwe ontwerp kon Intel geen compatibiliteit bewaren met het bestaande LGA 1155 socket, wat betekent dat we in 2013 weer andere moederborden met een nieuw socket gaan gebruiken. Dit nieuwe socket zal 1150 pinnetjes tellen, maar is qua afmetingen vrijwel identiek aan het LGA 1155 socket. Het verschil zit hem niet alleen in die vijf contactpuntjes, want ook de layout is op de schop genomen. Zo heeft de Haswell processor geen aparte stroomvoorziening meer voor de grafische kern, waardoor er voor dit gedeelte minder pinnetjes gereserveerd worden. Daarnaast maken de contactpuntjes voor FDI plaats voor extra DMI verbindingen naar de chipset, terwijl ook voor de PCI-Express 3.0 controller in de processor meer pinnetjes zijn gereserveerd dan bij de Ivy Bridge het geval is. Mogelijk duidt dit op extra PCI-Express lanes, al is Intel hier niet echt duidelijk over. Zo spreken één slide over 'PCIe 3.0 x16/2x8', maar wordt er tegelijkertijd '3 controllers' onder geschreven.

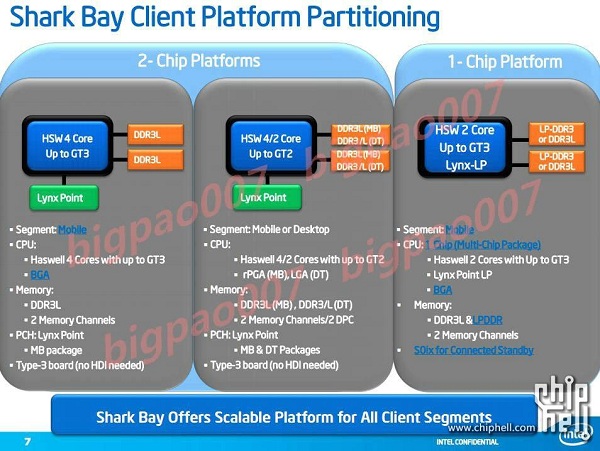

Met de Haswell generatie processors gaat Intel verder met het integreren van de chipset. Zo komen er ook dualcore varianten van deze processor voor het 'mobile' segment, waarbij de chipset volledig is geintegreerd in de processor. Zaken als SATA, USB, audio en Gigabit LAN worden bij deze variant van Haswell dus rechtstreeks door de processor aangestuurd. Deze processor zal ook als BGA-uitvoering rechtstreeks op moederborden gesoldeerd kunnen worden. Dit is handig bij het bouwen van bijzonder platte en energiezuinige laptops, zoals de ultrabooks. Via de PCI-Express controller in de processor kunnen dan extra chips worden toegevoegd voor bijvoorbeeld extra USB of SATA connectors.

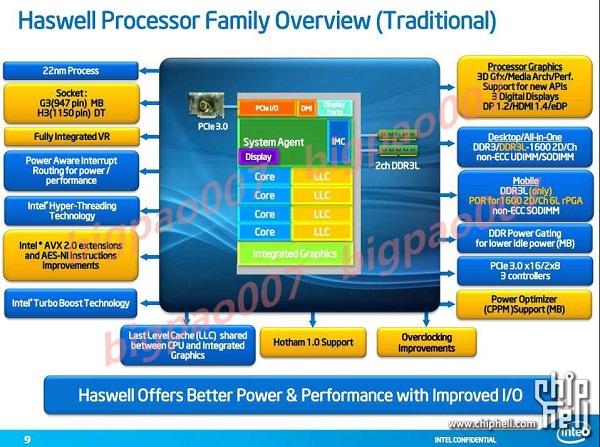

Voor de snellere systemen komen er quadcore en dualcore Haswell processors die wél met een losse chipset (feitelijk één chip) worden gecombineerd. In alle gevallen wordt de processor gecombineerd met een dual-channel DDR3-controller, die ook met de speciale low-voltage DDR3-modules overweg kan. De Haswell beschikt tevens over een verbeterde decoder-unit, waarmee HD video nog sneller kan worden omgezet naar een ander formaat. Verder worden AVX 2.0 instructies ondersteund en krijgt de processor verbeteringen aan de AES-NI instructieset. Door een verbeterde 'power management' zal het energieverbruik lager uitvallen, zeker in idle toestand. Features als Turbo Boost en Hyperthreading zijn ook weer aanwezig bij de Haswell processorreeks. Tenslotte heeft Intel gesleuteld aan de cache van de processor, zodat ook de grafische kern deze kan gebruiken.

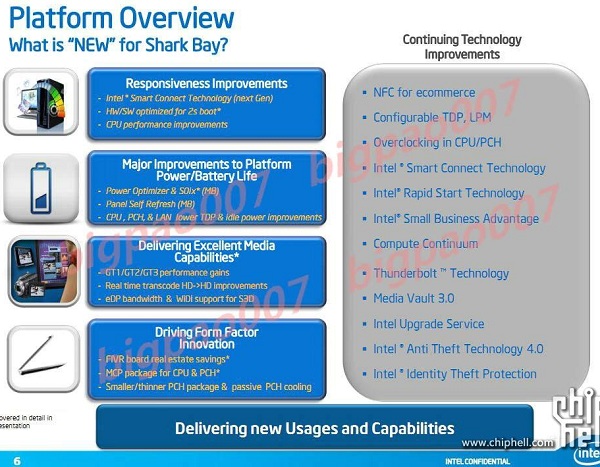

Het platform van de nieuwe Haswell processors zal tevens ondersteuning krijgen voor NFC (near field communication) en Thunderbolt, de aansluiting die totnogtoe voorbehouden is aan Apple. Thunderbolt combineert vier PCI-Express lanes in één kleine connector die identiek is aan die van mini-DisplayPort. Met de Haswell processors belooft Intel opnieuw betere prestaties per kloktik en betere prestaties per watt.
Intel Haswell processor biedt
Bron: Chiphell
