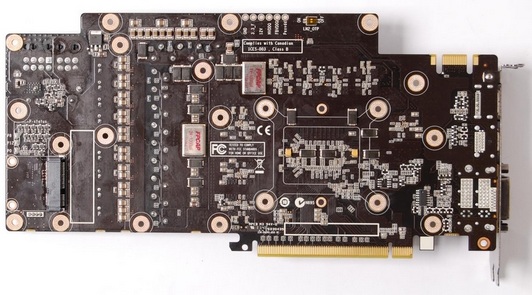

Op Expreview troffen we een aantal foto's aan van een nieuwe GeForce GTX 560 Ti videokaart van Zotac. De kaart is volledig door Zotac zelf ontworpen en moet, dankzij de hoogwaardige componenten en de extra fasen in de stroomvoorziening, vooral de extreme overklokkers aanspreken. De kaart heeft ook een afwijkend formaat PCB met een uitbouw aan de zijkant, waardoor er ruimte was voor in totaal 15 fasen. Daarvan zijn er waarschijnlijk twee of drie gereserveerd voor de GDDR5 geheugenchips, terwijl de rest de stroomvoorziening van de GPU regelt. Zotac gebruikt spoelen met ferrietkern van AIO en een combinatie van solid-cap en Hi-c cap condensatoren. Twee grote FPCAP condensatoren op de achterkant van de kaart dienen ter stabilisatie van de spanning aan de GPU, zodat kortstondige pieken en dalen worden uitgefilterd. Dit is cruciaal voor overklokkers, omdat de GPU bij het overklokken meer stroom gaat verbruiken en de pieken en dalen daarbij nog verder uit elkaar komen te liggen. Als de spanning kortstondig onder een bepaalde grens komt kan dat voor instabiliteit zorgen.
De nieuwe creatie van Zotac heeft acht GDDR5 geheugenchips, wat duidelijk maakt dat deze GTX 560 Ti is gebaseerd op de reguliere GF114 videochip met 384 shader units en niet op een afgeknepen GF110 core met 448 rekenkernen zoals bij de nieuwste GTX 560 Ti het geval is. De voltages voor de verschillende componenten worden geregeld door een CHiL 8318 PWM chip, die via software aan te spreken is. Zotac heeft ook een mini PCI-Express connector op de kaart geplaatst, waarin overklokkers een speciale 'overclocking module' kunnen plaatsen. Deze module registreert de belasting op de verschillende fases van de stroomvoorziening, meet het stroomverbruik van de kaart en leest real-time de voltages uit. Ook kan de overklokker via deze module voltages en klokfrequenties aanpassen.
Voor de stroomtoevoer koos Zotac voor een combinatie van een zespins en een achtpins PCI-E stekker, waardoor de kaart in totaal (inclusief de 75 watt van van het PCI-Express x16 slot) maximaal 300 watt uit de voeding kan trekken. De SLI connector maakt het mogelijk om een tweede kaart aan de mix toe te voegen, terwijl er met 1x DisplayPort, 1x HDMI en 2x DVI ook voldoende aansluitmogelijkheden zijn voor beeldschermen. Er kunnen echter maximaal twee schermen tegelijkertijd worden aangestuurd, net als bij de normale GeForce videokaarten van deze generatie.
De vele gaten in de printplaat van deze videokaart suggereren dat Zotac er nog een zwaar kaliber koelblok op zal monteren, maar daar zijn op dit moment nog geen foto's van vrijgegeven. Volgens Expreview moet deze videokaart halverwege deze maand nog gelanceerd worden. Over prijs en beschikbaarheid is, voor zover wij weten, nog niets bekend gemaakt.

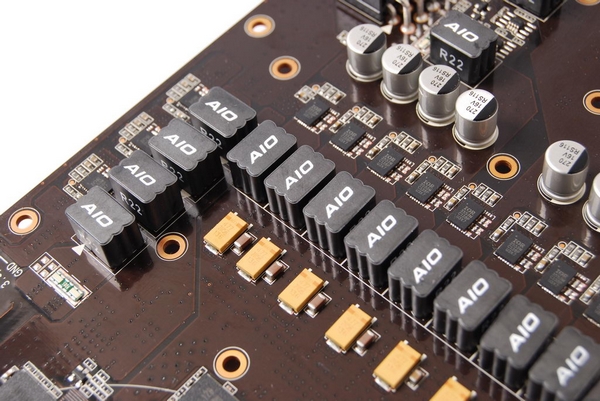

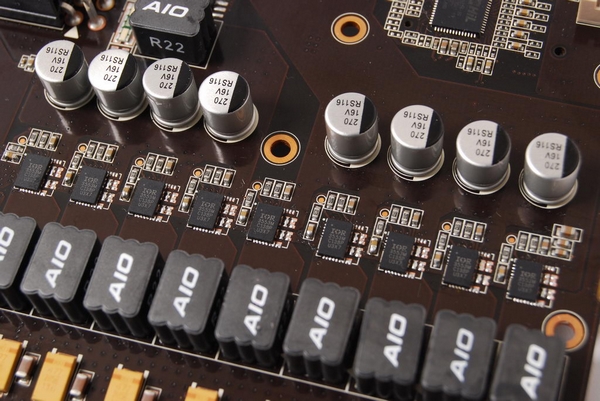

Een uitgebreide 15-fase stroomvoorziening moet overklokkers helpen om nieuwe records neer te zetten

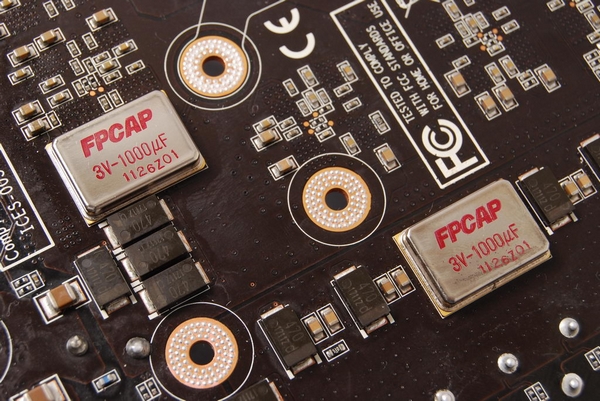

Twee grote FPCAP condensatoren stabiliseren spanning op de GPU

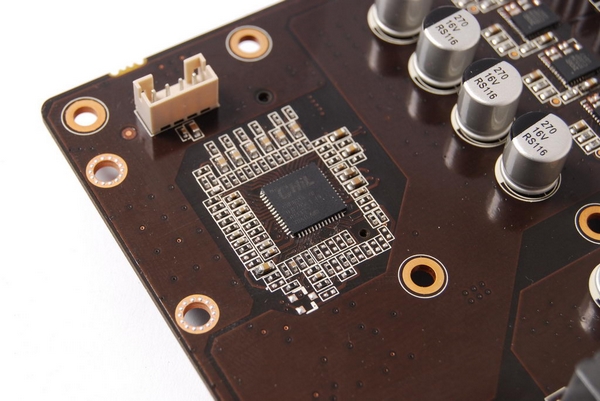

Klein chipje van CHiL regelt de voltages

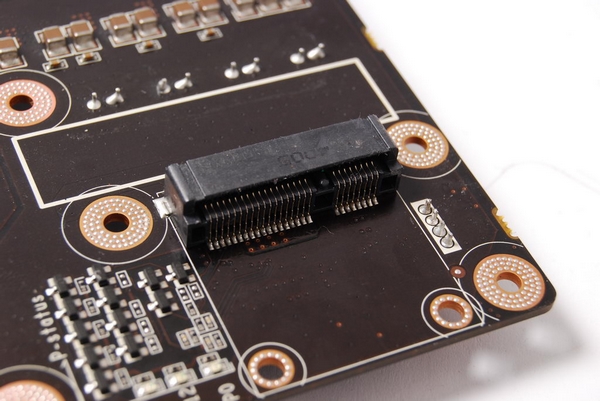

Een mini PCI-Express connector voor de optionele overklocking module

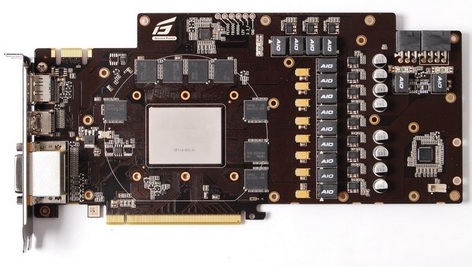

De nieuwe GeForce GTX 560 Ti van Zotac moet halverwege deze maand nog op de markt komen
Bron: Expreview
