Op de CES beurs waren ook weer tal van nieuwe moederborden te zien, waarbij de meeste aandacht uit leek te gaan naar de nieuwe generatie borden op basis van de 7-serie chipset van Intel (Z77, H77, B75). Ten opzichte van de huidige P67 en Z68 moederborden zijn er geen schokkende verschillen waar te nemen, want beide chipsets zijn gebouwd voor processors met een LGA 1155 voetje. Ze kunnen dus beide overweg met zowel bestaande Sandy Bridge als toekomstige Ivy Bridge processors.
Voordelen van de nieuwe Z77 en H77 chipset zijn de gegarandeerde ondersteuning voor PCI-Express 3.0, de ingebouwde USB 3.0 controller die vier van deze snelle poorten levert zonder tussenkomst van losse controllerchips, een ingebouwde audio-codec voor de HDMI en DisplayPort uitgangen van het moederbord en de mogelijkheid om drie schermen tegelijkertijd aan te sturen met de onboard GPU (alleen bij Ivy Bridge processor).

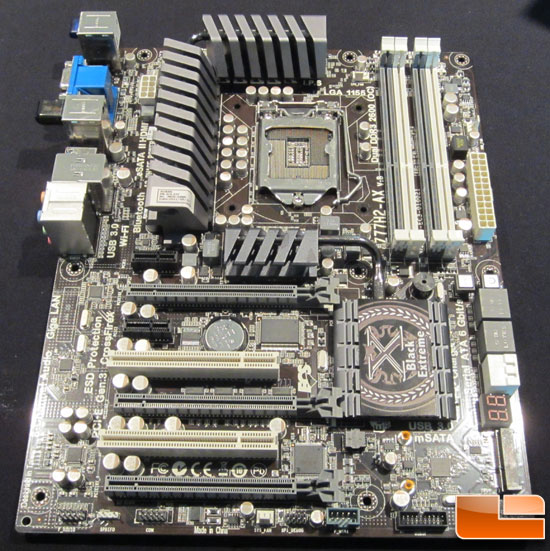

Ook ECS is van de partij met deze nieuwe borden, want op hun stand zagen we de Z77H2-AX en de H77H2 M2 Black Series moederborden staan. De eerstgenoemde is gebaseerd op de meest luxe Z77 chipset, heeft een 12-fase stroomvoorziening, een viertal heatsinks voor de chipset en mosfets en een drietal PCI-Express 3.0 x16 sloten. Over de indeling is ook goed nagedacht, want bij plaatsing van drie dual-slot videokaarten blijft er zowel één PCI-Express x1 als één PCI slot vrij. Van beide typen zijn er twee stuks aanwezig op het moederbord.

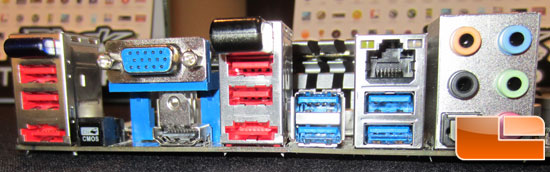

Verder zijn er zes SATA aansluitingen (waarvan twee op 6 Gbps snelheid), één mSATA poort, zes USB 3.0 aansluitingen (twee via frontpanel), 2x eSATA, analoge en digitale 7.1 audio, Bluetooth en Gigabit LAN. Ook knopjes voor power, reset en CMOS Clear zijn beschikbaar.

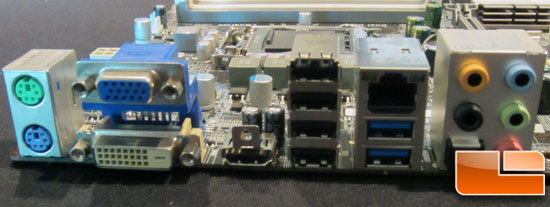

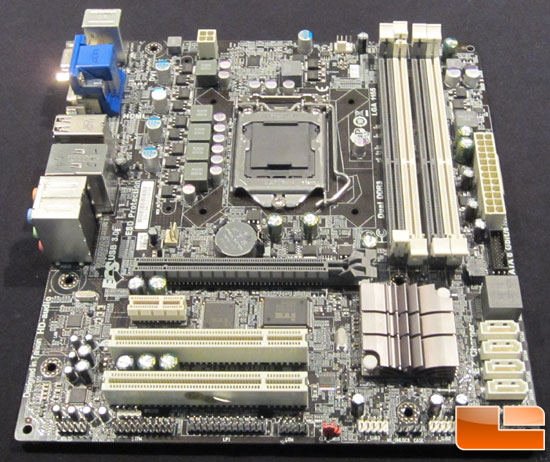

Het H77H2 M2 model is een micro-ATX formaat moederbord met een relatief eenvoudige 6-fase stroomvoorziening, een combinatie van klassieke elektrolytische condensatoren en solid-cap varianten, twee ouderwetse PCI sloten en één PCI-Express 3.0 x16 en x1 slot. Ook dit bord heeft vier USB 3.0 poorten via de Intel chipset, alsmede een zestal SATA poorten (2x 6 Gbps). Het I/O paneel is vrij compleet met Gigabit LAN, 7.1 analoge en digitale audio, VGA, DVI en HDMI uitgangen en een aantal USB 2.0 poorten. Onderstaande afbeeldingen komen van Legit Reviews.
ECS Z77H2-AX
H77H2 M2 Black Series
Bronnen: Techpowerup, Legit Reviews
