ASUS DirectCU II Radeon HD 7970 gespot

Frank Knopers 20 januari 2012 12:11

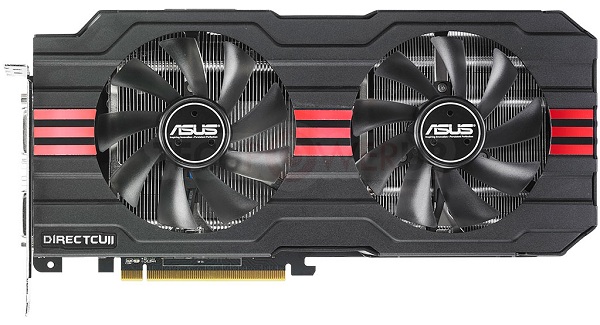

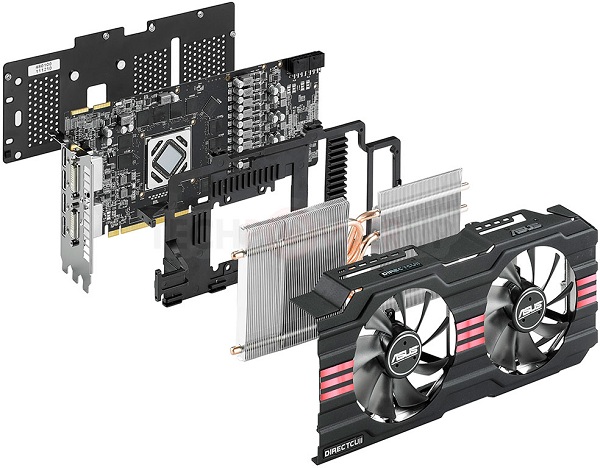

Het wachten wordt zo nu en dan beloond, want na de eerste golf van Radeon HD 7970 videokaarten komen er nu steeds meer alternatieve modellen op de markt. Na XFX en Gigabyte komt nu ook ASUS met een eigen variant op de proppen, de 'Radeon HD 7970 DirectCU II'. De eerste foto's van deze kaart verschenen zojuist op Techpowerup en laten zien dat ASUS opnieuw flink uitpakt met deze nieuwe serie. De HD 7970 DirectCU II gebruikt de inmiddels bekende triple-slot koeling, waarbij twee grote 100 mm ventilatoren een fris briesje over een grote heatsink blazen. Dat is nog niet alles, want ASUS heeft ook een eigen printplaat ontworpen met onder meer een zwaardere 10+1+1 fase Digi+ VRM stroomvoorziening, twee achtpins stroomaansluitingen en een aantal extra monitoruitgangen.

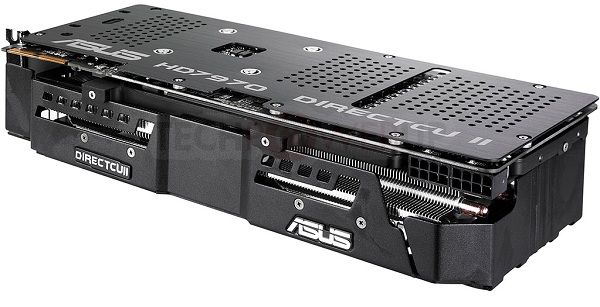

De kaart van ASUS heeft een op maat gemaakte heatspreader, die de koeling van de geheugenchips en de mosfets voor zijn rekening neemt. Handig, want daardoor blijven ook deze componenten goed gekoeld als men de GPU met water of met vloeibare stikstof gaat koelen. Op de achterkant van de kaart treffen we een grote metalen backplate aan, die zorgt voor extra versteviging en verkoeling. Deze high-end videokaart van ASUS is geschikt vor VGA hotwire, een techniek waarbij een kabeltje wordt doorgelust naar een 'Hotwire compatible' moederbord, zoals de nieuwste Rampage IV Extreme. Daarmee kan de overklokker makkelijker de volages op de kaart aanpassen en wordt het mogelijk om de voltages op de GPU en het videogeheugen via het moederbord uit te lezen. Uiteraard komen hier wel de nodige soldeerskills bij kijken.

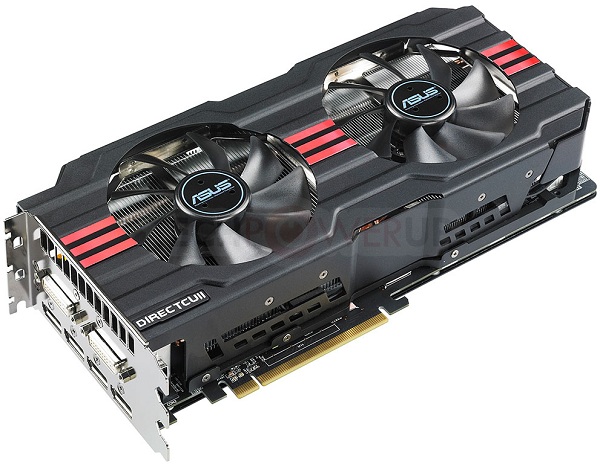

Wat de aansluitingen betreft levert ASUS ook geen half werk af, want in de drie PCI brackets vond men ruimte voor vier volledige DisplayPort 1.2 connectors en twee DVI uitgangen. Eén van de DVI uitgangen is geschikt voor VGA en HDMI adapters, terwijl de andere DVI uitgang juist met dual-link overweg kan (voor hoge resolutie schermen). In dual-link modus (via een schakelaar op de videokaart in te stellen) gaat één DisplayPort uitgang op zwart. Wanneer men echter een single-link monitor op deze DVI poort aansluit is de DisplayPort uitgang wél gewoon te gebruiken. In totaal kan men dus zes beeldschermen rechtstreeks op deze videokaart aansluiten in EyeFinity modus. Een dual-BIOS schakelaartje is uiteraard ook ingebouwd, net als bij het referentiemodel van AMD.

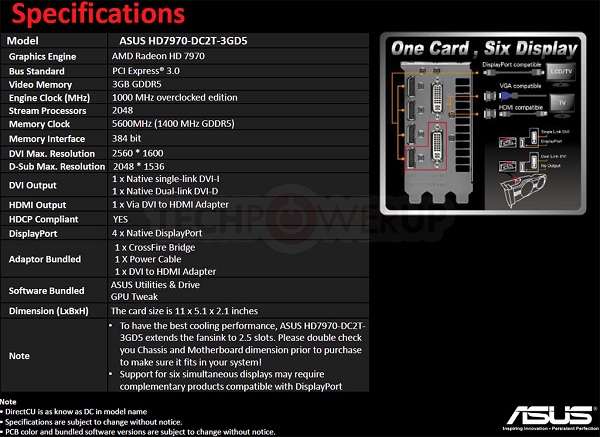

Deze DirectCU II Radeon HD 7970 videokaart werkt op 1000 MHz voor de GPU en 5600 MHz voor het geheugen, tegenover 925 en 5500 MHz voor de GPU en geheugenchips van het referentiemodel. De videokaart van ASUS is 11 inch lang (ongeveer 28 centimeter) en neemt drie PCI brackets in beslag. CrossFire is dus mogelijk, mits er twee sloten tussen de videokaartsloten zitten. Details over prijs en beschikbaarheid hebben we nog niet.
