Intel is in Arizona begonnen met de bouw van Fab 42, de nieuwe productiefaciliteit waar Intel vanaf volgend jaar op grote schaal 14 nm chips kan gaan bakken. De fabriek krijgt een ongekend grote omvang en zal Intel's eerste zijn die meer dan $5 miljard gaat kosten. De productiefaciliteit krijgt een modulaire opbouw, waarin productie, onderzoek en ontwikkeling zijn samengebracht onder één dak. Intel wil het ontwikkelingscentrum in deze nieuwe Fab 42 faciliteit exact nabouwen zoals bij de D1X ontwikkelingslocatie die in Hillsboro, Oregon. De nieuwe ontwikkelingslocatie moet exact dezelfde karakteristieken hebben, tot aan de binnentemperatuur en luchtkwaliteit aan toe. Dat is nodig om de beste yields te halen bij het ontwikkelingsproces, het percentage chips dat werkend en conform de specificaties van de band rolt.
De nieuwe Fab 42 is niet alleen de eerste fabriek van Intel die geschikt is voor massaproductie op het 14nm productieproces, ook is het de eerste fabriek waar de nieuwe 450 mm wafers op grote schaal gebruikt kunnen worden. De wafers zijn de ronde plakken silicium die van een grote staaf worden gesneden en waarop de processors gemaakt worden. Een grotere wafer levert naar verhouding meer werkende processors op dan de nu gangbare 300 mm wafer. Dat kan de kosten van processors verder omlaag brengen. De 300mm wafers kennen we al vanaf 2001, toen de 130 nm transistors nog gangbaar waren. De ingebruikname van de nieuwe Fab 42 faciliteit in 2013 valt samen met het bericht dat we vorig jaar mei al publiceerden, namelijk dat Intel in 2013 gereed is voor de productie van 14 nm chips.

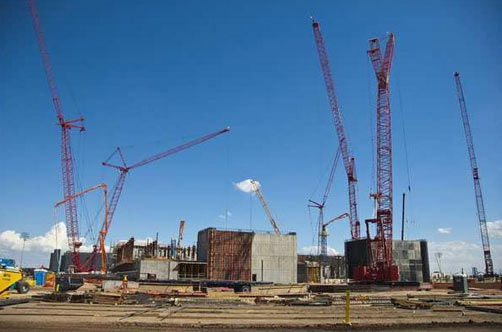

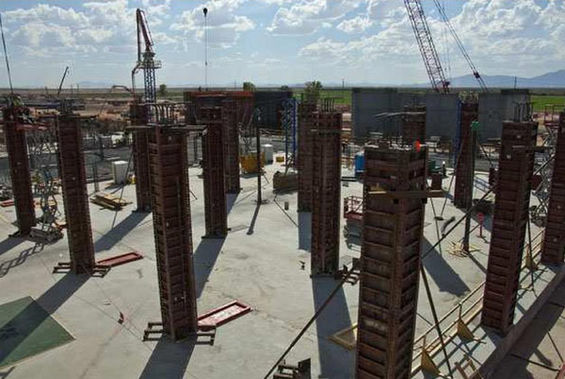

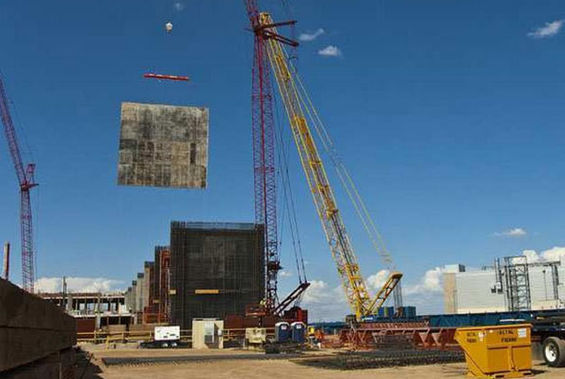

Intel start de bouw van Fab 42 productiefaciliteit in Arizona
