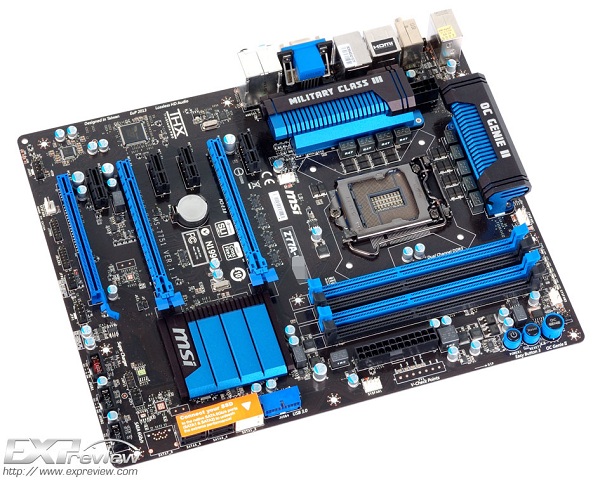

Eerder deze maand berichtten we al over het Z77A-GD65 moederbord van MSI, gebaseerd op de nieuwe generatie chipsets van Intel die volledige ondersteuning bieden voor alle features van de toekomstige 'Ivy Bridge' processors en die tevens een USB 3.0 controller met vier poorten aan boord hebben. Natuurlijk is dit niet het enige moederbord dat MSI zal aanbieden in de 7-serie, zo kwamen we op Expreview veel foto's tegen van het kleinere broertje van dit moederbord. We hebben het over de Z77A-GD55, die een aantal features van zijn grotere broer moet missen en die in ruil daarvoor iets goedkoper zal worden.

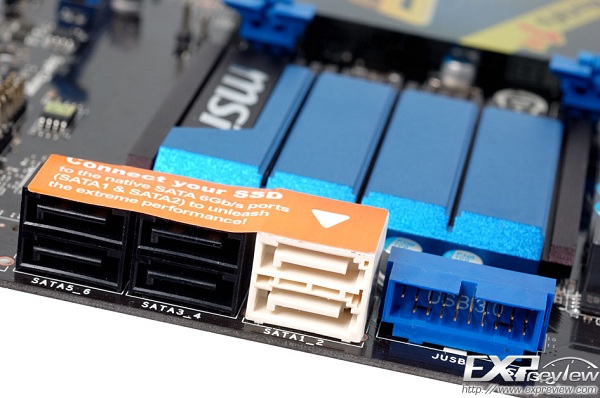

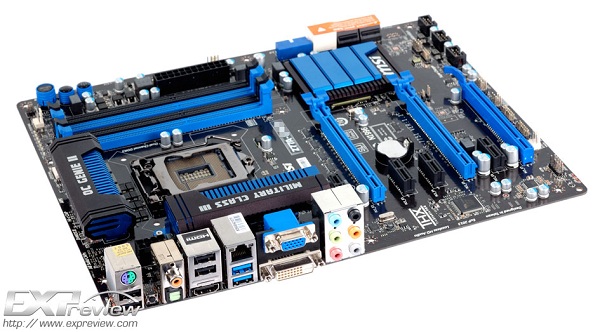

Het bord heeft in grote lijnen dezelfde featureset en layout als de Z77A-GD65, met als verschil dat er is bezuinigd op een aantal aansluitingen. Zo heeft de Z77A-GD55 geen aanvullende controllers voor SATA 6 Gbps en USB 3.0, waardoor we respectievelijk twee en vier van deze aansluitingen op dit bord terugvinden. Dat is iets minder dan bij de GD65, die in totaal 4x SATA 6 Gbps heeft en daarnaast ook nog extra USB 3.0 poorten kan bieden. Een ander punt waar MSI bezuinigd heeft zijn de voltage meetpunten. Deze zijn weliswaar volledig functioneel, maar door het ontbreken van een socket is het wat lastiger om de voltages met de multimeter uit te lezen. Het GD55 moederbord mist verder eSATA en FireWire aansluitingen en moet het stellen met een totaal van zes USB poorten op het I/O paneel (waarvan 2x USB 3.0).

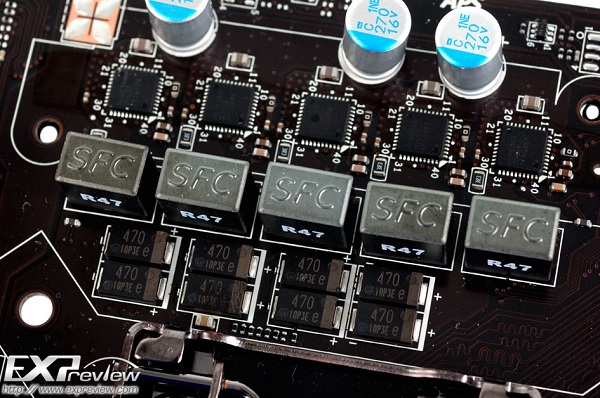

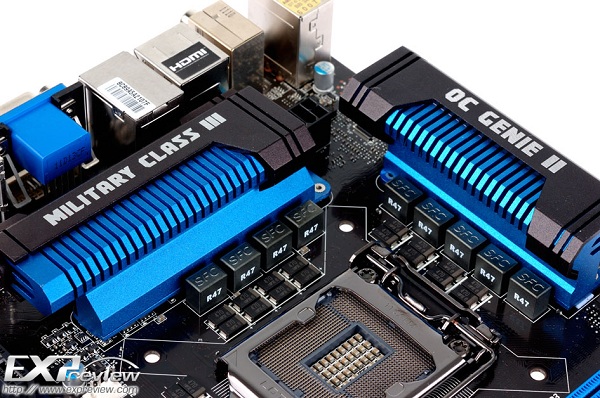

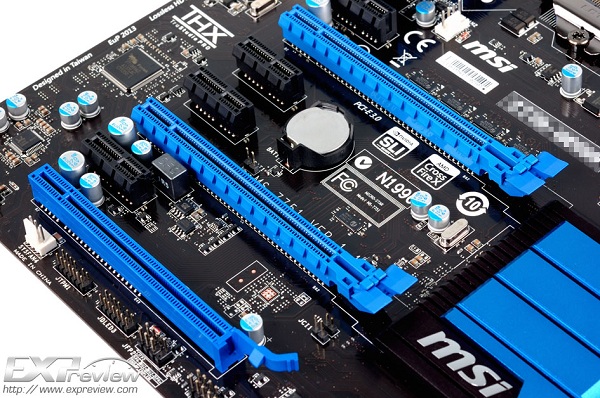

De stroomvoorziening telt negen fasen en is uitgerust met de platte Hi-C CAP condensatoren die meer ruimte vrij laten rondom het processorsocket. Door de heatsinks op de stroomvoorziening kan er ook stevig overklokt worden met dit moederbord. Wie dat niet aandurft kan vertrouwen op de ingebouwde OC Genie overkloktechnologie, die zonder tussenkomst van de gebruiker een stabiele overklok voor de processor kan vinden. Het bord is geschikt voor zowel SLI als CrossFire en heeft daarvoor drie videokaartsloten tot haar beschikking. Daarvan werken er twee volgens de PCI-Express 3.0 specificatie, het onderste slot werkt waarschijnlijk met wat minder lanes via de Z77 chipset. Verder heeft het bord nog vier kleine PCI-E x1 connectors voor andere insteekkaarten. Het bord heeft

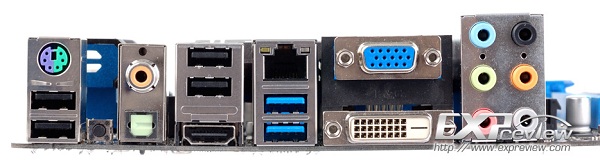

Het I/O paneel is verder compleet met een aantal ventilatoraansluitingen, een achtpins 12V connector voor de processor, een frontpanel USB 3.0 header en een ALC 892 audio-codec van Realtek. Het bord voorziet in 7.1 analoge en digitale audio, Gigabit LAN (via Intel WG82579V controller) en VGA, DVI en HDMI monitoruitgangen. In combinatie met de Ivy Bridge processor zou het mogelijk moeten zijn om drie beeldschermen aan te sturen met de onboard video. Veel meer details zijn er nog niet bekend. Het bord zal op de markt komen ten tijde van de lancering van de nieuwe generatie 'Ivy Bridge' processors, dus ergens in april.
MSI Z77A-GD55 moederbord in detail, foto's van Expreview
Bron: Expreview
