Met de komst van de Ivy Bridge processors gaat Intel ook haar nieuwe Z77 moederborden lanceren. Eerder schreven we al dat de DZ77RE het eerste moederbord gaat worden die voorzien is van Thunderbolt controller. Nu zijn ook de overige specificaties uitgelekt.
Allereerst hebben we te maken met het DZ77GA Gasper moederbord. Hier vinden we twee PCI-Express 3.0 x16 sloten, een PCI-Express 2.0 x4 slot en twee PCI-sloten. Verder zijn er vier SATA 3 Gbit/s-, vier SATA 6 Gbit/s- en headers voor vier USB3.0- en zes USB2.0-aansluitingen. Ook is een FireWire aansluiting, vier maal DIMM en een POST80 led display op het moederbord aanwezig. Achterop het moederbord vinden we vier maal USB2.0, vier keer USB3.0, een FireWire-, eSATA- en twee Gigabit netwerk-aansluitingen. Ook is gedacht aan 7.1 kanaals audio, optische S/PDIF en een enkele HDMI-poort. Het DZ77GA moederbord komt met een versie van het LucidLogix Virtu softwarepakket waarmee het signaal van een discrete videokaart door de grafische chip in de processor naar de monitor getransporteerd kan worden. Het Intel DZ77RE Roads End moederbord is identiek aan de DZ77GA maar heeft, zoals we al eerder schreven, de beschikking over een Thunderbolt-aansluiting.
Naast deze Extreme series moederborden komt Intel ook met minder luxueus uitgevoerde modellen op de markt. Het DB75EN Elkhorn Creek Micro-ATX moederbord heeft de B75 chipset, is voorzien van een PCI-Express 3.0 x16 slot, een PCI-Express 2.0 x1 slot en twee PCI-sloten. Daarnaast is gedacht aan een SATA 6 Gbit/s-, drie SATA 3 Gbit/s- en headers voor twee USB3.0 en vier USB2.0-aansluitingen. Op de achterzijde zijn twee USB3.0-, vier USB2.0, een PS/2-, een Gigabit netwerk- en eSATA-aansluiting ondergebracht. Verder is er 5.1 kanaals audio, DVI-D en D-Sub terug te vinden.
De DQ77MK Moccasin Peak is eveneens een Micro-ATX moederbord en komt in grote lijnen overeen met de DB75EN. Het verschil zit in een PCI-Express 2.0 x4 slot waar Intel de achterzijde van heeft opengemaakt waardoor er plek is voor een x16 uitbreidingskaart. Ook is een mini-card PCI-Express slot voor een mSATA SSD op het moederbord gesoldeerd. Uit de Q77 chipset komen twee keer SATA 6 Gbit/s en drie maal SATA 3 Gbit/s. Ook hier is weer gedacht aan vier USB3.0-, acht USB2.0-, FireWire, eSATA en twee Intel Gigabit LAN-aansluitingen. Verder is het moederbord voorzien van 5.1 kanaals audio, DisplayPort-, DVI-D en een DVI-I-aansluiting.
Het twee moederbord met de Q77 chipset is het DQ77KB Kearnens Bend moederbord. Hier heeft Intel gekozen voor het Mini-ITX formaat, een PCI-Express 2.0 x4 slot, mini card PCI-Express slot, twee SO-DIMM sloten, twee keer SATA 6 Gbit/s, drie maal SATA 3Gbit/s, USB2.0, USB3.0, Gigabit LAN, DisplayPort en HDMI. De voeding dient uit een externe 19V stroomadapter te komen.

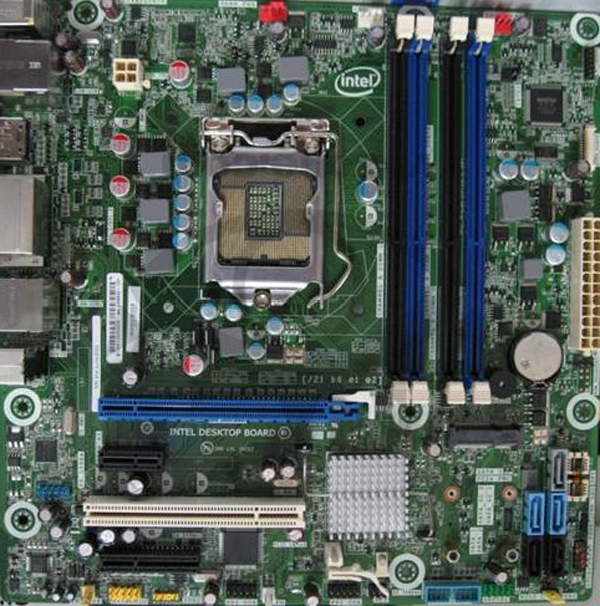

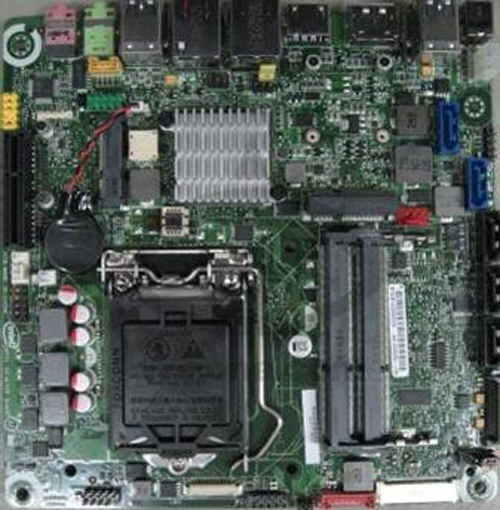

Het Intel DQ77MK Moccasin Peak (boven) en DQ77KB Kearnens Bend moederbord
Bronnen: VR-Zone [1], VR-Zone [2]
