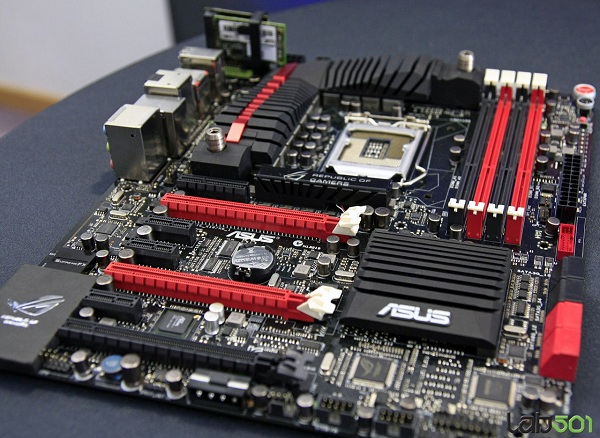

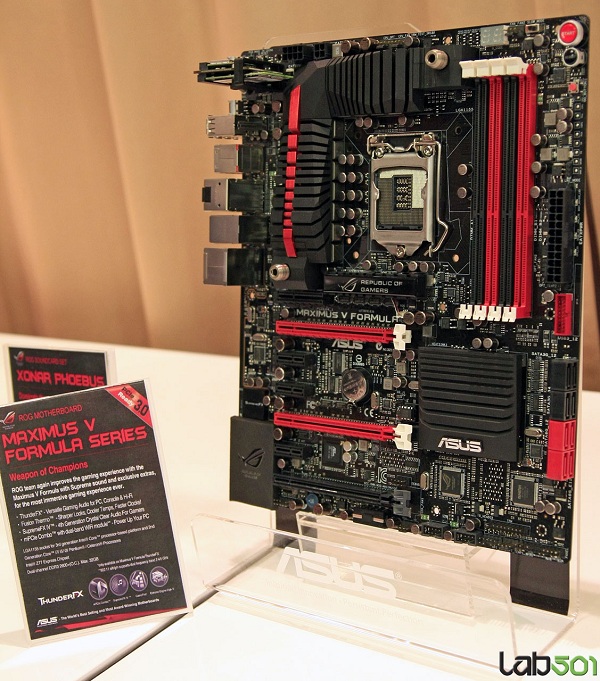

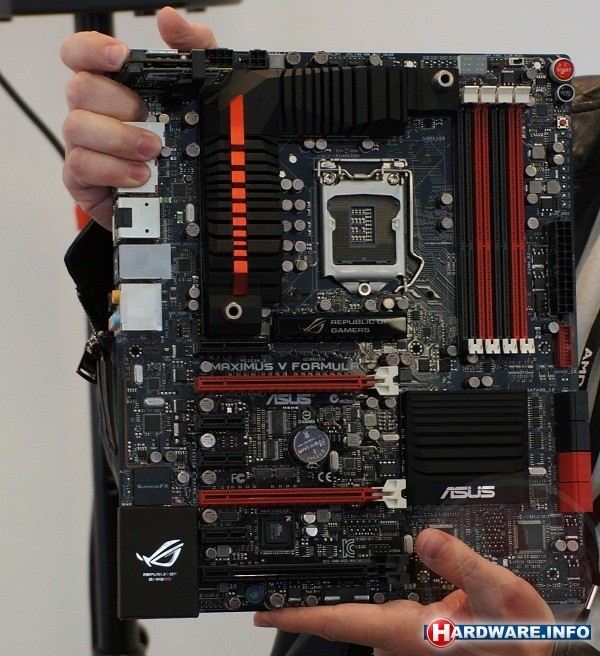

Op de Roemeense website Lab501 troffen we een aantal foto's aan van een nieuw moederbord dat ASUS op de CeBIT heeft tentoongesteld, de Maximus V Formula. Dit bord is de tegenhanger van het luxe Rampage IV Extreme bord, maar dan op het goedkopere 'Sandy Bridge' platform met het kleinere socket LGA 1155 en dual-channel aansturing voor het geheugen. De Maximus V Formula komt al in april op de markt en is gebouwd rondom de nieuwste Z77 chipset van Intel. Deze chipset biedt een ingebouwde 4-poorts USB 3.0 controller, waardoor er minder of geen losse USB 3.0 chips nodig zijn.

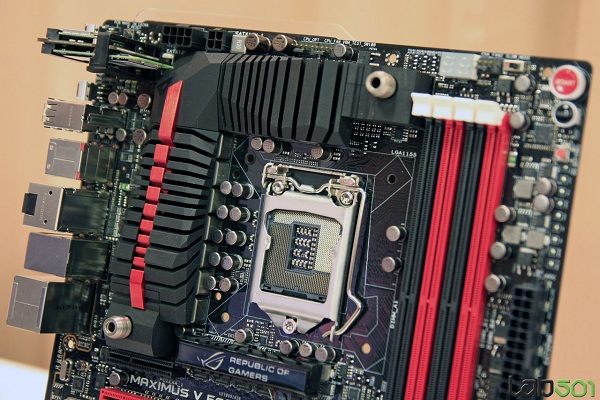

De Maximus V Formula is speciaal ontworpen voor overklokker, wat ook te zien is aan de krachtige 8+4 fase stroomvoorziening voor de processor met een achtpins én een vierpins 12V aansluiting. Ook heeft het bord een extra molex aansluiting aan de onderkant, om de videokaarten van extra energie te voorzien. Het bord heeft drie PCI-Express x16 sloten voor videokaarten, waarvan het onderste slot door de chipset wordt aangestuurd en dus wat minder bandbreedte heeft. In combinatie met een moderne 'Ivy Bridge' generatie processor werken de bovenste twee sloten volgens de 3.0 specificatie, met 2x zoveel bandbreedte als met PCI-Express 2.0 mogelijk is. Zo komen ook high-end videokaarten als de Radeon HD 7900 serie (en de dual-GPU variant daarvan die nog moet komen) niets tekort.

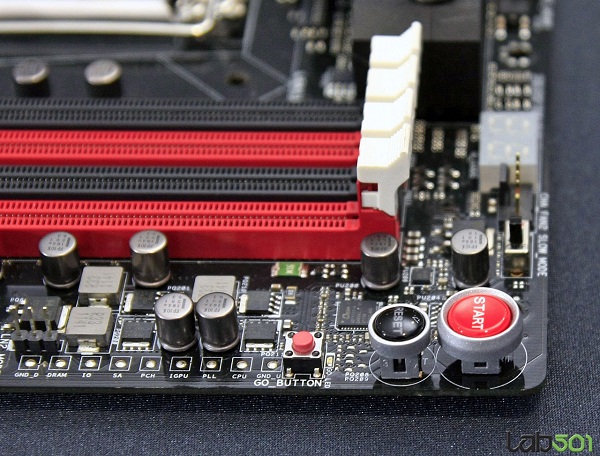

Het bord heeft een strakke zwart-rode kleurstelling, waar ook de frontpanel USB 3.0 header aan onderworpen is. Normaal is blauw de kleur van USB 3.0, maar ASUS kiest bij dit bord terecht voor rood om de kleuren harmonieus te houden. Het bord heeft acht SATA aansluitingen, waarvan er vier werken op de 6 Gbps snelheid. Rechtsbovenin is een zone ingericht voor overklokkers, met alle knopjes, schakelaartjes en voltagemeetpunten die je als overklokker bij de hand wilt hebben. Ook het statusdisplay is hier geplaatst, waardoor deze makkelijk af te lezen is.

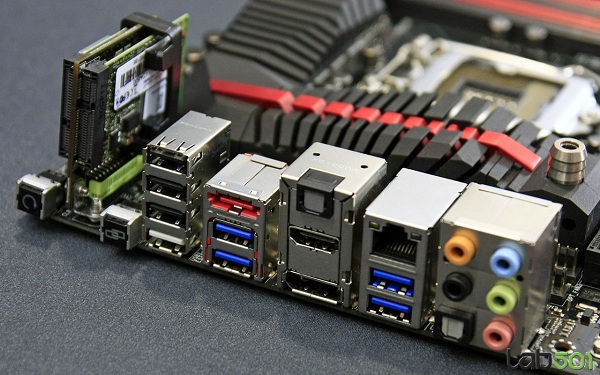

Opvallend zijn de stangpilaren op de chipsetkoeling, blijkbaar heeft ASUS het koelblok ook al geprepareerd voor waterkoeling. In plaats van dure op maat gemaakte waterkoelblokken voor de chipset kunnen overklokkers hier gewoon hun bestaande waterkoelset op aansluiten. Het I/O paneel is ook aardig compleet met onder meer 3x USB 2.0 en 4x USB 3.0, 7.1 analoge en digitale audio, een Gigabit LAN connector, de ROG Connect aansluiting, een eSATA poort en een HDMI en DisplayPort monitor-uitgang. Tenslotte treffen we linksboven op het moederbord een klein insteekkaartje aan, waarop twee mSATA modules geplaatst kunnen worden.
Nieuw overklokkersbord van ASUS: de Maximus V Formula met Z77 chipset
Bron: Lab501
