Vorige week liet Zotac nog weten te werken aan een extreme GeForce GTX 680 videokaart met een core klokfrequentie van 2 GHz. Inmiddels is duidelijk geworden dat de woorden verkeerd zijn geinterpreteerd en dat de Zotac medewerker een kloksnelheid van 1,2 GHz bedoelde. De foto's van een nieuwe GTX 680 van Zotac zouden wel eens van die van het betreffende 1,2 GHz model kunnen zijn.

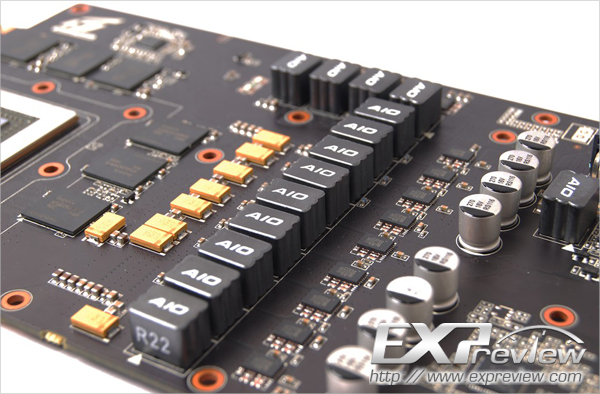

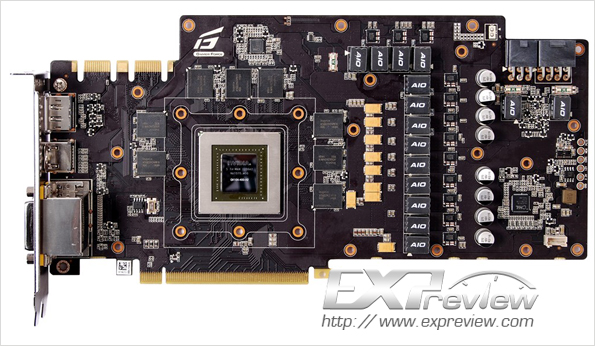

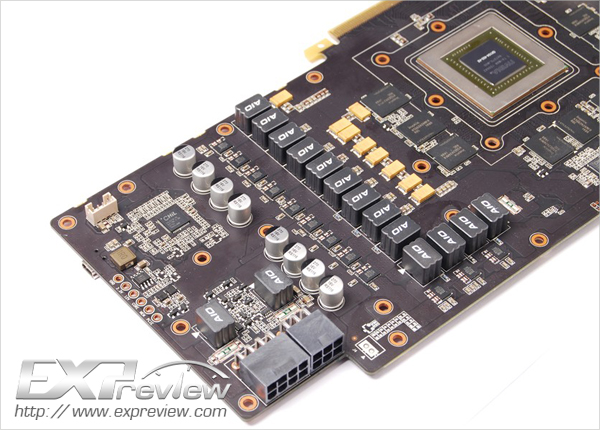

We hebben het over de GeForce GTX 680 Extreme Edition, een kaart die alles in huis heeft om het maximale uit de 'GK104' GPU van nVidia te halen. Zo heeft Zotac een compleet nieuwe printplaat ontworpen, één die aan de zijkant wat breder is om plaats te maken voor een krachtige 12+1 fase stroomvoorziening en die verder volledig is toegespitst op één doel: maximaal overklokken. De stroomvoorziening begint bij een zespins en een achtpins stroomaansluiting, daar waar het referentiemodel van nVidia beperkt blijft tot een dubbele zespins aansluiting. Daarna komt de 12-fase stroomvoorziening, die is uitgerust met hoogwaardige tantalum condensatoren en de meer traditionele solid-cap condensatoren. De platte condensatoren die het dichtst bij de GPU zitten zouden het isoleren van de kaart wat makkelijker moeten maken.
Zotac GTX 680 Extreme Edition

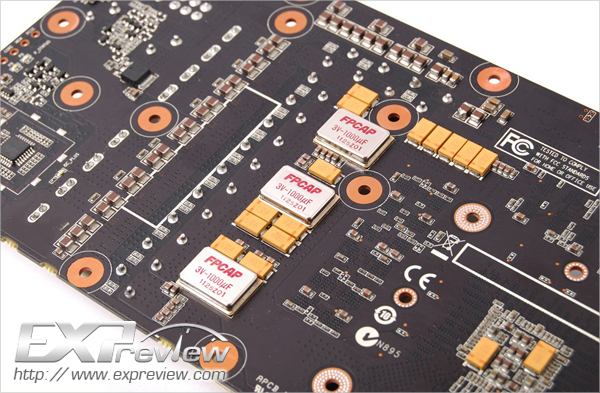

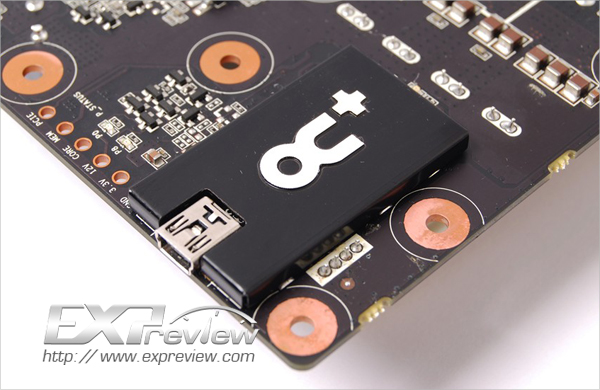

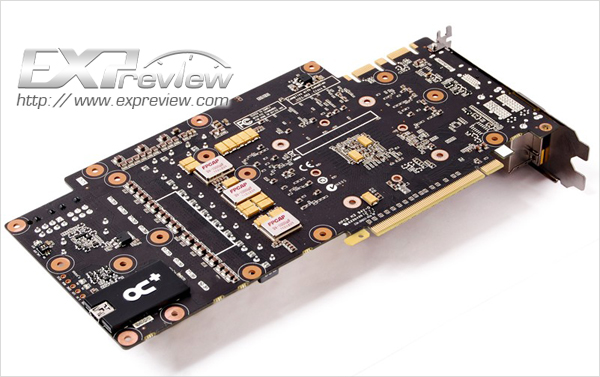

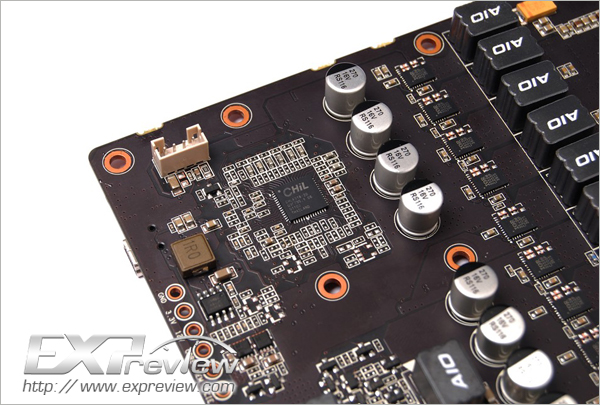

Tussen de stroomvoorziening en de GPU zijn vervolgens ook nog drie FPCAP condensatoren geplaatst, die de laatste rimpels gladstrijken in het voltage dat op de GPU wordt gezet. Zodoende is maximale stabiliteit bij het overklokken gewaarborgd. De drie FPCAP's werken met 3 volt en hebben een capaciteit van 1000μF per stuk. Een ander onderdeel dat opvalt is een soort micro-USB aansluiting aan het uiteinde van de kaart, waar een plastic kap omheen gebouwd is met de tekst OC+. Hiermee kan de videokaart worden aangesloten op een andere computer, vergelijkbaar met het 'ROG Connect' systeem van bepaalde ASUS moederborden. Met behulp van speciale software kunnen overklokkers dan realtime voltages en klokfrequenties aanpassen. Voor het aansturen van de voltages gebruikt Zotac een chip van CHiL, de CHL8318.

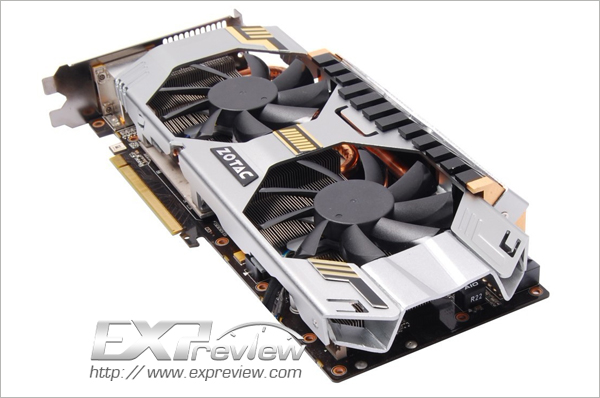

Om niets aan het toeval over te laten zegt Zotac ook te kiezen voor handgeselecteerde GPU's en Hynix GDDR5-geheugenchips. Handig, want een ondermaatse GPU zal niet kunnen compenseren voor alle extra's die Zotac op deze kaart heeft geplaatst. Tenslotte besteden we nog even aandacht aan het koelblok, want ook dat ziet er gelikt uit. Met vijf koperen heatpipes, een groot aluminium koelblok en twee 90mm ventilatoren moet deze de GPU en de geheugenchips al lekker koel houden voor een minder extreme overklok op luchtkoeling.
Wat aansluitingen betreft komt de gebruiker niets te kort met deze GTX 680 Extreme Edition, want we treffen twee SLI bruggen en de volledige set van vier monitoraansluitingen aan (2x DVI, 1x HDMI en 1x DisplayPort). De kaart blijft ook netjes binnen het dual-slot formaat. In de doos zit een frontpanel OC-module, die in een 3,5'' of 5,25'' bay geschroefd kan worden. Wanneer deze extreme GTX 680 beschikbaar komt en hoeveel deze gaat kosten is nog niet bekend.
Zotac heeft nieuwe GTX 680 Extreme Edition voor overklokkers gereed
Bron: Expreview
