De collega's van Techpowerup kregen onlangs een verrassingspakket van nVidia op de deurmat, namelijk een review sample van de GeForce GTX 690. Deze nieuwe dual-GPU kaart werd afgelopen zondag door nVidia aangekondigd, maar specificaties en benchmarks mogen voorlopig nog niet vrijgegeven worden. Dat de kaart echt bestaat blijkt onder meer uit onderstaande foto's van Techpowerup, waar het nieuwe nVidia topmodel van alle kanten scherp in beeld werd gebracht. Bijzonder was ook de houten kist waarin de videokaart werd geleverd, want die moest geopend worden met een bijpassend breekijzer. Op dat breekijzer staat het logo van nVidia, aangevuld met de tekst "for use in case of zombies or...". De doos waarschuwt voor 'weapons grade gaming power', een statement dat niet misplaatst is. De GeForce GTX 690 is namelijk de allersnelste videokaart van dit moment, uitgaande van het gegeven dat er twee krachtige GK104 videochips op zitten. De benchmarks zullen dat spoedig bevestigen.

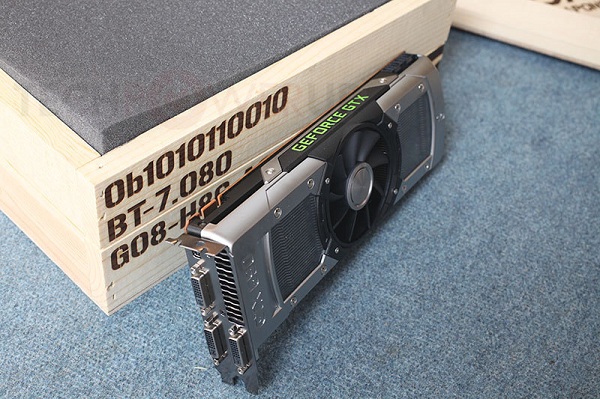

Op de zijkant van de doos staat de binaire code "0b1010110010" afgedrukt, wat zich laat vertalen naar het getal 690. Dat is ook het modelnummer van de videokaart, getuige de opdruk op het koelblok van deze grafische kaart. nVidia slaat met de GFX 690 een nieuwe richting in als het om design gaat, want de zwarte plastic kap die we de laatste jaren steeds zagen heeft plaats gemaakt voor een geheel metalen constructie met plexiglas elementen die de heatsinks afdekken. Dit ontwerp geeft de kaart een luxe uitstraling, wat ook wel mag voor de verkoopprijs van $999 / €989 inclusief BTW. Daarmee zou het ook de duurste 'reference' videokaart worden sinds de GeForce 8800 Ultra, een model dat destijds voor meer dan €700 van eigenaar wisselde.
De GeForce GTX 690 heeft vrijwel dezelfde opbouw als de GeForce GTX 590, want ook dit model heeft een in het midden geplaatst ventilator, twee GPU's aan de zijkanten, twee achtpins stroomaansluitingen en een stroomvoorziening die de ruimte tussen de GPU's opvult. Ook de afmetingen van de kaart komen vrijwel overeen met die van de vorige nVidia dual-GPU videokaart, terwijl de Radeon HD 6990 van AMD een stuk langer en iets breder is.
De GTX 690 beschikt over drie DVI aansluitingen (waarvan 2x dual-link) en 1x mini DisplayPort, waardoor de kaart zich ook goed leent voor surround gaming met drie of vier monitoren. Een SLI brug maakt het mogelijk om een tweede GTX 690 aan te koppelen, zodat de rekenkracht van vier GK104 videochips gecombineerd kan worden. Jammer genoeg houdt nVidia vast aan 2 GB per GPU, want op deze GTX 690 treffen we in totaal 4 GB GDDR5-geheugen aan. Dit is ruim voldoende geheugen voor gamen op één Full HD scherm, maar wie veel hogere resoluties wil draaien zal in bepaalde games op den duur tegen beperkingen aanlopen. Voor de stevige adviesprijs die nVidia vraagt hadden we wel iets meer geheugen op deze kaart willen zien. Naar alle waarschijnlijkheid komt AMD's dual-GPU kaart met 3 GB per GPU, een ruimere marge die beter afgestemd is op de nieuwste en of toekomstige games.
De GTX 690 heeft een 10-fase stroomvoorziening, die aan de voorkant van de kaart gekoeld wordt door een soort metalen heatspreader. De GPU's hebben elk een eigen heatsink met een koperen basis. Mogelijk is hier vapor chamber technologie toegepast, omdat de kaart met een TDP van 300 watt wel wat hitte zal afgeven. De achterkant van de kaart is niet voorzien van een backplate. De grote ventilator in het midden blaast lucht door de heatsinks heen, waarbij een gedeelte van de warmte terug in de kast wordt geblazen. Dit ontwerp geeft een meer gebalanceerde koeling van de twee GPU's, maar vereist wel een goede airflow in de behuizing. Iemand die een kaart als deze kan veroorloven zal daar vast wel over nagedacht hebben.
Vanaf 3 mei komen de eerste benchmarks van de GTX 690 online. Het is nog even wachten op het antwoord van AMD, de concurrent die een aantal generaties op rij de eerste was met een dual-GPU videokaart. Onderstaande foto's zijn van Techpowerup, de video onderaan het bericht is van Motherboards.org.
Houten kistje

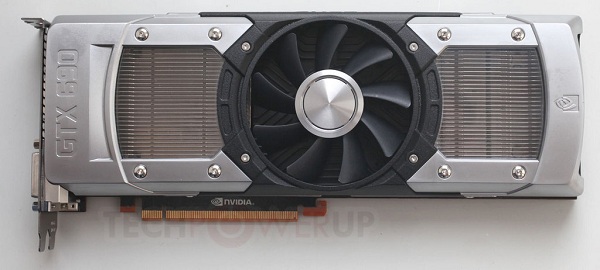

Voorkant GTX 690

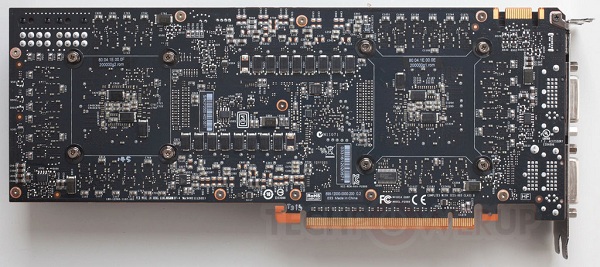

Achterkant GTX 690

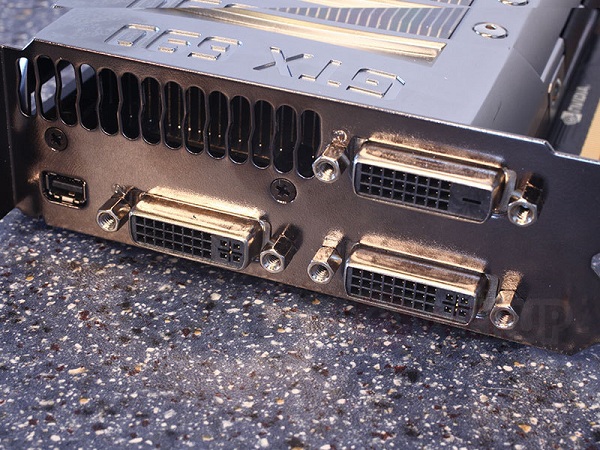

Drie DVI uitgangen ..

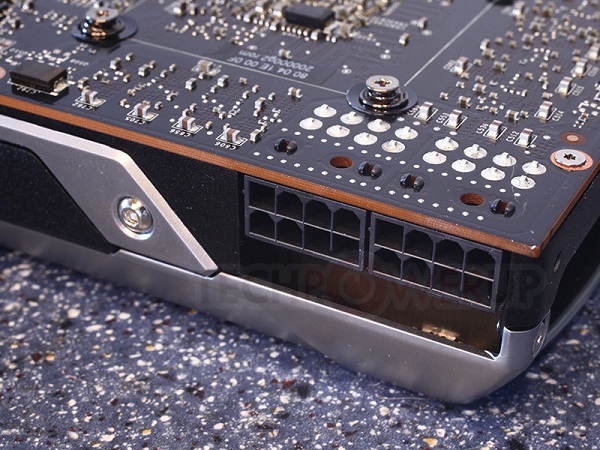

.. twee 8-pins stroomaansluitingen ...

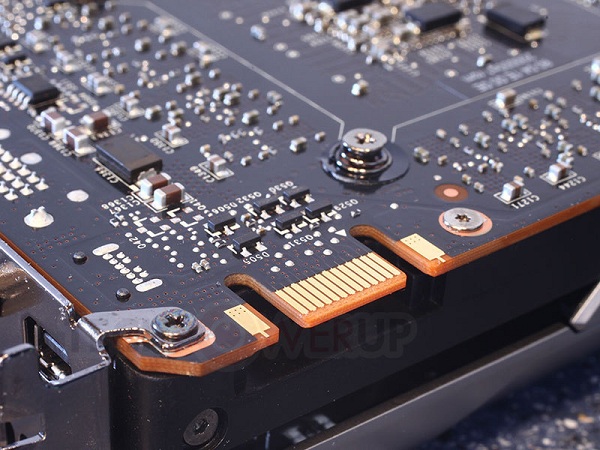

... en één SLI connector

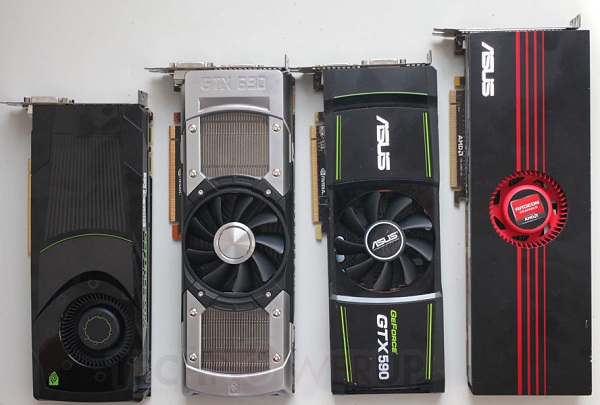

vlnr: GeForce GTX 680, GTX 690, GTX 590 en Radeon HD 6990
Afbeeldingen via Techpowerup
Op deze plaats stond content van een externe website, deze is verwijderd om ongewenste tracking-mogelijkheden te voorkomen.
Video van Motherboards.org

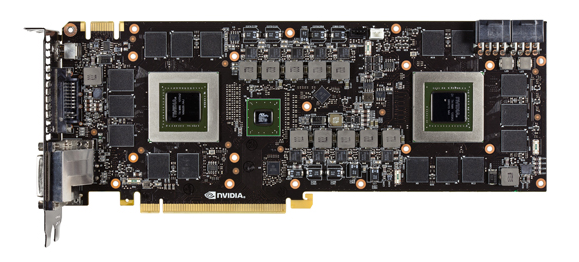

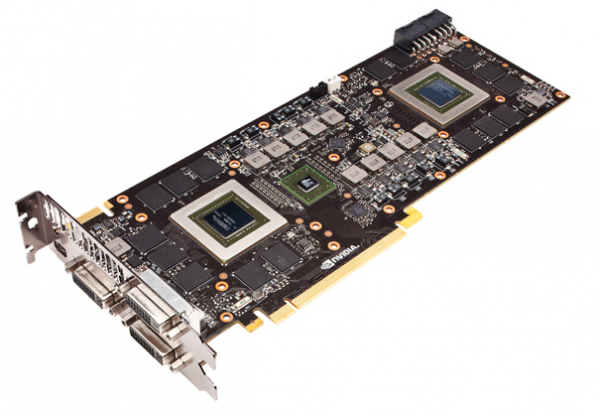

Update [23:05]: Er zijn ook afbeeldingen opgedoken van de kale printplaat, waarop de layout van de kaart goed te zien is met de twee GPU's, de PCI-Express 3.0 controller en de 10-fase stroomvoorziening. Deze plaatjes zijn via Anandtech.
GTX 690 printplaat op de foto gezet (Bron: Anandtech)
Bron: Techpowerup
