iPhone 5s ontleed: A7-chip van Samsung, M7 van NXP, 6/10 reparatiescore

Het is bijna een jaar geleden dat we berichtten dat de zakelijke relatie tussen Apple en Samsung een dieptepunt had bereikt. Hoewel het woord 'breuk' nog net niet genoemd werd, was het wel duidelijk dat Apple niet langer van Samsung afhankelijk wilde zijn voor de productie van de chips voor zijn producten. Ondanks de berichten dat Apple hiervoor een nieuwe partner zou hebben gevonden in TSMC, en dat het zelfs een eigen fabriek zou hebben aangekocht, blijkt dat het kloppend hart van de iPhone 5s toch weer door Samsung gefabriceerd is.

Dit nieuws wordt door verschillende media gemeld op basis van een rapport van Chipworks en dat in samenwerking met de techneuten van iFixit tot stand is gekomen. Op basis van fysieke vergelijkingen en foto's die gemaakt werden met behulp van een elektronenmicroscoop, kwam deze conclusie tot stand. Laatstgenoemde kiekjes verraden bovendien dat er sprake lijkt van een die shrink ten opzichte van de vorige A6-chip. Het is niet onwaarschijnlijk dat Samsung hetzelfde 28 nm HKMG proces dat het voor zijn eigen Exynos 5410 gebruikt, toegepast heeft voor de A7.

Chipworks heeft verder ook meer technische details over de M7-co-processor weten te ontrafelen. Deze chip, die verantwoordelijk is voor het continu bijhouden en analyseren van gegevens afkomstig van de versnellingsmeter, gyroscoop en digitaal compas, blijkt afkomstig van het Nederlandse NXP. Om precies te zijn gaat het om de NXP LPC1800, een Cortex M3-gebaseerde microcontroller.

De iPhone 5s heeft overigens een 6 als reparatiescore gekregen van de experts van iFixit, een punt lager dan zijn voorganger. De telefoon scoort punten op de vervangbaarheid van het scherm, maar liet wat steekjes vallen wat betreft de vastgelijmde accu. Verder is de nodige voorzichtigheid geboden met de vingerafdruklezer, en vermoeilijkt het gebruik van pentalobe schroefjes het gehele ontleedproces.

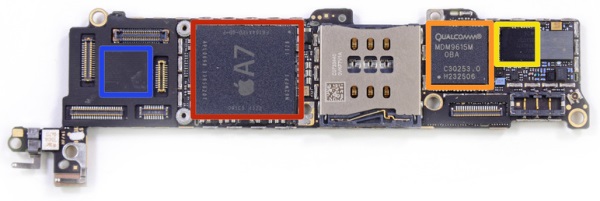

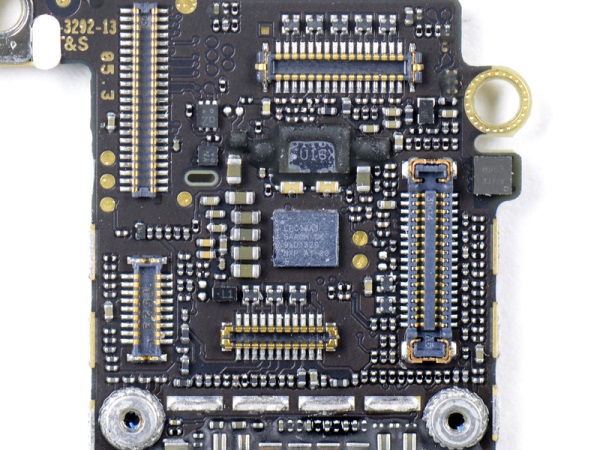

De Apple A7 (rood) en M7-controller van NXP (blauw boven; uitvergoting onder)

Bronnen: Chipworks, iFixit

---
