Eerder deze maand publiceerde een Chinese site al wat vage foto's, maar vandaag mogen we jullie de Haswell Refresh-lineup van ASUS helemaal laten zien. Twee weken geleden waren we op een evenement van de moederbordenfabrikant waar alle Z97-moederborden werden gepresenteerd.
Republic of Gamers

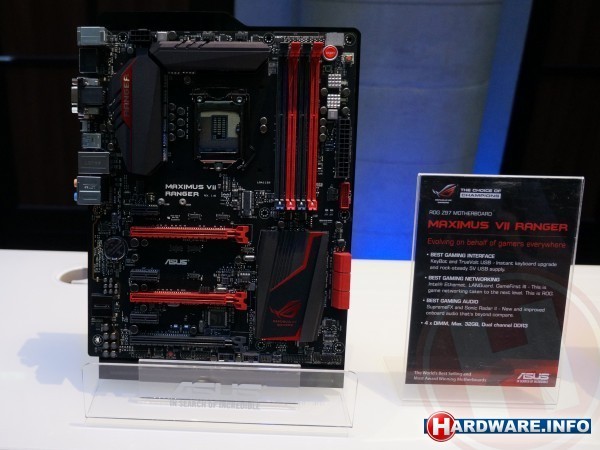

Maximus VII Ranger
ASUS wil de ROG-serie ook bereikbaar maken voor kopers met een beperkter budget en komt daarom met de Ranger. Dit ATX-bord heeft een wat minder spectaculaire CPU-stroomvoorziening en minder SATA-aansluitingen dan de modellen die we al kennen, maar wel de ROG-specifieke features zoals SupremeFX-audio en GameFirst-technologie voor de Intel-netwerkcontroller. Alleen de eerste twee PCI-Express 3.0 x16-sloten zijn verbonden met de CPU (x8/x8 bij CF/SLI), de derde sleuf heeft eigenlijk maar vier lanes afkomstig van de chipset. Onder de socket zit een M.2-slot voor een SSD. De adviesprijs van de Ranger is nog niet bekend.

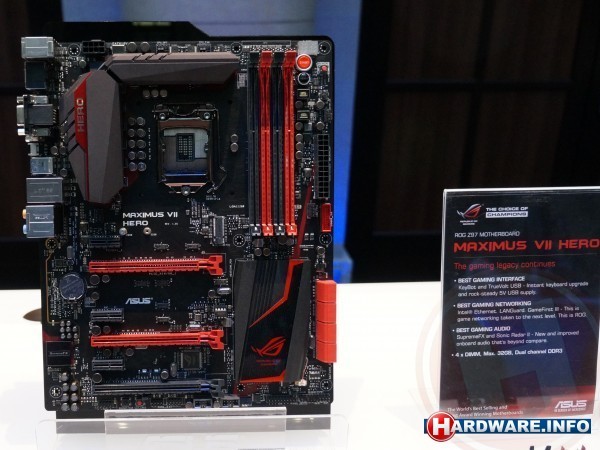

Maximus VII Hero
De Hero lijkt erg op de Ranger, maar heeft twee extra SATA-aansluitingen en een 12-fasen stroomvoorziening. Ook zit er een resetknop op het bord, waar de Ranger alleen een powerbutton heeft. De adviesprijs is 230 dollar.

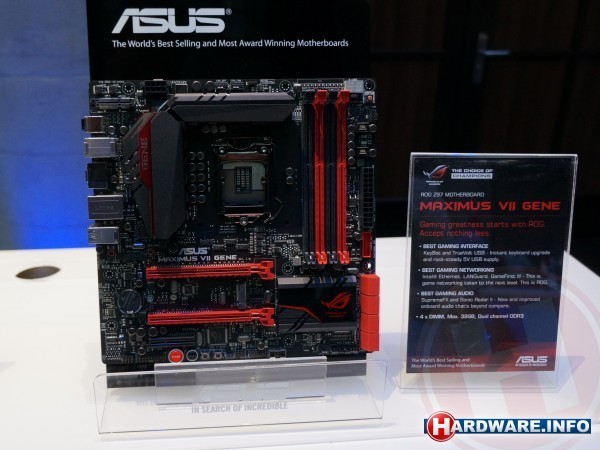

Maximus VII Gene
Ook ASUS' Micro-ATX-bord in de ROG-reeks is weer van de partij, dit bordje heeft acht SATA-poorten en een paar altijd handige hardwarematige knopjes. Tussen de twee PCI-Express 3.0 x16-sloten zit een M.2-slot. De Gene is tien dollar goedkoper dan de Hero.
The Ultimate Force

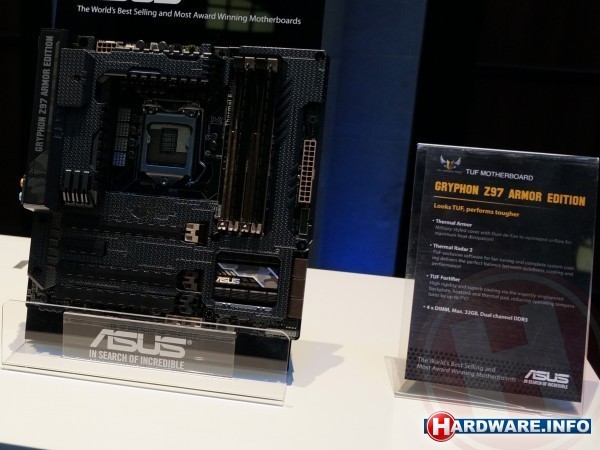

Sabertooth Mark 1 en Mark 2, Gryphon Z97 en Gryphon Z97 Armor Edition

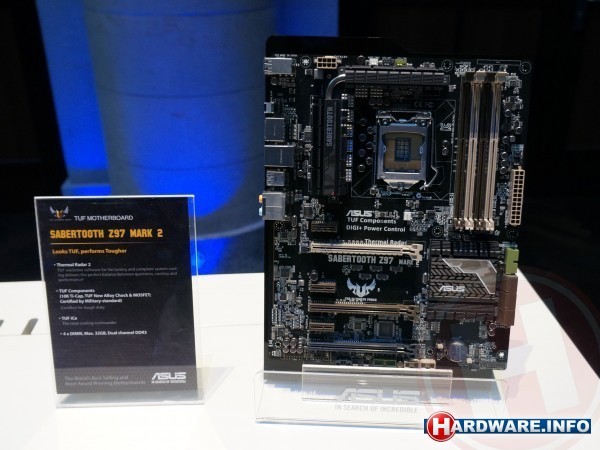

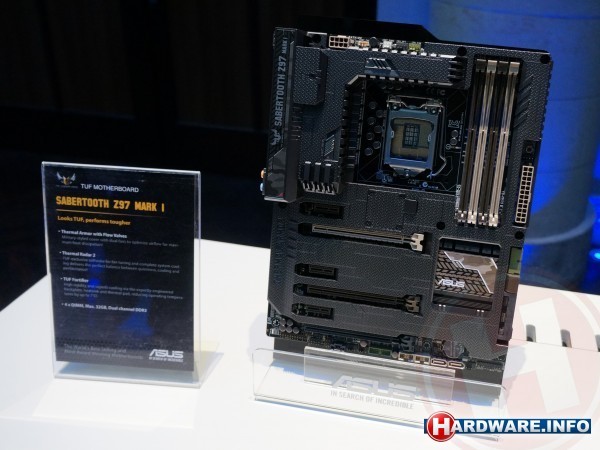

Het TUF Sabertooth-moederbord komt er dit keer in twee varianten, namelijk een Mark 1 met de kenmerkende cover en de Mark 2 zonder die kap. De Sabertooth is uitgerust met een 8-fasen stroomvoorziening en zes SATA 6 Gbit/s-aansluitingen, terwijl een M.2-slot opvallend genoeg ontbreekt. Daarvoor is een SATA-Express-connector in de plaats gekomen. Ook de Gryphon Z97, de Micro-ATX-versie, is er met en zonder de Thermal Armor.
We vinden twee USB 3.0-headers terug op de Sabertooth, waarvan er één gekanteld naast de SATA-connectors is geplaatst. Dat is een stuk handiger dan de klassieke plaats aan de onderkant, want negen van de tien keer moet die kabel toch echt naar het frontpanel toe.
ASUS besteedt veel aandacht aan het aansturen van je fans bij deze borden. Een klein ventilatortje bij je I/O-paneel zorgt niet alleen voor actieve koeling van de VRM's, maar heeft ook een de-dust-feature die de fan de eerste paar seconden na het booten andersom laat draaien. Daardoor wordt stof uit de kast geblazen. Een ICe-controller is verantwoordelijk voor de aansturing van alle fans op de nieuwe TUF-borden. Hij zou data van twaalf onboard-sensoren gebruiken en kan ook de fans van compatibele ASUS-videokaarten aansturen.
De Gryphon Z97 gaat 170 dollar kosten, terwijl de adviesprijzen van de Sabertooth Mark 1 en Mark 2 vastgesteld zijn op respectievelijk 250 en 180 dollar.
Z97-reeks

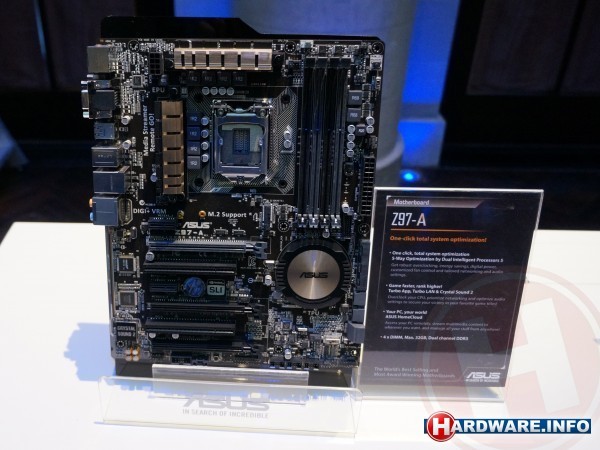

De Z97-A heeft een adviesprijs van 150 dollar en beschikt onder andere over M.2 en SATA-Express. Het ATX-bord is SLI-gecertificeerd en heeft drie PCI-Express 3.0 x16-sloten, tweemaal PCI en nog eens twee x1-sleuven.

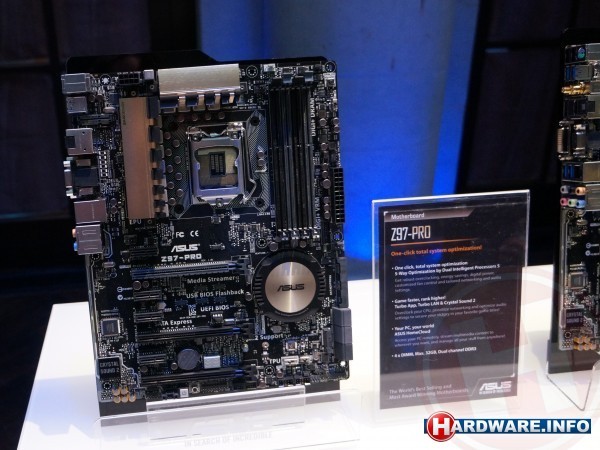

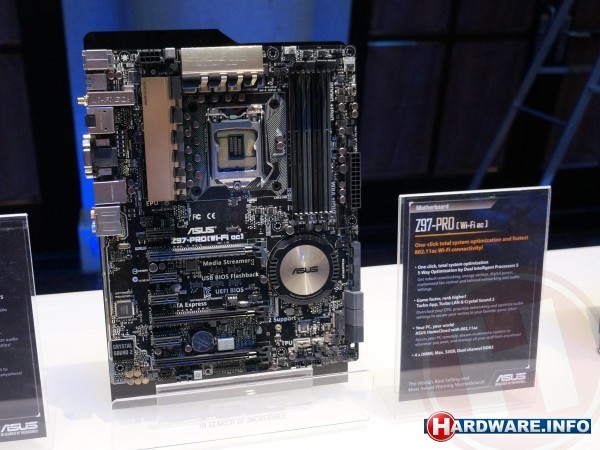

Met 220 dollar is de Z97-Pro een stuk duurder, maar daar krijg je ook wat voor terug. Dit bord heeft een 12-fasen VRM en is voorzien van SATA-Express en M.2. Er komen versies met en zonder geïntegreerde 802.11ac.

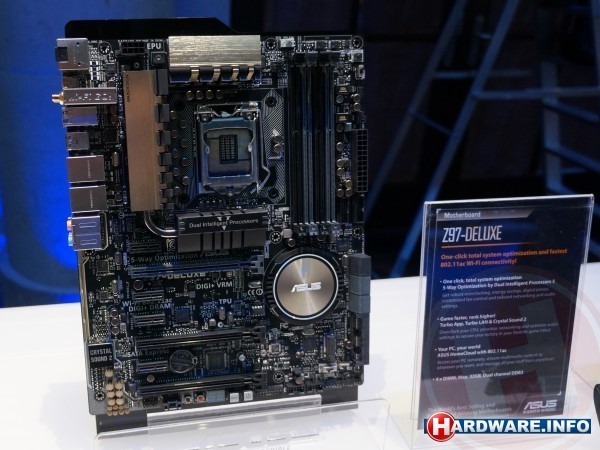

Als je 290 of zelfs 400 dollar stuk wilt slaan voor een moederbord, ben je bij de Z97-Deluxe aan het juiste adres. Dit bord heeft twee ethernet-aansluitingen, M.2, SATA-Express, tien keer SATA 6 Gbit/s en de duurste versie is ook nog voorzien van NFC Express 2 en 802.11ac.

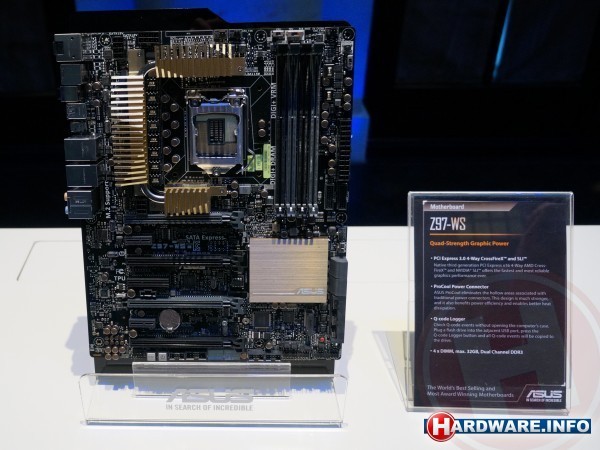

Dan hebben we nog de Z97 WS, die dankzij een PLX-chip over vier volwaardige PCI-Express 3.0 x16-sloten beschikt en daarmee gecertificeerd is voor zowel 4-way SLI als CrossFire. De feature-load houdt daarmee niet op: 2x SATA-Express, M.2, een logger die foutcodes direct zelfstandig naar een USB-stick kan wegschrijven en een 8-fasen stroomvoorziening. Een adviesprijs van dit bord hebben we nog niet.

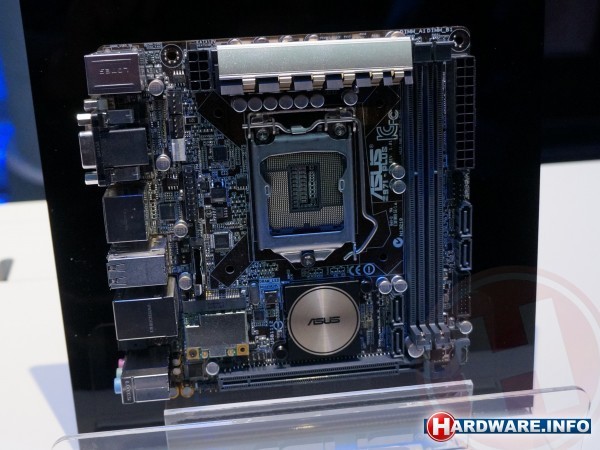

Ten slotte de Z97I-Plus, een Mini-ITX-bordje met een mini-PCI-Express-slot voor een WiFi-kaartje en een M.2-slot op de achterkant van de printplaat.
We mogen ook nog een H97I-Plus, H97M-E, H97M-Plus, H97-Plus, Z97-M Plus, Z97-K en Z97-C verwachten, met adviesprijzen die uiteenlopen van 105 tot 140 dollar. Die stelde ASUS helaas nog niet tentoon. Vanaf 11 mei zijn de Haswell Refresh-processors en de bijbehorende nieuwe moederborden verkrijgbaar.
