Intel Z690: de zeven goedkoopste Alder Lake-moederborden op een rijtje

Gigabyte Z690 UD (AX, DDR4)

Vervolgens is er de Z690 UD-lijn van Gigabyte, waarvan drie verschillende uitvoeringen in het lijstje zijn terug te vinden. De AX-variant onderscheidt zich van de reguliere editie door het gebruik van wifi, de ddr4-uitvoering is dan weer gericht op gebruikers die nog niet met ddr5 aan de slag willen gaan. Net zoals bij MSI het geval is, zijn deze modellen buiten de voorgenoemde eigenschappen identiek aan elkaar.

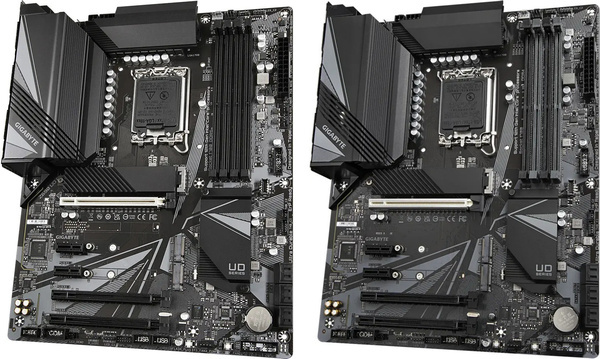

De Z690 UD (links) naast de Ddr4-uitvoering.

De Z690 UD-borden zijn uitgerust met een stroomvoorziening van 16 (60A) +1+2 fasen. Er zijn wederom vier dimmsloten, met ondersteuning voor maximaal ddr5-6000 en ddr4-5333 (afhankelijk van het ondersteunde geheugentype). De processor krijgt stroom via een 8-pins en 4-pins stekker, voor het moederbord is de standaard 24-pins connector aanwezig.

Op het gebied van uitbreidingsopties zijn er drie pcie x16-sloten, waarvan het bovenste pcie 5.0-snelheden biedt. Daarnaast zijn er nog eens twee pcie 3.0-sloten met Gen 3.0-snelheden. Voor nvme-ssd’s zijn er drie m.2-sloten, het bovenste slot maakt gebruik van een heatsink. Tussen het onderste x16-slot en de zes 6gbps-sata-poorten bevindt zich de Q-Flash Plus-knop. Hiermee kunnen gebruikers het bios updaten, ook zonder geïnstalleerde processor of geheugenmodules.

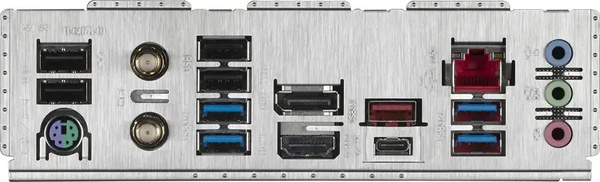

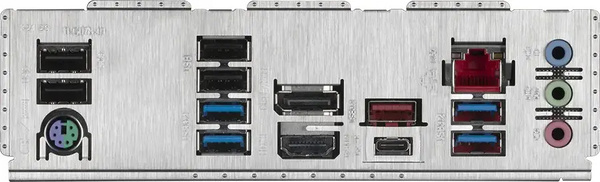

Qua i/o voorziet Gigabyte vier usb 2.0- en nog eens vier usb 3.0 type-a-poorten. Wie nood heeft aan een hogere doorvoersnelheid, kan gebruikmaken van de snellere usb 3.2 Gen 2 type-a- en usb 3.2 Gen 2.2 type-c-connectoren (respectievelijk 10 en 20 Gbps). Beeld en geluid worden verzorgd door een displayport 1.2- en een hmdi 2.1-poort, samen met drie 3,5mm-audiopoorten (Realtek-codec). Alle Z690 UD-modellen bevatten een ethernetpoort van 2,5 gigabit – de AX-editie biedt bovendien wifi 6. Tenslotte is er ook een ps2-poort van de partij.
