Gigabyte GA-EP45-UD3P quick-test

GA-EP45-UD3P

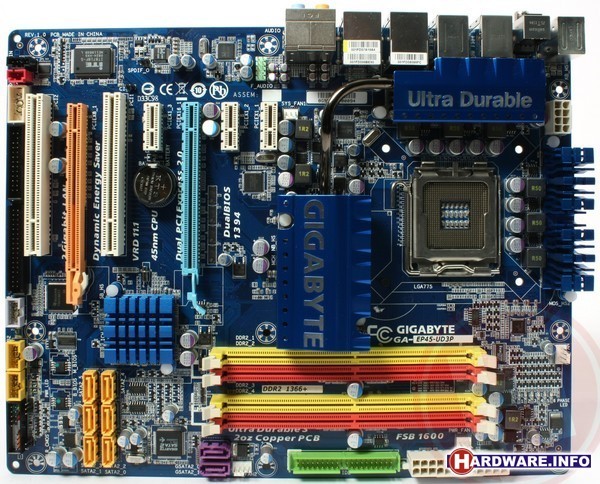

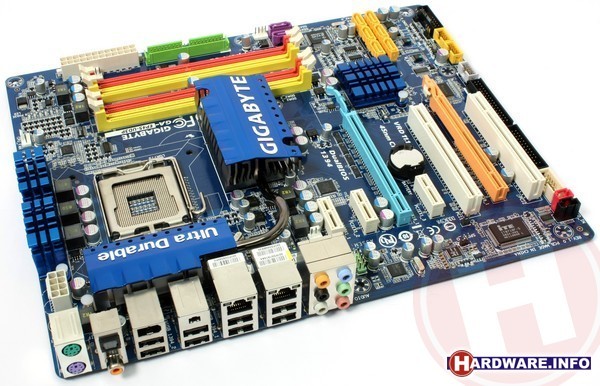

Wij gingen aan de slag met het GA-EP45-UD3P, de meest luxe variant van het drietal Ultra Durable 3 moederborden. Zodra we het bord uit de doos halen, valt meteen op dat men voor een nieuwe kleurstelling heeft gekozen. Imposante koperen koelconstructies heeft tegenwoordig bijna iedereen wel en vandaar dat Gigabyte nu heeft gekozen voor donkerblauw en grijs voor haar koelblokken. De blauwe PCB en kleurrijkke connectoren geven het bord wel direct het oude, vertrouwde Gigabyte uiterlijk.

Het moederbord is zoals gezegd gebaseerd op de Intel P45 chipset, welke men heeft gecombineerd met een ICH10R south bridge. Qua geheugen is er gekozen voor DDR2, waarvoor vier sloten voorhanden zijn. Gigabyte geeft aan dat de Ultra Durable 3 technologie probleemloos overklokresultaten tot DDR2 op 1366 MHz en hoger mogelijk moet maken. Op het bord vinden we verder twee videokaartsloten met ondersteuning voor ATI Crossfire. Verder uitbreiden kan met twee keer PCI en drie keer PCI-Express x1.

De zes SATA300-poorten van de ICH10R south bridge zijn aangevuld met twee extra aansluitingen verzorgd door een JMicron controller. Onboard eSATA moet het bord missen, maar Gigabyte levert wel een bracket mee om twee van interne SATA-pooorten om te toveren tot eSATA.

Het bord heeft verder dual Gigabit LAN met twee energiezuinige Realtek RTL8111C PCI-Express chips. Een Texas Instruments chip voorziet het bord van Firewire ondersteuning. De 7.1-kanaals audio uitgang wordt aangestuurd door de door Gigabyte gekoesterde Realtek ALC889A codec met meer dan uitstekende geluidskwaliteit. Het bord heeft zowel een coaxiale als optische digitale uitgang die naar wens kan worden gebruikt met Dolby Digital Live. Achterop vinden we een achttal USB 2.0 poorten en met interne connectors wordt het totaal aantal op 12 gebracht. Een typische Gigabyte functionaliteit als Dual BIOS mag natuurlijk niet ontbreken. Wat we helaas wel moeten missen zijn onboard power- en resetknoppen; die goedkope extra op veel borden zijn we inmiddels erg aan gehecht.

Rondom de CPU-socket vinden we een zes fase CPU-stroomvoorziening met Dynamic Energy Saver technologie: een speciale controller chip kan de fases dynamisch in- en uitschakelen, zodat het bord altijd zo efficiënt mogelijk werkt. Zes LED's naast de geheugensloten tonen telkens aan hoeveel fases er in gebruik zijn.

Qua BIOS mogelijkheden heb je als overklokker weinig te klagen. Alle bekende tweak-opties zijn voorhanden en het bord zit ruim in de voltages. Het CPU-voltage gaat tot 2.3V, het geheugenvoltage tot 3.04V en de chipset tot 2.0V. Alleen het aanmaken van profielen is iets dat we moeten missen in de BIOS.
