EVGA X58 SLI Classified quick-test

Het bord

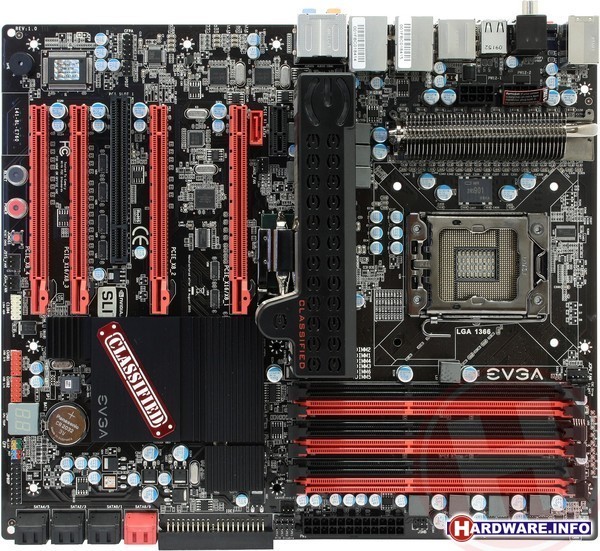

Dankzij een zwarte PCB en louter rode en zwarte connectors maakt de Classified direct een gevaarlijke indruk, zodra je het bord uit z'n doos haalt. Op het bord vinden we een zestal DDR3 geheugenslots en verder een viertal PCI-Express x16 sloten - waarop dankzij een extra nVidia NF200 chip 48-lanes beschikbaar zijn - één keer PCI-Express x1 en één keer PCI. Het bord heeft negen SATA300 aansluitingen en één externe eSATA aansluiting. Zes van de interne connectors zijn verbonden met de ICH10R south bridge, de overige vier SATA-poorten worden aangestuurd door twee JMicron JMB362 chips.

Voor het geluid maakt EVGA gebruik van onovertroffen Realtek ALC889A codec-chip. Firewire is verzorgd door een Texas Instruments TSB43AB23 controller. Verder heeft het bord twee Gigabit LAN-aansluitingen, aangestuurd door Realtek RTL8111C chips.

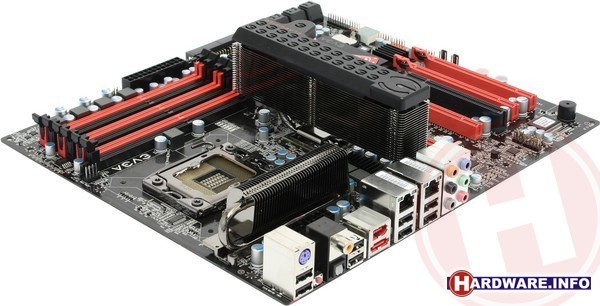

Tot zover de basis uitrusting, het gaat natuurlijk om de speciale overklokmogelijkheden die het Classified bord biedt. Wat direct opvalt is de gigantische koeler die EVGA op de north bridge heeft gezet. Achter de socket vinden we een 10 fase digitale PWM die de juiste spanningen aan de processor toevoert. Een speciale, platte condensator die zeer dicht bij de socket is geplaatst moet zorgen voor exta stabiele voltages. Voor de geheugenmodules is er een vier fase stroomvoorziening, voor de chipset zijn er drie fases.

Volgens EVGA maakt men gebruik van een speciale socket waarbij er meer goud in de pinnen is verwerkt, waardoor een nog betere verbinding tussen processor en moederbord wordt bewerkstelligd. Verder uniek is dat er twee 8-pin stroomconnectors achter de socket te vinden zijn. Mocht je een voeding hebben die twee van deze connectors heeft, dan kun je de stroomtoevoer op die manier uit meerdere rails halen en ervoor zorgen dat er minder stroom door een enkele printbaan op het bord hoeft te gaan, dat alles om de stabiliteit op extreem hoge klokfrequenties te garanderen.

Een HEX-display op het bord laat je als overklokker weten waar je de fout moet zoeken als het bord niet wil booten. Onboard power- en resetknoppen ontbreken natuurlijk niet. Prettig is dat de BIOS-chip van het moederbord in een speciale socket zit, zodat je deze - mocht het nodig zijn - eenvoudig kunt vervangen. Een unieke feature is dat je niet gebruikte PCI-Express x16 sloten via een jumper compleet kunt uitschakelen. Handig, want dan hoef je deze bij LN2-runs minder drastisch te isoleren.
