ATI Radeon HD 5770 / 5750 test

Juniper-chip

De Radeon HD 5770 en 5750 zijn beide gebaseerd op een nieuwe chip met codenaam Juniper. Deze chip is afgeleid van de Cypress die AMD gebruikt voor de 5870 en 5850 kaarten. Vergelijken we de specificaties van de chips, dan mogen we, zoals op de vorige pagina al gezegd, kort door de bocht concluderen dat de Juniper in feit een 'halve Cypress' is.

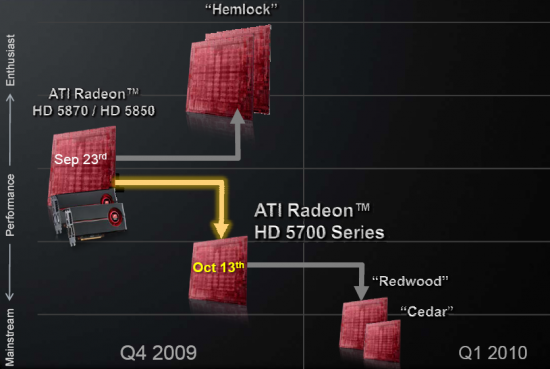

AMD's DirectX 11 chip strategie. Juniper is afgeleid van Cypress. In 2010 volgen Redwood en Cedar voor budget kaarten.

Om te beginnen: de Cypress heeft 1600 stream processing units, Juniper heeft er 800. Cypress heeft 80 texture units, Juniper heeft er 40. Cypress heeft 32 ROP-units en, je raadt het al, Juniper heeft er 16. Kortom: de nieuwe chip heeft intern exact de helft van de rekenkracht aan boord dan z'n grotere broer.

Net als Cypress biedt Juniper ondersteuning voor GDDR5 geheugen. Deze chips zijn de afgelopen jaren een stuk goedkoper geworden en kunnen zodoende inmiddels ook op mid-range kaarten worden ingezet. Waar Cypress echter een 256-bit bus naar het geheugen heeft, moet Juniper het doen met 128-bit. Opnieuw de helft dus!

Dat de chip van de nieuwe kaarten in alle opzichten de helft is van die van de 5800 kaarten, betekent ook dat er heel wat minder transistors nodig zijn. Ook hier zien we een reductie van circa 50%: Cypress had er 2,15 miljard, Juniper heeft er 1,05 miljard. Dat betekent dat de oppervlakte van de nieuwe chip ook circa de helft is van Cypress: er passen er dus twee keer zo veel op een wafer en zodoende zijn de productiekosten ook direct gehalveerd!

Interessant is het vergelijk met de RV770 chip van de Radeon HD 4800 reeks: op veel vlakken komen de specificaties van deze high-end chip uit de vorige generatie overeen met de nieuwe mid-range chip. Ook de RV770 had bijvoorbeeld 800 shader units. Het belangrijkste verschil zit 'm - naast de ondersteuning voor DirectX 11 natuurlijk - in het feit dat de nieuwe mid-range GPU zoals gezegd slechts een 128-bit geheugenbus heeft, waar de RV770 een 256-bit bus had. Dankzij de 40nm transistors is Juniper chip echter véél goedkoper te produceren dan de 55nm RV770.

Algemeen
Merk	ATI	ATI	ATI
Productnaam	Radeon HD 5750	Radeon HD 5770	Radeon HD 5870
Productcode	Radeon HD 5750	Radeon HD 5770	Radeon HD 5870
Details	Productinfo	Productinfo	Productinfo
Chip
Codenaam	Juniper	Juniper	Cypress XT
Architectuur			TeraScale 2
Rekenkernen	720 cores	800 cores	1600 cores
Kloksnelheid	700 MHz	850 MHz	850 MHz
Transistors	1050 mln	1050 mln	2150 mln
Productieprocedé	40 nm	40 nm	40 nm
Kloksnelheid shaders	700 MHz	850 MHz	850 MHz
Vertex Shader versie	5.0	5.0	5.0
Pixel Shader versie	5.0	5.0	5.0
Geheugen
Geheugengrootte	1024 MB	1024 MB	1024 MB
Type geheugen	GDDR5	GDDR5	GDDR5
Geheugensnelheid	1150 MHz	1200 MHz	1200 MHz
Geheugencontroller	128 bit	128 bit	256 bit
Functionaliteit
DirectX versie	DirectX 11	DirectX 11	DirectX 11
SLI compatible
Crossfire compatible
Geïntegreerde H.264 videodecoder
Geïntegreerde VC-1 videodecoder
Kaartontwerp
Interface	PCI-Express 2.0 x16	PCI-Express 2.0 x16	PCI-Express 2.0 x16
Extra power-connector
Type power connector(s)	PEG6	PEG6	2x PEG6
Total board power	86 W	108 W	188 W
Lengte	18.5 cm	22 cm	27.5 cm
