Gigabyte GA-X58A-UD7 test

Gigabyte GA-X58A-UD7

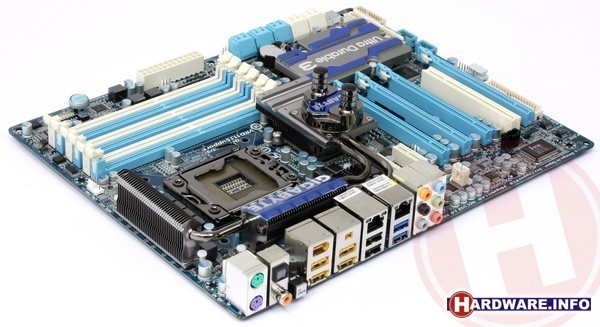

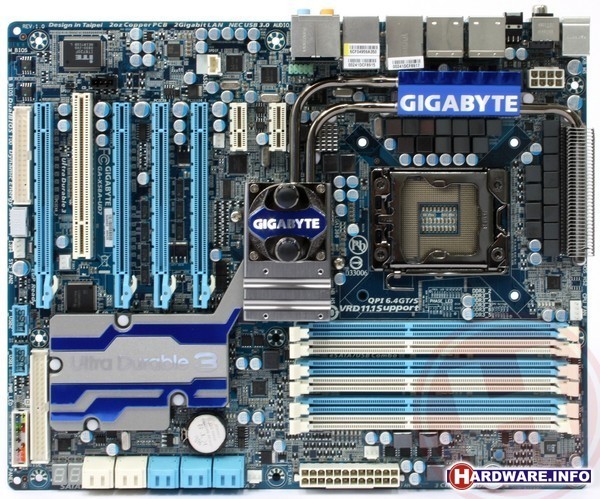

Wie een eerste blik op het X58A-UD7 bord werpt, ziet direct dat het moederbord werkelijk is volgepropt met functionaliteit. Rondom de CPU-socket vinden we een 24 fase stroomvoorziening. Een serie LED'jes geeft aan hoeveel fasen op ieder moment zijn ingeschakeld. Er zijn zes slots voor DDR3 geheugenmodules, voorzien van een drie fase voeding. Qua uitbreidingssloten biedt Gigabyte vier PCI-Express x16 sloten, die kunnen werken met 16/0/16/0 lanes (twee videokaarten) of 8/8/8/8 lanes (vier videokaarten). Het schakelen gebeurt automatisch. Daarnaast biedt het bord nog een enkel PCI-Express x1 slot en een normaal PCI-slot.

Indrukwekkend is het totaal aantal van tien interne Serial ATA poorten. De zes blauwe aansluitingen zijn afkomstig van de ICH10R south bridge. Twee witte zijn verbonden met de Marvell Serial ATA 600 controller en twee andere witte met een extra Serial ATA 300 controller.

Aan de achterzijde vinden we ook rits aansluitingen. De 7.1-kanaals audioconnectors zijn verbonden met een Realtek ALC889 codecchip, meermaals door ons uitgeroepen als de beste onboard audiocodec die je op dit moment kunt krijgen. Een door ons gemeten signaal/ruis-verhouding van meer dan 90 dB bij dit bord bewijst dat opnieuw. Voor audio zijn er verder zowel een optische als coaxiale SPDIF-uitgang, welke geschikt zijn voor Dolby Digital Live. Aan de achterzijde vinden we verder acht USB-aansluitingen, waarvan twee USB 3.0. Twee van de USB 2.0 aansluitingen zijn gecombineerd met eSATA, zodat er externe SATA-apparaten zonder eigen stroomvoorziening kunnen worden aangesloten. Verder vinden we nog Firewire-aansluitingen (eenmaal 6-pin en eenmaal 4-pin) en twee Gigabit LAN connectors, beide aangestuurd door een Realtek RTL8111D PCI-Express chip.
