Inleiding
September vorig jaar kondigde Marmitek de EasyTouch Panel10 aan, een speciale controller voor mensen die in hun huis gebruik maken van home automation producten volgens de X10 standaad. Met de EasyTouch Panel10 kun je een eigen afbeelding of foto gebruiken voor de bediening en zodoende dus een compleet eigen interface ontwikkelen voor het bedienen van alle op X10 aangesloten elektrische apparaten in huis. Hardware.Info ging kort met het product aan de slag.
Aan Home Automation in z'n algemeen en X10 in het bijzonder hebben we begin 2008 uitgebreid aandacht besteed op Hardware.Info. In het betreffende artikel zijn de mogelijkheden van home automation uitvoerig besproken. Om een goede demonstratie van home automation te geven, werden direct enkele X10 producten geïmplementeerd in het huis van uw hoofdredacteur, waarna we in onze Hardware.Info TV Digital Home Special konden tonen hoe flexibel je dankzij home automation al dan niet automatisch lampen en andere elektrische apparaten kunt in- en uitschakelen. Om de Marmitek EasyTouch Panel10 te kunnen testen, maakten we opnieuw gebruik van dezelfde opstelling.
Marmitek EasyTouch Panel10

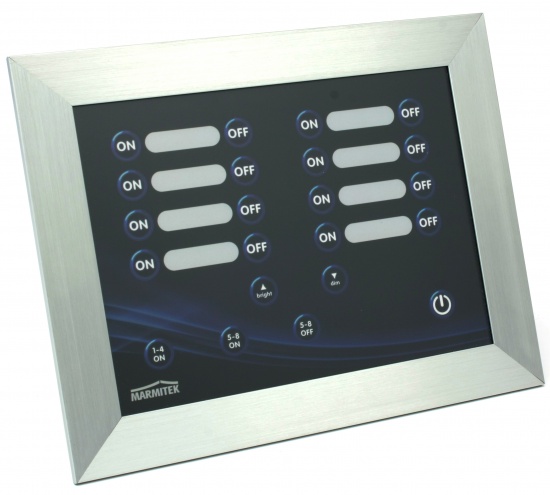

De EasyTouch Panel10 is een X10 controller in de vorm van een groot aanraakscherm met daar omheen een rand van geborsteld aluminium. In het midden kun je een zelfgeprinte afbeelding plaatsen van circa 21 bij 17 centimeter. Standaard levert Marimitek een drietal voorbeelden mee, waarmee je direct aan de slag kunt. Het idee achter de EasyTouch Panel10 is echter dat je je eigen interface ontwerpt!

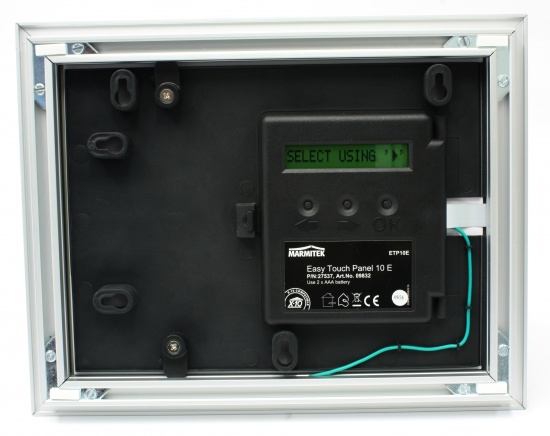

Via drie knoppen en een klein LCD-scherm achterop kun je het paneel programmeren. Het EasyTouch Panel10 bevat twee profielen, waarin je elk maximaal 30 knoppen kunt programmeren, op plekken naar keuze. Deze knoppen kunnen verschillende groottes krijgen (15x15, 25x15 en 25x25 millimeter) en uiteenlopende functies. Zo kan een knop geprogrammeerd worden om een bepaald X10 apparaat in- of uit te schakelen, maar kun je knoppen ook programmeren om lampen te dimmen of om in één keer alle lampen aan of uit te zetten. Het programmeren werkt met behulp van de bekende X10 huis- en apparaatcodes, waardoor een ontvanger bijvoorbeeld code B4 krijgt. Maximaal kun je 255 X10-apparaten in je huis opnemen.
Naast standaard knoppen kun je ook macro-knoppen programmeren. Zo'n macro-knop kan in één keer de functies van maximaal vier bestaande normale knoppen uitvoeren. Zo kun je dus bijvoorbeeld een macro maken om drie lampen in één keer aan of uit te zetten.
De EasyTouch Panel10 stuurt de commando's draadloos door via het X10 protocol. Dat betekent dat je ergens in huis een zogenaamde transceiver moet hebben om de commando's door te te kunnen geven aan X10 ontvangers die op het lichtnet zijn aangesloten. Wij testten de EasyTouch Panel10 in combinatie met Marmiteks tranceiver type TM13.
Met bijgeleverde schroeven kan de EasyTouch Panel10 eenvoudig aan de muur bevestigd worden.
