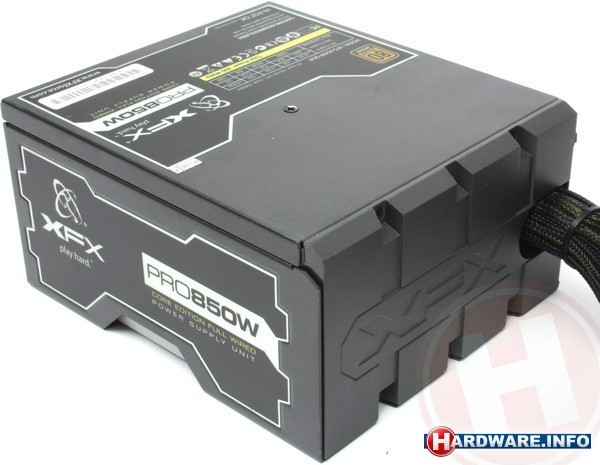

XFX Core Edition 850W Review

Single rail

Zoals eerder aangegeven beschikt deze voeding over een enkele 12V rail die een belasting van 70A aan kan. Het bedrijf geeft meerdere redenen op voor deze beslissing. Allereerst is men van mening op deze manier beter aan de wensen van overklokkers te kunnen voldoen. Die groep hardware gebruikers belast een voeding geregeld erg zwaar en wil dan ook vaak het maximale uit een voeding halen. Een single rail oplossing geeft overklokkers het meeste vermogen, aldus XFX. Een andere reden hiervoor is dat het in potentie een stabielere voeding oplevert dan wanneer er meerdere 12V lijnen gebruikt worden. Uiteraard hangt dit af van meer factoren en is het zeker niet niet zo dat een voeding met een enkele 12V lijn sowieso stabieler en betrouwbaarder is dan een exemplaar met meer 12V lijnen. Zo zijn er namelijk ook gerenommeerde voeding fabrikanten die juist pleiten voor een voeding met meerdere 12V lijnen.

XFX geeft aan dat ze ook verwachten dat een single rail oplossing minder RMA's tot gevolg heeft. Het bedrijf ziet namelijk een verband tussen een ontwerp met meerdere 12V lijnen en een hogere RMA ratio. Reden hiervoor is dat als slechts een van de meerdere 12V lijnen het begeeft de voeding uiteraard als RMA terugkomt. Je vergroot de kans op een RMA door meerdere 12V lijnen te integreren is kortweg het argument van XFX. Ook hier geldt dat verschillende fabrikanten juist weer voorstander zijn van het gebruik van meerdere 12V lijnen. Feit is wel dat een single rail oplossing in de regel goedkoper te fabriceren is wat de prijs van een voeding mogelijk kan drukken.

 Testprocedure

Voor de test maken we gebruik van de voedingentestopstelling in het Hardware.Info Testlab. Via een speciaal aansluitingsbord verbinden we de voedingen met een zestal load generators. Twee relatief simpele exemplaren gebruiken we voor het belasten van de 3,3V en 5V lijnen. Daarnaast gebruiken we een viertal regelbare Statron 3229 loads om de verschillende 12V rails te belasten. Elke load kan ruim 400 watt belasting genereren, zodat het geen probleem is om voedingen tot 1600 watt te testen.

We testen alle voedingen met belastingen in stappen van 100 watt tot aan de maximaal opgegeven belasting. Hierbij trekken we in alle gevallen gezamenlijk circa 50 Watt uit de 3,3V en 5V lijnen, de rest van de belasting komt voor rekening van de 12V rails. De reden voor deze verdeling is dat er binnen moderne PC’s vrijwel geen componenten zijn die een noemenswaardige belasting voor de 3,3V en 5V lijnen genereren. Helaas hebben we op dit moment (nog) geen mogelijkheid om de zogeheten ripple en noise waardes te meten.

Bij alle instellingen testen we of de voeding stabiel het vermogen kan blijven leveren en meten we met een Fluke multimeter direct de exacte voltages op de verschillende lijnen. Volgens de ATX-specificatie mogen deze maximaal 5% afwijken van de standaardwaardes. Met een extreem nauwkeurige Zes Zimmer LMG95 meten we bij alle instellingen het uit het stopcontact opgenomen vermogen. Daarmee berekenen we uiteindelijk de efficiëntiewaardes.

Door de voedingen aan te sluiten op een volledig passief gekoeld mid-range systeem, kunnen we de geluidsproductie bij een beperkte load meten. Hiervoor gebruiken we een decibelmeter op 10 centimeter afstand. Helaas hebben we (nog) geen mogelijkheid om de geluidsproductie met een zware belasting te meten.
