nVidia GeForce GTX 560 Ti review

GF114 chip

De nieuwe GeForce GTX 560 Ti is gebaseerd op de nieuwe nVidia GF114 GPU. Deze chip is de opvolger van de GF104, die de basis vormde voor de GeForce GTX 460. Sterker nog, in feite is de GF114 gewoon de GF104, maar dan met de nodige optimalisaties. Vergelijk het met verschil tussen de GF100 van de GTX 480 en de GF110 van de GTX 580: ook deze chips waren qua basisspecificaties identiek en verschilden op kleine details.

Die details waarin de chips verschillen zijn weer hetzelfde. Ook bij de GF114 is het nVidia gelukt om het stroomverbruik flink terug te dringen. Daarnaast zijn de transistors binnen de rekeneenheden geoptimaliseerd om op hogere klokfrequenties te kunnen werken. Een aantal kleine aanpassingen zou verder ondermeer de tesselation prestaties moeten laten toenemen.

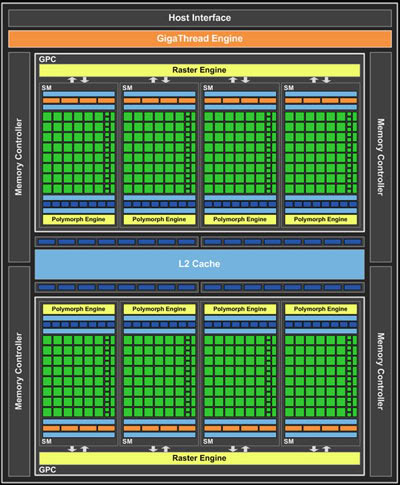

Blokschema van de GF104 en GF114 chips

Waar resulteert dat in? De GF114 is een chip met zo'n 1950 miljoen transistors, geproduceerd middels een 40 nanometer procedé. De chip bevat een achttal streaming multiprocessors, met elk 48 cores. In totaal heeft de chip dus 384 shader units, die bij de GeForce GTX 560 Ti ook allemaal zijn ingeschakeld, in tegenstelling tot de GTX 460, waar slechts 336 exemplaren waren ingeschakeld.

Elk van de 8 SM's bevat acht texture units, in totaal zijn er dus 64 beschikbaar. Iedere SM heeft verder een zogenaamde polymorph engine, die de tesselation verzorgt. Tenslotte bevat de GF114 een 256-bit GDDR5-geheugencontroller.

Qua 3D- en videomogelijkheden is de GF114 identiek aan de GF104. Dat betekent allereerst dat DirectX 11 volledig ondersteund wordt. Voor video bevat de chip hardwarematige decoders voor MPEG2, MPEG4 ASP, VC-1 en H.264. De HDMI uitgang is met de juiste drivers van het 1.4 type en dus geschikt voor 3D-televisies. De chip kan, net als alle andere courante nVidia GPU's, maximaal twee monitoren tegelijkertijd aansturen.
