Linksys E4200 router review

Intern

We verklapten het op de vorige pagina al, maar ook intern wijkt de Linksys E4200 af van de overige consumentenmodellen van Cisco van dit moment. De eerder gelanceerde modellen uit de E-serie zijn gemaakt om te voldoen aan de 802.11n specificaties om een (theoretische) doorvoersnelheid van 300 Mbit/s te mogen claimen. De E4200 is op 5 GHz echter geschikt om een (theoretische) doorvoersnelheid van 450 Mbit/s te kunnen behalen. Om ook daadwerkelijk een hogere snelheid te kunnen neerzetten is er dus intern het een en ander aangepast. De Broadcom BCM4331 is een 3x3:3 stream chip en draagt zorg voor het 5 GHz signaal. Hierbij zijn er dus drie zendeenheden en drie ontvangsteenheden beschikbaar, terwijl tegelijkertijd drie datastromen verwerkt kunnen worden. Als CPU en 2,4 GHz radio is de Broadcom BCM4718A chip gebruikt. Leuk detail is dat deze chip in de Linksys E3000 router ook verantwoordelijk is voor de 5 GHz radio.

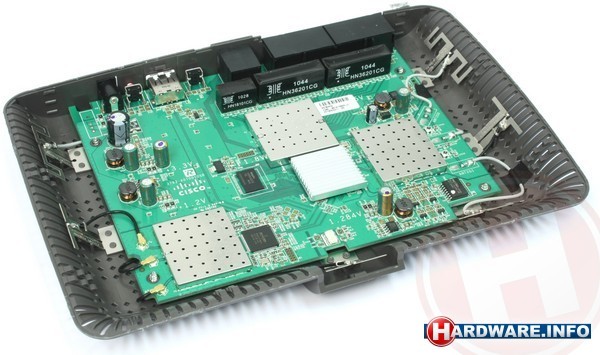

Wie de afbeeldingen van het PCB goed bekijkt, ziet dat onder de twee buitenste afdekkingen RF-versterkers geplaatst zijn. Links zijn er drie voor de 5 GHz radio, vandaar dat er ook een 3x3 stream chip gebruikt is en er op die frequentie 450 Mbit/s behaald kan worden in theorie. Rechts zijn er twee RF-versterkers gesoldeerd voor de 2,4 GHz radio. De gigabit switch is net als  bij de E3000 de Broadcom BCM53115, wat betreft bedrade doorvoersnelheid verwachten we dan ook dat de resultaten vrijwel gelijk zijn. Ook bij deze Linksys router is Broadcom dus hoofdleverancier van de gebruikte chips.

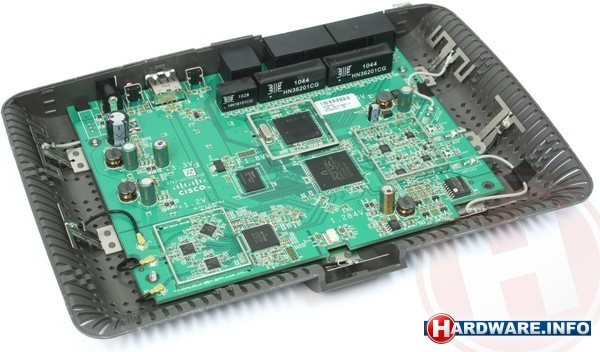

De afdekplaatjes zijn nu verwijderd.

Om als gebruiker ook profijt te hebben van deze theoretische hoge doorvoersnelheid van 450 Mbit/s, is een geschikte draadloos netwerkkaart benodigd. Een voorbeeld hiervan zijn de Intel WiFI Link 5300 en 6300 AGN; eerstgenoemde netwerkkaart is in onze testlaptop geïntegreerd. Heb je niet de beschikking over een dergelijke draadloze netwerkkaart, dan blijft de maximale doorvoersnelheid dus 300 Mbit/s. Laten we van de gelegenheid gebruik maken om te benadrukken dat deze doorvoersnelheid de maximale theoretische bruto full-duplex doorvoersnelheid is: met andere woorden, zonder rekening te houden met de richting van het verkeer, of er compressie wordt toegepast en ook de onvermijdelijke overhead van de diverse netwerkprotocollen wordt niet meegerekend.
