Sapphire Pure Black X58 review

Specificaties

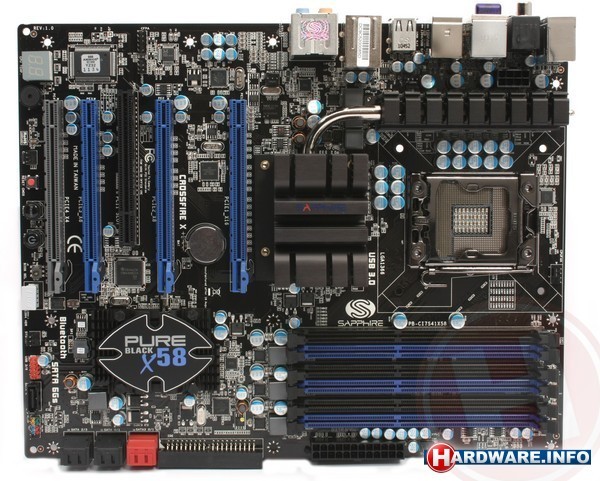

Vanzelfsprekend is de X58 chipset op dit Socket 1366 moederbord vergezeld van de ICH10R south bridge. Het moederbord heeft een zestal DDR3 geheugensloten. Het bord heeft vier PCI-Express x16 sloten. De eerste drie zijn daadwerkelijk bestemd voor videokaarten en werken met 16, 8 en 8 lanes, afkomstig uit de X58 chip. Het vierde (grijze) slot heeft 8 lanes, afkomstig uit de south bridge.

Intern vinden we een zevental Serial ATA aansluitingen. Zes zijn de Serial ATA 300 poorten van de ICH10R, de extra aansluiting is Serial ATA 600 en verzorgd door de Marvell 88SE9128 controller. De tweede poort van deze controller vinden we achterop het moederbord als eSATA.

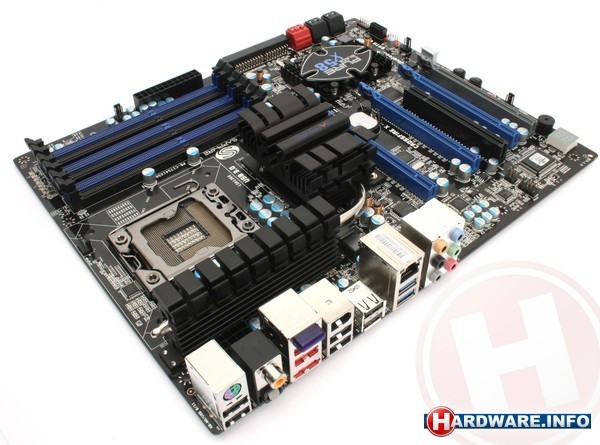

Het bord biedt in totaal 10 USB 2.0 aansluitingen, waarvan 8 uitgevoerd als connector aan de achterzijde. Een NEC controllerchip bezorgt het bord twee maal USB 3.0, beide extern uitgevoerd. Firewire is ook aanwezig, evenals (opvallend!) Bluetooth.

De door Sapphire gekozen audiocodec is de Realtek ALC892. Kwalitatief haalt die het niet bij de betere Realtek ALC889.

Voor overklokkers biedt het bord een aantal extra features. Allereerst zijn er naast de geheugensloten meetpunten voor de verschillende voltages. Er is echter geen manier om meetpennen te bevestigen. Het bord heeft twee BIOS-chips aan boord. Een schakelaar op het bord laat je kiezen welke je wil gebruiken. Prettig: de tweede chip zit in een socket en is zo nodig eenvoudig te verwisselen. In de buurt van de power-, reset- en clear CMOS-knoppen zit een HEX-display met BIOS POST-codes.

Het bord heeft een zestal fan-aansluitingen, maar helaas is die voor de processor de enige die als PWM is uitgevoerd. Qua uitgebreidheid van de BIOS - zoals gebruikelijk bij X58 nog van het 'oude'  type - hebben we eigenlijk weinig te klagen. De screenshots op de volgende pagina geven een goede indruk. Het aanmaken van profielen is mogelijk. Het CPU- en geheugenvoltage kan verhoogd worden tot respectievelijk 2,3 en 2,5 volt.
