Zeven Intel Z68 moederborden review

Intel Z68 chipset

Het is een publiek geheim dat alle Intel Sandy Bridge chipsets fysiek gebaseerd zijn op exact dezelfde chip, codenaam Cougar Point. Voor zover daar door mensen nog aan werd getwijfeld, werd dat wel duidelijk toen Intel begin dit jaar een fout vond in die Cougar Point, wat de facto betekende dat de P67, de H67 en ook alle andere (mobiele) Sandy Bridge chipsets getroffen waren. Intel kan bepaalde features in- of juist uitschakelen om de diverse chipsetmodellen de juiste uitrusting te geven. In feite is de Z68 een Cougar Point met alle mogelijke functionaliteit van de chipset ook daadwerkelijk ingeschakeld: de meest luxe Cougar Point mogelijk dus!

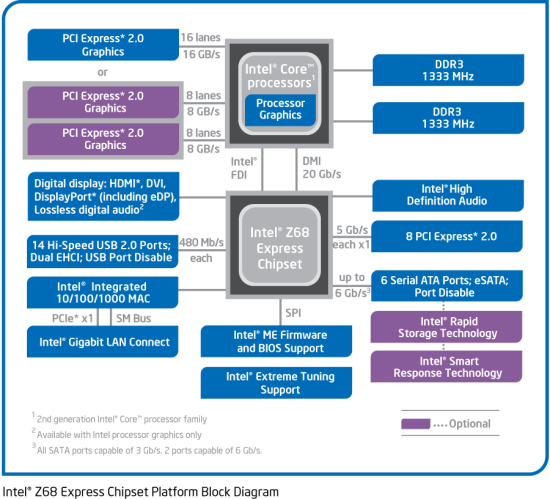

Onderstaande afbeelding toont het blokschema van de Z68. Bovenin vinden we de Sandy Bridge processor, die via een 20 Gb/s DMI-bus op het moederbord verbonden is met de chipset. De controller voor de PCI-Express sloten voor de videokaart(en) zit zoals bekend in de CPU, evenals de dual-channel DDR3-geheugencontroller. Tot de uitrusting van de Z68 chipset behoort een zesvoudige Serial ATA controller, waarvan twee maal Serial ATA 600 en vier maar Serial ATA 300. RAID 0, 1, 5, 10 en Matrix RAID worden door de Z68 ook ondersteund. De chipset biedt een 14-voudige USB 2.0 controller en 8 PCI-Express 2.0 lanes die gebruikt kunnen worden voor extra controllerchips op het moederbord. Verder is er ondersteuning voor High Deginition Audio. De chipset kan zoals gezegd ook de beelden van de in de processor geïntegreerde videokaart verwerken. Moederbordfabrikanten kunnen VGA, DVI, HDMI en DisplayPort uitgangen plaatsen.

In onderstaande tabel zie je hoe de functionaliteit van de Z68 zich verhoudt ten opzichte van de P67, de H67 en de budget H61. Ook uit de tabel blijkt opnieuw dat de Z68 in feite een combinatie van de P67 en H67 is: het beste van twee werelden.
