Shuttle SH67H3 review

Binnenwerk

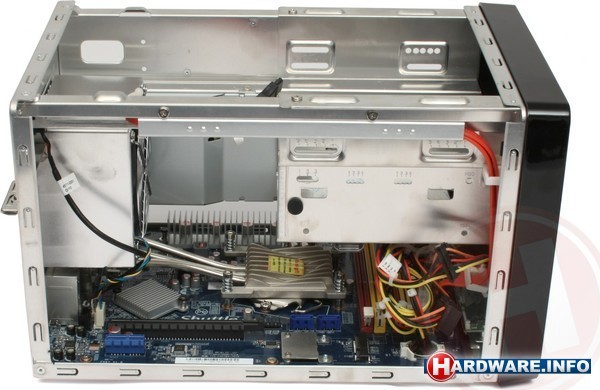

Je kunt een PCI-Express x1 en een PCI-Express x16 kaart plaatsen. Daarnaast heeft Shuttle gezorgd voor een MiniCard-aansluiting voor bijvoorbeeld een Wireless-kaartje. De achterkant van de kast heeft uitvoeropeningen voor het bevestigen van antennes. Hoewel het een compact systeem is, heeft Shuttle wel alle SATA-aansluitingen beschikbaar gemaakt die de H67 biedt. De SATA600-aansluitingen bevinden zich aan de voorkant en zijn via kabels naar de achterkant geleid waardoor je alleen zelf nog even de drives hoeft in te pluggen. Ongeveer in het midden van het bord vind je nog twee SATA300-aansluitingen. De andere twee zijn gebruikt voor eSATA aan voor en achterkant.

Het bordje biedt verder vier geheugenposities. De processor wordt koelgehouden door Shuttle’s ICE-koeler. Vanaf de processorvoet leiden drie heatpipes naar de achterkant van de kast, waar ze opgaan in een radiator waarop een stille 12 cm grote fan is gemonteerd. Het bordje is geschikt voor Intel Sandy Bridge-processors tot 95 Watt. Dat klinkt als een beperking, maar zelfs de snelste Sandy Bridge Core i7 van dit moment, de 2600K, past probleemloos in dit systeem. Uiteraard heeft de keuze voor deze chip geen zin in dit systeem omdat de H67 de overklokmogelijkheden ontbeert.

De compacte voeding biedt een maximaal vermogen van 300 Watt. Er is 1 PEG-connector beschikbaar. Je kunt dus ook een redelijk krachtige videokaart plaatsen, maar de zwaarste modellen passen niet in dit systeem.
