Specificaties

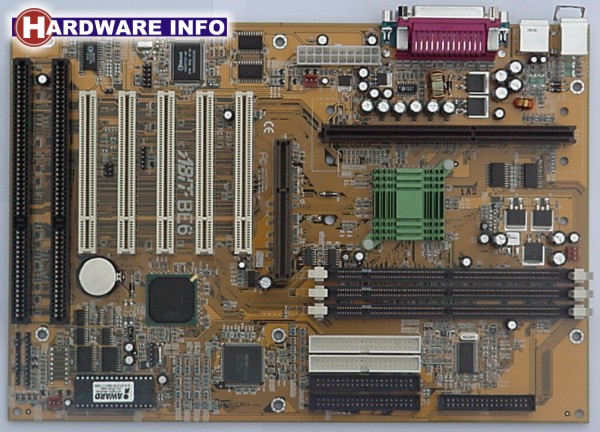

Op bovenstaande foto is het moederbord duidelijk te zien. Meteen valt op dat het moederbord naast een AGP slot ook nog 5 PCI-sloten heeft. Voor geheugen zijn drie DIMM banken aanwezig. De aansluitingen voor IDE en Floppydrives zitten gelukkig allemaal vooraan: de twee zwarte zijn de standaard IDE-aansluitingen, en de twee witte zijn van de Ultra ATA/66 controller.Het moederbord is verder logisch opgebouwd en er zijn geen vreemde of storende zaken die meteen opvallen.
Hieronder staan de specificaties van het moederbord, zoals de fabrikant die opgeeft:
CPU
- Ondersteuning voor Intel Pentium III 450 ~ 550 MHz processoren
- Ondersteuning voor Intel Pentium II 233 ~ 450 MHz processoren
- Ondersteuning voor Intel Celeron 266 ~ 466 MHz processoren
- Ondersteuning voor processoren met zowel 66 MHz als 100 MHz externe bussnelheden
Chipset
- Intel 440BX chipset (82443BX en 82371EB)
- HPT366 Ultra ATA/66 IDE controller met ondersteuning voor vier Ultra ATA/66 devices
- Ondersteuning voor het Ultra ATA/33 protocol
- Ondersteuning voor de Advanced Configuration and Power Management Interface (ACPI)
- Accelerated Graphics Port connector met ondersteuning voor AGP 1x en 2x mode (Sideband) 3.3V devices
Geheugen
- Drie 168-pin DIMM slots voor SDRAM modules
- Maximaal 768 MB geheugen (ondersteuning voor 8, 16, 32, 64, 128 en 256 MB SDRAM modules)
- Ondersteuning voor ECC
System BIOS
- CPU Soft Menu II, voor het makkelijk configureren van CPU-instellingen
- AWARD BIOS
- Ondersteuning voor Plug-and-Play (PnP)
- Ondersteuning voor Advanced Configuration and Power Management Interface (ACPI)
- Ondersteuning voor Desktop Management Interface (DMI)
- Millennium-proof
Multi I/O Functionaliteit
- 2x Bus Master IDE kanalen met ondersteuning voor vier Ultra ATA 33/66 devices
- 2x Bus Master IDE kanalen met ondersteuning voor vier Ultra ATA 66 devices
- PS/2 Keyboard en Muis connectoren
- 1x Floppy Poort (t/m 2.88 MB)
- 1x Parallelle Poort (EPP/ECP)
- 2x Seriële Poort
- 2x USB Connectoren
Overig
- ATX Form-factor
- 1 AGP-slot, 5 PCI-sloten en 2 ISA-sloten
- Ondersteuning voor PS/2 keyboard en PS/2 muis wake-up functionaliteit
- Wake-on-Lan ondersteuning
- Wake-on-Ring ondersteuning
- IrDA TX/RX Header
- Hardware monitoring: o.a. koelersnelheid, voltages, CPU en systeem temperatuur
- Bijgeleverde Temperatuur Sensor Kabel
- Bordgrootte: 305x210 mm
Op de volgende pagina zullen we op enkele specificatie punten wat dieper in gaan.
