Thiando Core i7-2600 systeem review

Micro-ATX

De modules zijn gemonteerd op een ASUS-moederbord. Helaas valt dat een beetje uit de toon. De kast is namelijk geschikt voor moederborden van het Full ATX-type, maar de ASUS P8P67-M is een P67-moederbord op Micro-ATX-formaat. Er is dus heel veel loze ruimte in de kast. Ondanks het compacte formaat biedt de P8P67-M behoorlijk wat functionaliteit. Het bordje is opgebouwd rond de P67 (B3) chipset en heeft twee PCI-Express x16-slots (1 volledig  x16 en 1 x4), een PCI-Express x1-slot en een slot dat geschikt is voor ouderwetse PCI-kaarten. Het PCI-Express x1-slot is in ons geval onbruikbaar vanwege de forse koeler van de videokaart.

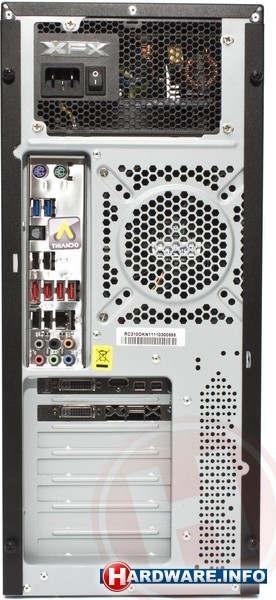

Van buiten zie je niet dat er van een Micro-ATX moederbord gebruik wordt gemaakt.

Het bordje heeft daarnaast nog een behoorlijk aantal USB 2.0-aansluitingen, waarvan er twee naar de voorkant zijn doorgelust. Eventueel kun je er nog vier extra toevoegen via de aansluitingen op het moederbord. Aan de achterkant biedt het bordje vier keer USB 2.0, Firewire 400, eSATA en een gigabit netwerkpoort. USB 3.0 is niet vergeten, twee van die snelle poorten zijn ook op de achterplaat terug te vinden. Verder heeft het bordje voldoende analoge audio-aansluitingen, ook een digitale optische aansluiting is niet vergeten. Aan de binnenkant treffen we verder nog vier DIMM-slots aan, waarvan er in ons geval twee gevuld zijn en een zestal schijfaansluitingen: 4x SATA300 en 2x SATA 600. Meer dan voldoende, maar toch blijft het een beetje jammer als je de kap van het systeem haalt en naar een leeg gedeelte in de kast kijkt.
