Specificaties

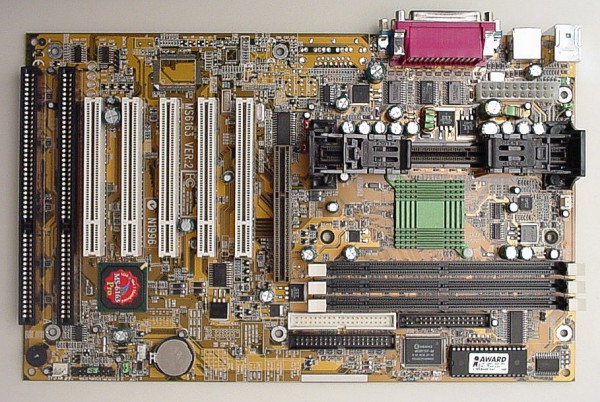

Op bovenstaande foto zien we MSI's high-end BX-moederbord. Op veel fronten oogt het moederbord uiteraard gelijk met vele andere BX-moederborden: zo heeft de MSI 6163 Pro alle standaard ATX connectoren (2x PS2, 2x USB, 2x Serieel, 1x Parallel) en vinden we aan de binnenkant naast de Slot 1 connector voor de CPU de bekende 1/5/2 verhouding voor AGP, PCI en ISA. Voor het geheugen heeft de MSI 6163 Pro 3 DIMM sloten. Een extra Ultra ATA/66 controller moeten we helaas missen op het moederbord.
Bij de Slot 1 connector is gebruik gemaakt van een duurzame CPU-houder module, waar de CPU stevig is vast gezet kan worden, maar ook weer vorder problemen uitgehaald kan worden. Direct naast de Slot 1 connector zit een temperatuursensor, die de temperatuur van de CPU in de gaten houdt. Als extraatje levert MSI overigens ook nog een tweede temperatuursensor mee, die met een clipje vastgezet kan worden aan het koelblok van bijvoorbeeld de chipset of een videokaart. Ook hiervan kan de temperatuur in de gaten gehouden worden. Voor overklokkers is deze extra sensor natuurlijk een uitkomst: je kunt dan namelijk met de bijgeleverde PC Alert III software zowel de temperatuur van je (overgeklokte) CPU als de temperatuur van je (overgeklokte) videokaart in de gaten houden.

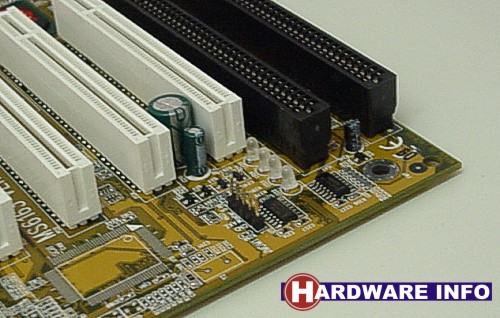

Net zoals een aantal andere BX-moederbord heeft ook de 6163 Pro een speaker on-board zodat enige fouten makkelijk te achterhalen zijn. Toch heeft de 6163 Pro nog een veel beter uniek systeem, waarmee fouten tijden het opstarten van het systeem geïdentificeerd kunnen worden. Zoals in bovenstaande foto te zien is, zit er op de 6163 Pro naast de twee ISA sloten een rij van 4 LED-jes. Onderstaande foto laat dit wat duidelijker zien:

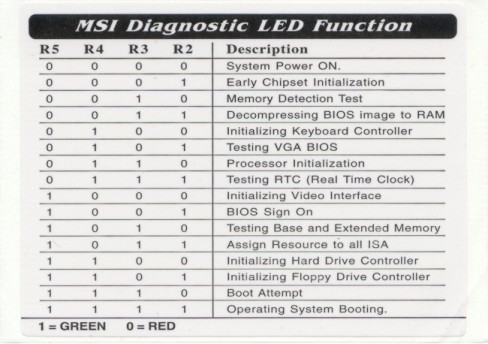

Met 16 verschillende combinaties tonen de LED-jes in welke fase van het boot-proces het moederbord zit. Als de PC om de een of andere reden niet zou doorstarten kan met aan de LED-jes precies zien waar het fout gaat. Dit is uiteraard een droom voor PC-bouwers: dankzij dit zogenaamde D-LED systeem kunnen fouten direct geïdentificeerd worden en zo veel efficiënter opgelost. Het zal me daarom ook niet verbazen als steeds meer computerwinkels hun standaard systemen op MSI moederborden met D-LED gaan bouwen. Onderstaande afbeelding toont een sticker die bij het bord wordt meegeleverd. Op deze sticker, die je aan de binnenzijde van je PC kunt plakken, staan alle 16 combinaties en de beschrijving ervan.
Uiteraard heb ik wat geëxperimenteerd met het D-LED systeem en mijn conclusie is dat het echt perfect werkt. Als je geen (of kapot) geheugen op het bord plaatst zie je braaf code 0010, als je geen (of een kapotte) videokaart plaatst zie je 0101 en als er iets mis is met de CPU 0110.
Zoals het een goed moederbord betaamt kan ook bij de 6163 Pro de CPU ingesteld worden d.m.v. de BIOS. Ik zal hier later nog even op terug komen. Een beetje verwarrend is dat op het moederbord de instellingen van optionele dipswitches staan vermeld die niet aanwezig zijn.
Als laatste valt qua specificaties nog te melden dat het moederbord uiteraard zowel een Wake-On-Lan als een Wake-On-Ring connector heeft en dat het Suspend to RAM systeem ook wordt ondersteund. Bij STR vervalt het gehele systeem in slaapstand, maar blijft op het geheugen een zwakke spanning staan. Dit systeem heeft als voordeel dat de computer vanuit een zeer stroom besparende slaapstand binnen enkele seconden toch weer klaar voor gebruik is.
Voordat ik wat verder in zal gaan op de CPU instellingen en de MSI 6163Pro het op laat nemen tegen de andere BX-moederborden in de Hardwareinfo.net Moederbord Vergelijkingstabel, zullen we eerst even kijken naar de lijst van specificaties zoals MSI die zelf opgeeft:
-
Microsoft PC99 Compliant
-
Y2K Compliant
-
PCI 2.2 Compliant
-
ATX Form Factor
-
Supports Intel Pentium II/III/Celeron processor at 600 MHz or faster
-
Supports FSB at 66, 75, 78, 81, 83, 90, 95, 100, 105, 110, 112, 115, 117, 120, 122, 124(41), 124(31), 126, 133, 135, 138, 140, 142, 144, 150 and 155 MHz
-
Support Accelerated Graphic Port (AGP) Add-on Card
-
D-LED
-
SafeBIOS
-
CPU Plug & Play III
-
TOP Tech III
-
PC Alert III
-
Support DMI
-
TCAV
-
LAN Wake Up Function
-
Keyboard/Mouse Wake Up Function
-
Modem Ring Wake Up Function
-
STR (Suspend To Ram)
-
V i/o and Vcore Adjustable
-
Jumperless
