Specificaties

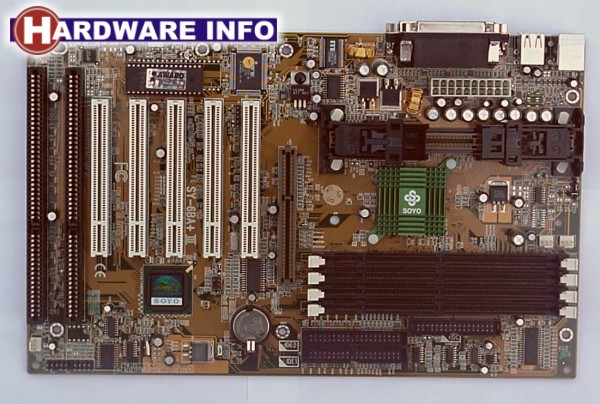

Op bovenstaande foto kunnen we meteen de belangrijke zaken zien: het bord heeft 5 PCI-sloten, 2 ISA-sloten en 4 DIMM banken. Een mooie combinatie dus. Verder heeft dit bord een perfecte URM (Universal Retention Mechanism), waardoor zowel Pentium II's, Pentium III's als Celerons vast in de slot connector kunnen worden geprikt. Door de handige lock en unlock functie is het bij deze moederborden gelukkig ook weer makkelijk om de processor eruit te halen. De opbouw van het moederbord is zeer goed: alleen de plaatsing van de Wake-On-LAN en SB-Link connectoren is een beetje onhandig. Ook SOYO heeft een goede heatsink op de BX-chipset geplaatst, wat ook wel noodzakelijk is bij FSB-instellingen tot aan 155 MHz. De stabilisatiecondensatoren zitten bij dit bord gelukkig niet helemaal tegen de slot-connector aan, zodat er weinig problemen zullen zijn met grote CPU-koelers. De plaatsing van de ATX power-connector, vlak achter de CPU, maakt het gebruik van de grote Whopper-coolers wel onmogelijk, wat jammer is voor een moederbord dat vooral gericht is op overklokkers. De SY-6BA+III heeft gelukkig/helaas geen hippe PC'99 kleurtjes bij de connectoren.
Hieronder staan de specificaties van het moederbord, zoals de fabrikant die opgeeft:
| MODEL | |
| SY-6BA+ III | |
| DESCRIPTION | |
| 100MHz FSB Pentium® II Processor Based ATX Mainboard with AGP Port | |
| PROCESSOR | |
| Supports the following processors | |
| - | 100MHz FSB Pentium® III 450~550MHz |
| - | 100MHz FSB Pentium® II 350~450MHz |
| - | 66MHz FSB Pentium® II 233/266/300/333MHz |
| - | 66MHz FSB Celeron™ Processors 266~300MHz |
| - | 66MHz FSB Celeron™ Processors 300A~466MHz |
| CHIPSET | |
| Intel 82440BX two chip AGPset | |
| System Memory | |
| Four
168-pin DIMM sockets support up to 1GB of Memory. Provides
ECC (Error Checking Correction). Provides 3,3volt DC output
to DIMM directly from the motherboard, enhancing reliability and compatibility. |
|
| Expansion Slots | |
| - | Five 32-bit Bus Mastering PCI slots (v2.1 compliant) |
| - | Two 16-bit ISA slots |
| On Board Ultra I/O Chip | |
| - | ITE 867IF-A I/O chip |
| - | Two RS-232 serial ports (16550 UART compatible) |
| - | One Parallel printer port (SPP/EPP/ECP mode) |
| - | One FDD port (Supports LS120, 3 mode, 1.2/1.44/2.88MB FDD) |
| - | Provides IrDA port with optional cable for transceiver |
| Two Ultra DMA-33 IDE ports | |
| - | Supports two independent channels for four IDE devices |
| - | Supports up to PIO mode 4 and Ultra DMA/33 |
| - | Two PCI bus mastering ATA E-IDE ports |
| Boot-Block Flash BIOS | |
| - | Award PCI BIOS with green, ACPI, APM, plug and play, DMI functions, and Year 2000 complaint |
| - | Supports multiple-boot from E-IDE / SCSI /CD-ROM / FDD / LS120 / ZIP |
| - | 2 Mbit Flash ROM |
| Board Dimensions | |
| - | Four layers PCB, 30.5 cm x 19 cm (12" x 7.5") |
| - | ATX form factor |
| Double Stack Back-Panel I/O Connectors | |
| - | PS/2 Mini-DIN mouse & keyboard ports |
| - | Two USB ports |
| - | One D-Sub 9-pin male Serial ports |
| - | One D-Sub 25-pin female printer port |
| FCC Class B and CE EMI Regulation Compliant | |
| Supports 66/ 75/ 81/ 83/ 90/ 95/ 100/ 105/ 110/ 112/ 113/ 115/ 117/ 118/ 120/ 122/ 124/ 126/ 133/ 135/ 137/ 138/ 140/ 142/ 144/ 150/ 155MHz Mhz system clock speeds for CPU over-clocking possibility, through Innovative Sofset BIOS for CPU installation |
| Provides four voltage level selections, up to a voltage buffer of 10%. It can be set directly through the BIOS without any jumper. |
| Supports on board Hardware monitoring and Includes Hardware Doctor utility to streamline PC management |
| Supports WOL (Wake on LAN) function to simplify network management |
| Provides SOYO COMBO setup - an user friendly, mighty features setup on BIOS for professional users |
| PC 98 ACPI compliant |
| Advanced Management
Capabilities - Software power off control, Power-on by Keyboard, Power-on by Alarm, Modem Ring On, Power Failure Resume option, etc. |
| DMI (Desktop Management Interface) Utility |
Op de volgende pagina zullen we op de CPU configuratie mogelijkheden wat dieper in gaan.
