ASUS Maximus V Extreme review: ultiem Z77 bord

Inleiding

Kort geleden publiceerden we een review van 32 moederborden met Intel Z77 chipset, geschikt voor Ivy Brigde processor. Één bord mocht in die vergelijking eigenlijk niet ontbreken, maar was helaas nog niet gereed op het moment dat we onze test afrondden: de ASUS Maximus V Extreme. Inmiddels heeft een sample van dit letterlijk extreme moederbord ons lab bereikt en hebben we het alsnog vergeleken met de andere Z77-borden.

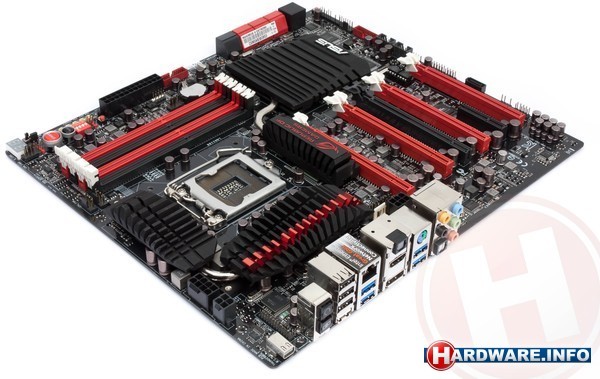

De Maximus V Extreme is ASUS' topmodel Z77 bord. Dat zie je ook wel aan de prijs: met een prijskaartje van gemiddeld € 396 is het bord zo'n € 60 duurder dan de duurste processor die je er op kunt steken. Maar daar krijg je wel flink wat voor terug: ASUS heeft zo'n beetje iedere denkbare feature waar overklokkers warm voor lopen op dit bord geplaatst. Overklokkers zijn dan ook de primaire doelgroep van dit bord, in tegenstelling tot de ietwat goedkopere Maximus V Formula die ASUS meer op gamers richt. De SupremeFX geluidskaart en optionele ThunderFX-module van het Formula-bord komen we bij de Extreme dan ook niet tegen. Maar in plaats daarvan heeft de Extreme wel heel wat functies die de Formula, als ook vrijwel alle andere Z77-borden moeten missen.

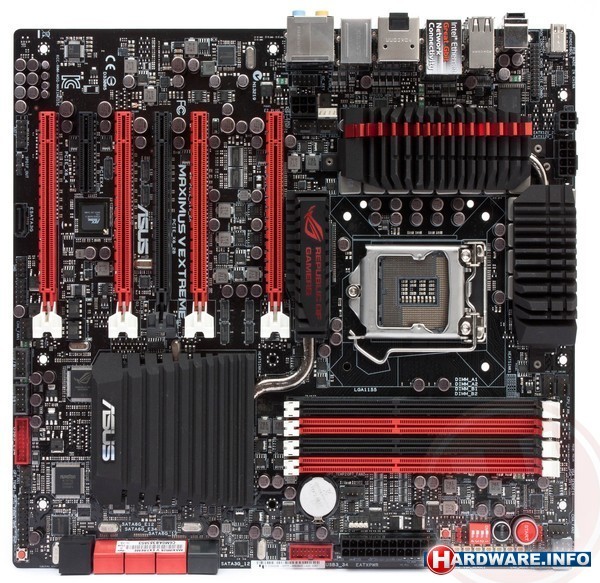

Het bord is uiteraard gebouwd rond een Socket 1155 processorvoet en biedt zodoende ondersteuning voor Sandy Bridge en Ivy Bridge processors. We zien vijf PCI-Express x16 sloten, waarbij slot 2 en 3 dezelfde functie delen. Daar is door ASUS goed over nagedacht: zo kun je zowel vier videokaarten die twee slots dik zijn combineren als drie videokaarten die drie slots dik zijn. Een PLX-chip zorgt ervoor dat alle videokaarten voldoende PCI-Express lanes tot hun beschikking hebben: omdat de Socket 1155 processors een PCI-Express controller met 16 lanes bevatten is normaal een combinatie van drie of vier kaarten op een Z77-bord niet mogelijk. De PLX-chip zorgt ervoor dat het aantal lanes meer dan verdubbelt: wanneer je vier videokaarten plaatst kom je zelfs tot 40 lanes (16/8/8/8), al moet je je natuurlijk wel blijven realiseren dat de uiteindelijke verbinding naar de processor beperkt is tot 16 lanes. 3-way en 4-way SLI bruggen levert ASUS overigens netjes mee in de doos. Verder heeft het bord een 'opengeknipt' PCI-Express x4 slot.

We treffen op het bord acht SATA-aansluitingen, waarvan zes SATA600 en twee SATA300. De eenzame negende interne SATA-aansluiting is bedoeld om via een bracket om te vormen tot eSATA. USB 3.0 vinden we acht keer op het bord, waarvan vier maal extern. USB 2.0-aansluitingen zijn er met 12 stuks ook ruim voldoende. Het bord heeft een Gigabit-LAN aansluiting gebaseerd op de Intel 82579V chip. Ook een Intel Thunderbolt-aansluiting ontbreekt niet (klik hier om onze review met ervaringen van Thunderbolt onder Windows terug te lezen). ASUS heeft voor een Realtek ALC898 audio-codec gekozen. Opvallend is dat er zowel een optische digitale audio-uitgang als -ingang aanwezig is. Een gebruiksdoel zien we daar zo 1-2-3 overigens niet voor. In een rechtopstaand bracket vinden we een mini-PCIe kaartje met gecombineerde 802.11n WLAN en Bluetooth controller.

Bekijk ook onze video review, of lees verder op de volgende pagina.
